SDD

Broca auto-perfurante

A broca SDD com marcação CE é a fixação ideal para ligações ocultas em combinação com conectores de alumínio como o BTALU.
A broca de rosca dupla tem uma cabeça cilíndrica com um acionamento T-40 de 6 lóbulos e o design exclusivo da ponta reduz a fissuração na madeira. A ranhura na rosca inferior permite a remoção de material durante a instalação.

Ficha de Dados Técnicos

Marcação CE

Classe de serviço 2

Aço eletrogalvanizado 5µm

Interior

Detalhes do produto

Imagens

Características

Vantagens

Marcação CE
Não necessita de pré-perfuração
Acionamento T-40 de 6 lóbulos
Cilindro pequeno para ligações ocultas
Ranhura para remoção de aparas

Material

Aço-carbono electrogalvanizado

Aplicação

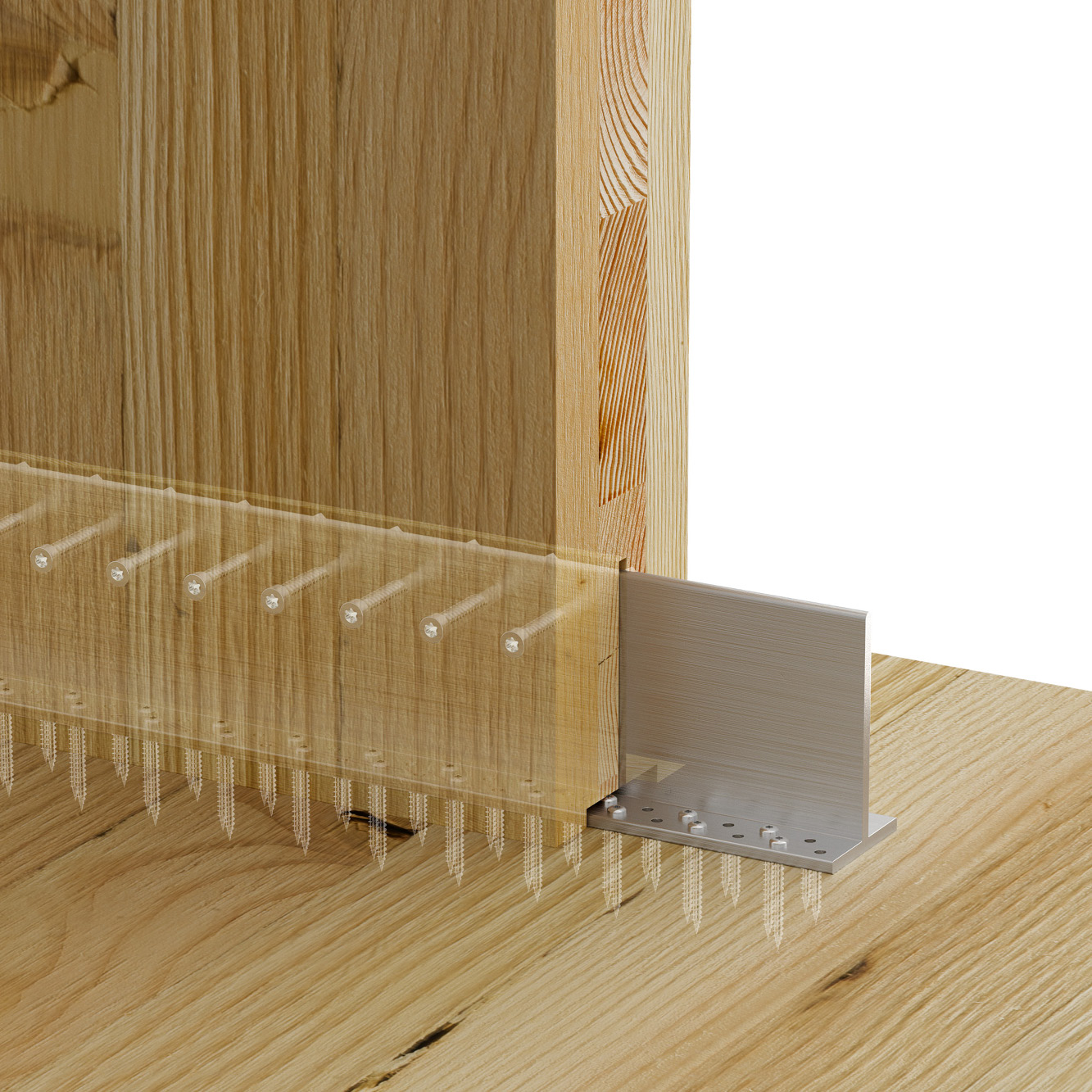

Aplicações

Vigas de madeira laminada colada
Parede CLT com pavimento CLT

Adequado para

Conectores ocultos em alumínio

Dados técnicos

Dimensões

Dimensões

Referência	Código do artigo	DB nr.	NOBB nr.	Diâmetro da rosca [d]	Comprimento [L]	Diâmetro da cabeça [dh]	Diâmetro da haste superior [d1]	Comprimento da rosca superior [Lg2]	Comprimento da rosca inferior [Lg1]	Ponta	Qtd por caixa
SDD7.5X93	78119	2395460	60153142	7.5	93	12	6.9	27	8.5	T-40	50
SDD7.5X113	78120	2395461	60153143		113	12	6.9	36	12.5	T-40	50
SDD7.5X133	78121	2395463	60153193		133	12	6.9	36	12.5	T-40	50
SDD7.5X153	78122	2395464	60153194		153	12	6.9	36	12.5	T-40	50
SDD7.5X173	78123	2395465	60153197		173	12	6.9	36	12.5	T-40	50

Instalação

Installation

The self-drilling dowel can be screwed directly through the wooden part to be assembled with the aluminium connector, without pre-drilling.

For installation with an aluminium connector, we recommend using a high-torque, low-speed screwdriver (600-1000 rpm). A pressure of 25 to 30 kg should be applied to the screwdriver after the drill tip comes into contact with the aluminium.

It is recommended to have a wood notch clearance of 1 to 2 mm, i.e. a notch of 7 to 8 mm for a 6 mm thick plate (BTALU type), to allow chips to be removed. The dowel must be perpendicular to the plate to be drilled.
