SBV

Consolas para grandes cargas

As consolas para cargas pesadas SBV são utilizadas para a instalação de prateleiras. Estas são reforçadas de modo a poderem suportar cargas pesadas.

Ficha de Dados Técnicos
Classe de serviço 2
Interior
Aço galvanizado Z275

Detalhes do produto

Imagens


Características

Matéria

  • Aço galvanizado G90 conforme à norma ASTM A653,
  • Espessura : 1,6 mm.

Vantagens

  • Boa rigidez do esquadro,
  • Para prateleiras a partir de 280 mm de profundidade.

Aplicação

Suporte

  • Elemento de suporte: betão, alvenaria, madeira, aço,
  • Elemento suportado : pranchas ou madeira maciça, painéis.

Áreas de utilização

  • Prateleira de armazenamento para cargas importantes,
  • Apoio de janela,
  • Suporte de balcão,
  • Ancoragem de placas de cofragem.

Dados técnicos

Dimensões


Dimensões

Referência Dimensões e valores caraterísticos [mm] Perfurações Ala B
A B C t Ø4 [mm] Ø7 [mm] Ø4 [mm] Ø7 [mm]
SBV-FR229278191.62434

Instalação

Instalação

Fixações

Em madeira :

  • Pregos canelados,
  • Parafusos auto-roscantes,
  • Tira-fundos.

Em betão :

  • Cavilhas.

Em metal :

  • Parafusos,
  • Rebites.

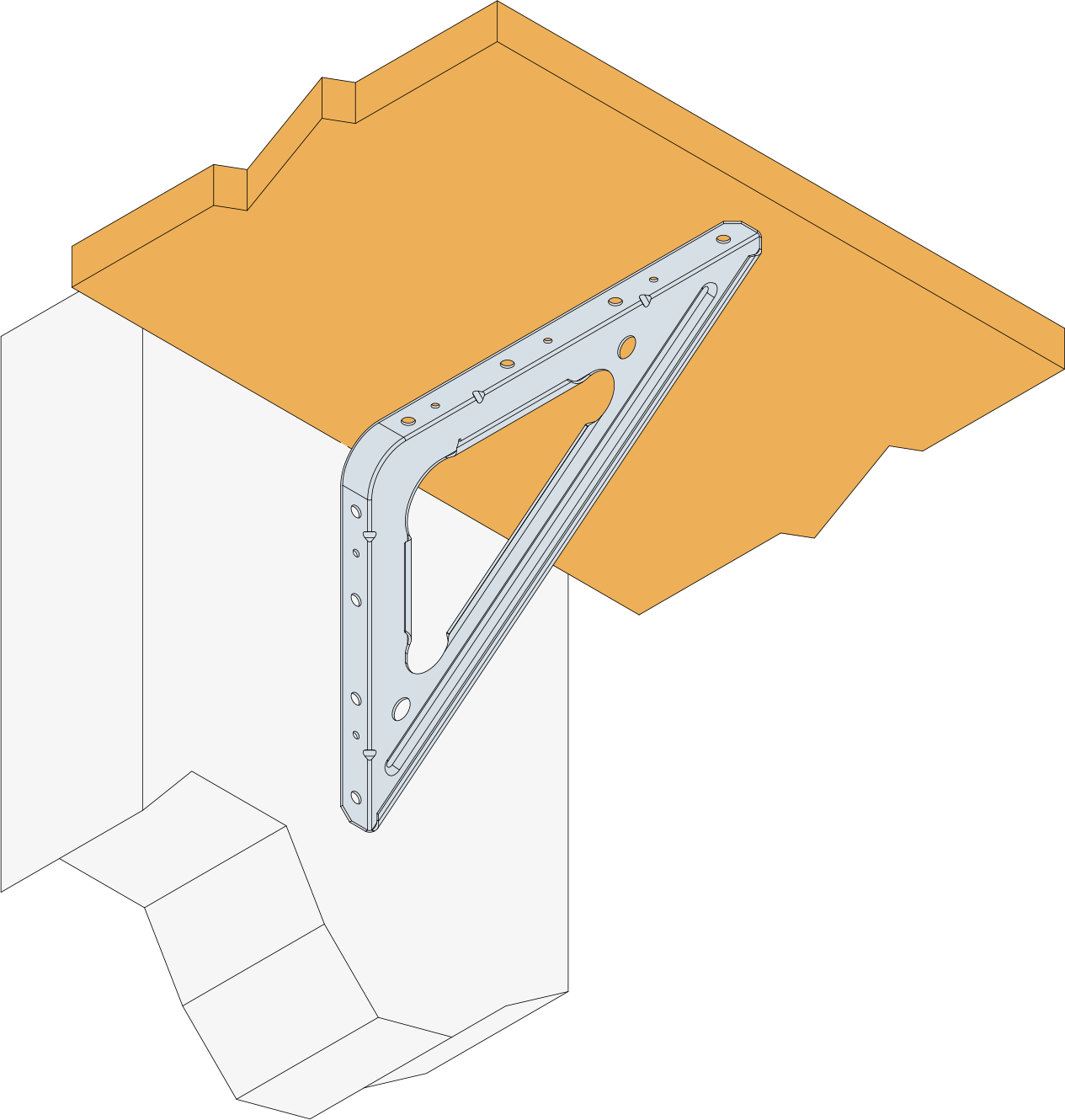

Instalação

  1. Aproximar o item a fixar ao elemento.
  2. Pregar o elemento. Este também pode ser aparafusado com a ajuda de parafusos adaptados.
  3. O esquadro é também pregado ou aparafusado a este.
