E2/2.5/7090

Esquadro reforçado

Os esquadros reforçados respondem a aplicações estruturais de carpintaria e de habitações com esquadria de madeira.

Ficha de Dados Técnicos

Marcação CE

ATE

Classe de serviço 2

Interior

Aço galvanizado Z275

Detalhes do produto

Imagens

C_ABR90_InstIll_Ill_Instld_ E2_EU_FR_C0.png

E2_2,5_7090 ABR beam concrete montage.jpg

Características

Matéria

Aço galvanizado S250GD + Z275 conforme a norma NF EN 10346,
Espessura : 2,5 mm.

Vantagens

Grande rigidez,
Polivalência de utilização.

Aplicação

Suporte

Elemento de suporte : madeira maciça, laminada colada, betão, aço,
Elemento suportado : madeira maciça, aglomerado de madeira, laminada colada, asnas trianguladas, perfis.

Áreas de utilização

Fixação de asnas pequenas,
Travessa de paramento, pilar de revestimento de proteção,
Ancoragens de traves, consolas, peças de contorno.

Dados técnicos

Dimensões

Dimensões e valores caraterísticos

Table "Dimensões e valores caraterísticos" cannot be displayed : no references available.

Dimensões e valores caraterísticos - Pregos CNA3.1x35

Table "Dimensões e valores caraterísticos - Pregos CNA3.1x35" cannot be displayed : no references available.

* b = 75 mm e e = 130 mm

Valores caraterísticos - Madeira/madeira - Pregagem parcial - Montagem com 2 esquadros

Table "Valores caraterísticos - Madeira/madeira - Pregagem parcial - Montagem com 2 esquadros" cannot be displayed : no references available.

Valores Caraterísticos simplificados - Madeira/suporte rígido - Montagem com 2 esquadros

Table "Valores Caraterísticos simplificados - Madeira/suporte rígido - Montagem com 2 esquadros" cannot be displayed : no references available.

Consulte a gama de produtos de ancoragem da Simpson Strong-Tie para obter as âncoras adequadas. Os produtos soluções de ancoragem comuns, dependendo do tipo de betão, do espaçamento e das distâncias entre as extremidades.

* A capacidade caraterística publicada tem por base a duração de carga a curto prazo e a classe de serviço 2, de acordo com o EC5 (EN 1995) – kmod = 0,9. Para obter outras durações de carga e classe de serviço, consulte a ETA, onde poderá encontrar capacidades mais precisas.

Instalação

Fixações

Em madeira :

Pregos canelados CNA Ø4.0x35, CNA Ø4.0x40, CNA Ø4.0x50 ou Ø4.0x60 mm,
Parafuso CSA Ø5.0x35, CSA Ø5.0x40 ou CSA Ø5.0x50 mm,
Parafuso SSH Ø10.0x40 ou SSH Ø10.0x80 mm,
Parafusos Ø10 mm,
Tira-fundos Ø10 mm.

Em betão :
Elemento de betão :

Cavilha mecânica : perno WA M10-78/5 OU WA M12-104/5,
Ancoragem química : resina AT-HP + Haste roscada LMAS M10-120/25 ou LMAS M12-150/35.

Elemento de alvenaria de blocos ocos :

Ancoragem química : resina AT-HP ou POLY-GP + Haste roscada LMAS M12-150/35 + peneira SH M16-130.

Em aço :

Parafusos.

Instalação

Aproximar o item a fixar ao elemento.
Pregar o elemento. Este também pode ser aparafusado com a ajuda de parafusos adaptados.
Se o elemento for de madeira, o esquadro é também pregado ou aparafusado a este.
Se o elemento for de betão, fixar o esquadro respeitando o determinado pela aplicação de ancoragem escolhida.

Fixação : Madeira sobre madeira

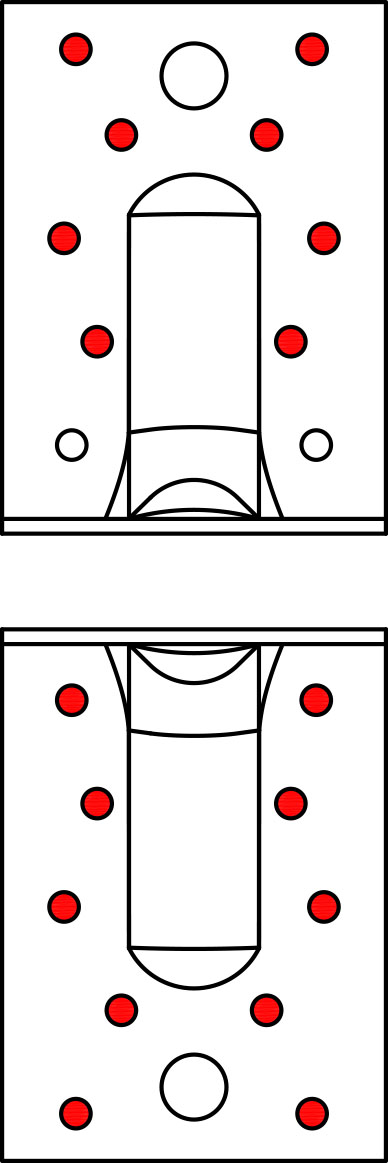

Fixação em elemento de madeira - Pregagem total

Fixação em elemento de madeira - Pregagem mínima

Fixação em elemento rígido

Technical Notes

Informações técnicas

F1 : esforço de tração no eixo central do esquadro
Caso particular de uma fixação com 1 só esquadro :

Se o conjunto da estrutura impede a rotação da madre ou do prumo a resistência em tração é igual a metade do valor indicado para dois esquadros,
No caso contrário, a resistência da estrutura depende da distância «f» entre a superfície de contacto vertical e o ponto de aplicação da carga. Para consultar as cargas correspondentes visite www.simpson.fr.

F2 e F3 : esforço lateral de cisalhamento
Caso particular de uma fixação com 1 só esquadro :

O valor de resistência a considerar é igual a metade do indicado para dois esquadros.

F4 e F5 : esforço transversal dirigido para ou no sentido oposto do esquadro

A resistência da montagem depende da distância «e» entre a base do esquadro e o ponto de aplicação da carga,
Contacte-nos para consultar as cargas correspondentes.

Este catálogo inclui apenas os esforços F1, F2 e F3 para montagens com 2 esquadros.
Contacte-nos para mais informações.
