EWH

Estribo para viga em I

Universal e fácil de instalar, o suporte EWH foi concebido para satisfazer múltiplas opções de instalação.

Ficha de Dados Técnicos

Marcação CE

ATE

UKCA

Classe de serviço 2

Aço eletrogalvanizado 20µm

Interior

Detalhes do produto

Imagens


Fixação a uma viga metálica aberta



Características

Matéria

Aço galvanizado S250GD + Z275 de acordo com NF EN 10346,
Espessura 0,9mm (altura ≤300mm) ou 1,2mm (altura >300mm).

Vantagens

Duas opções de instalação: flanges superiores ou flanges laterais,
Fornecido com flanges superiores rectas, que podem ser dobradas no local para se adaptarem a todas as alturas de viga,
As flanges superiores podem ser quebradas para permitir a fixação apenas da flange lateral,
Os furos triangulares opcionais podem ser utilizados para um melhor desempenho,
Língua na base do suporte para facilidade de instalação,
Esta lingueta pode ser dobrada para cima para quando a parte inferior da viga não está alinhada com o suporte.

Suporte

Elemento de suporte principal: madeira maciça, viga em I, viga de aço de teia aberta, painel isolado estrutural...
Elemento suportado: madeira maciça, viga em I, viga de aço de teia aberta

Dados técnicos

Dimensões

Dimensões

Referência	Equivalent IUSE	Dimensions [mm]						Holes
		A	B	C	D	E	t	Flange B			Flange C		Flange E
		A	B	C	D	E	t	Ø5	Ø10	Tri	Ø5	Tri	Ø5
EWH200/47	IUSE199/48	47	200	49	80	40	0.9	8	4	6	4	4	4
EWH200/61	IUSE199/61	61		49	80	40	0.9	8	4	6	4	4	4
EWH200/91	IUSE199/92	91		49	80	40	0.9	8	4	6	4	4	4
EWH219/47	IUSE219/48	47	219	49	80	40	0.9	8	4	8	4	4	4
EWH219/61	IUSE219/61	61		49	80	40	0.9	8	4	8	4	4	4
EWH219/72	IUSE219/73	72		49	80	40	0.9	8	4	8	4	4	4
EWH219/91	IUSE219/92	91		49	80	40	0.9	8	4	8	4	4	4
EWH240/47	IUSE239/48	47	240	49	80	40	0.9	8	4	10	4	4	4
EWH240/50	IUSE239/50	50		49	80	40	0.9	8	4	10	4	4	4
EWH240/56	IUSE239/56	56		49	80	40	0.9	8	4	10	4	4	4
EWH240/61	IUSE239/61	61		49	80	40	0.9	8	4	10	4	4	4
EWH240/66	IUSE239/66	66		49	80	40	0.9	8	4	10	4	4	4
EWH240/72	IUSE239/73	72		49	80	40	0.9	8	4	10	4	4	4
EWH240/91	IUSE239/92	91		49	80	40	0.9	8	4	10	4	4	4
EWH240/99	IUSE239/100	99		49	80	40	0.9	8	4	10	4	4	4
EWH245/99	IUSE249/100	99	245	49	80	40	0.9	8	4	10	4	4	4
EWH295/99	IUSE294/98	99	295	49	80	40	0.9	8	4	10	4	4	4
EWH300/47	IUSE299/48	47	300	49	80	40	0.9	8	4	10	4	4	4
EWH300/50	IUSE299/50	50		49	80	40	0.9	8	4	10	4	4	4
EWH300/56	IUSE299/56	56		49	80	40	0.9	8	4	10	4	4	4
EWH300/61	IUSE299/61	61		49	80	40	0.9	8	4	10	4	4	4
EWH300/66	IUSE299/66	66		49	80	40	0.9	8	4	10	4	4	4
EWH300/72	IUSE299/73	72		49	80	40	0.9	8	4	10	4	4	4
EWH300/91	IUSE299/92	91		49	80	40	0.9	8	4	10	4	4	4
EWH300/99	IUSE299/100	99		49	80	40	0.9	8	4	10	4	4	4
EWH350/72	IUSE349/73	72	350	49	80	40	1.2	8	4	10	4	4	4
EWH350/99	IUSE349/100	99	350	49	80	40	1.2	8	4	10	4	4	4
EWH360/47	IUSE359/48	47	360	49	80	40	1.2	8	4	10	4	4	4
EWH360/61	IUSE359/61	61		49	80	40	1.2	8	4	10	4	4	4
EWH360/66	IUSE359/66	66		49	80	40	1.2	8	4	10	4	4	4
EWH360/91	IUSE359/92	91		49	80	40	1.2	8	4	10	4	4	4
EWH400/61	IUSE399/61	61	400	49	80	40	1.2	8	4	10	4	4	4
EWH400/91	IUSE399/92	91		49	80	40	1.2	8	4	10	4	4	4
EWH400/99	IUSE399/98	99		49	80	40	1.2	8	4	10	4	4	4

Valores característicos - Suporte viga em I


Referência	Fixações					Valores característicos [kN]
	Face (Asa B)		Top (Flange E)	Viga (Asa C)		R_1,k					R_2,k
	Ø5 Holes	Furos triangulares	Ø5 Holes	Ø5 Holes	Furos triangulares	LVL I-Joist 36mm	LVL I-Joist 39mm	SS I-Joist 45mm	LVL I-Joist Enhanced	SS I-Joist Enhanced	Viga em I LVL 36 mm	Viga em I LVL 39 mm	Viga em I madeira maciça 45 mm	LVL, glulam, madeira maciça
	Ø5 Holes	Furos triangulares	Ø5 Holes	Ø5 Holes	Furos triangulares	CNA4.0x35	CNA4.0x35	CNA4.0x35	CNA4.0x35	CNA4.0x35	CNA4.0x35	CNA4.0x35	CNA4.0x35	CNA4.0x35
EWH (TF)	8	-	4	4	-	11	13	12.1	-	-	2.3	2.5	3.5	3.5
EWH (TF + 6 TRI)	8	6	4	4	-	-	-	-	18.3	18.2	2.3	2.5	3.5	3.5
EWH (TF + 8 TRI)	8	8	4	4	-	-	-	-	19.9	19.6	2.3	2.5	3.5	3.5
EWH (TF + 10 TRI)	8	10	4	4	-	-	-	-	20.3	20.6	2.3	2.5	3.5	3.5
EWH (FF)	8	-	-	4	-	6	9.2	8	-	-	2.3	2.5	3.5	3.5
EWH (FF + 6 TRI)	8	6	-	4	-	-	-	-	15.5	16.3	2.3	2.5	3.5	3.5
EWH (FF + 8 TRI)	8	8	-	4	-	-	-	-	16.9	16.6	2.3	2.5	3.5	3.5
EWH (FF + 10 TRI)	8	10	-	4	-	-	-	-	17.6	17.7	2.3	2.5	3.5	3.5

TF = fixação da flange superior
FF = fixação sobre a face do portador
+6 TRI = Número de pregos adicionais (6 neste exemplo) instalados nos furos triangulares
Para uma altura EWH > 300 mm, é necessário instalar um bloco de reforço no lado frontal da viga em I principal para que os valores publicados se apliquem. A instalação do bloco de reforço deve estar em conformidade com as especificações dos fabricantes de vigas em I.

Características dos valores - Suporte de viga metálica aberta


Referência	Fixações					Valores característicos [kN]
	Face (Asa B)		Top (Flange E)	Viga (Asa C)		R_1,k				R_2,k
	Ø5 Holes	Furos triangulares	Ø5 Holes	Ø5 Holes	Furos triangulares	Metal Web		Metal Web Enhanced		núcleo de metal	LVL, glulam, madeira maciça
	Ø5 Holes	Furos triangulares	Ø5 Holes	Ø5 Holes	Furos triangulares	CNA4.0x35	CSA5.0x50	CNA4.0x35	CSA5.0x50	CNA4.0x35	CNA4.0x35
EWH (TF)	8	-	4	4	-	13	16.4	-	-	3.5	3.5
EWH (TF + 6 TRI)	8	6	4	4	-	-	-	17.1	17.4	3.5	3.5
EWH (TF + 8 TRI)	8	8	4	4	-	-	-	18	18.3	3.5	3.5
EWH (TF + 10 TRI)	8	10	4	4	-	-	-	18.6	18.9	3.5	3.5
EWH (FF)	8	-	-	4	-	9.9	13.7	-	-	3.5	3.5
EWH (FF + 6 TRI)	8	6	-	4	-	-	-	15.5	16.6	3.5	3.5
EWH (FF + 8 TRI)	8	8	-	4	-	-	-	17.3	18.4	3.5	3.5
EWH (FF + 10 TRI)	8	10	-	4	-	-	-	19.1	20.2	3.5	3.5

TF = fixação da flange superior
FF = fixação sobre a face do portador
+6 TRI = Número de pregos adicionais (6 neste exemplo) instalados nos furos triangulares.
A instalação optimizada exige a fixação de um bloco de reforço em contraplacado de 18 mm sobre a face da viga de aço de teia aberta. Este bloco deve ter pelo menos 400 mm de largura e a altura deve corresponder à altura da viga de aço. É instalado com 8 parafusos ESCR8.0x80mm, posicionados como se mostra na secção "Notas de Instalação".

Características dos valores - Suporte de madeira maciça


Referência	Fixações					Valores característicos [kN]
	Face (Asa B)		Top (Flange E)	Viga (Asa C)		R_1,k				R_2,k
	Ø5 Holes	Furos triangulares	Ø5 Holes	Ø5 Holes	Furos triangulares	LVL	Glulam		C24 Solid Sawn Timber	Viga em I LVL 36 mm	Viga em I LVL 39 mm	Viga em I madeira maciça 45 mm	núcleo de metal	LVL, glulam, madeira maciça
	Ø5 Holes	Furos triangulares	Ø5 Holes	Ø5 Holes	Furos triangulares	CNA4.0x35	N3.75x30	CNA4.0x35	CNA4.0x35	CNA4.0x35	CNA4.0x35	CNA4.0x35	CNA4.0x35	CNA4.0x35
EWH (TF)	8	-	4	4	-	15.5	12.9	12.9	12.8	2.3	2.5	3.5	3.5	3.5
EWH (TF + 6 TRI)	8	6	4	4	-	18.8	18.5	18.5	17.6	2.3	2.5	3.5	3.5	3.5
EWH (TF + 8 TRI)	8	8	4	4	-	19	19	19	18.5	2.3	2.5	3.5	3.5	3.5
EWH (TF + 10 TRI)	8	10	4	4	-	20.4	19.4	19.4	19.1	2.3	2.5	3.5	3.5	3.5
EWH (FF)	8	-	-	4	-	11.1	9	9	6.6	2.3	2.5	3.5	3.5	3.5
EWH (FF + 6 TRI)	8	6	-	4	-	18.7	16.3	16.3	13.4	2.3	2.5	3.5	3.5	3.5
EWH (FF + 8 TRI)	8	8	-	4	-	20.4	17.9	17.9	15.2	2.3	2.5	3.5	3.5	3.5
EWH (FF + 10 TRI)	8	10	-	4	-	21.3	18.6	18.6	17.1	2.3	2.5	3.5	3.5	3.5

TF = fixação da flange superior
FF = fixação sobre a face do portador
+6 TRI = Número de pregos adicionais (6 neste exemplo) instalados nos furos triangulares
A madeira maciça refere-se a LVL, madeira laminada colada ou madeira maciça serrada.

Alto desempenho de elevação


Referência	Fixações					Characteristic Loads [kN]
	Face (Asa B)		Top (Flange E)	Viga (Asa C)		R_2,k
	Ø5 Holes	Furos triangulares	Ø5 Holes	Ø5 Holes	Furos triangulares	I-Joist + Web Stiffener	núcleo de metal		LVL, glulam, madeira maciça
	Ø5 Holes	Furos triangulares	Ø5 Holes	Ø5 Holes	Furos triangulares	CNA4.0x35	N3.75x30	CNA4.0x35	CNA4.0x35
EWH (Enhanced Uplift)	4	6, 8 or 10	0, 4	4	4	8	8	8	8

Preencher todos os furos redondos e triangulares com a fixação apropriada.
Se a viga suportada for uma viga em I, então são necessários reforços de alma. O seu tamanho e requisitos de instalação devem estar de acordo com as especificações do fabricante das vigas em I.
A última linha da tabela, EWH (Enhanced Uplift), corresponde ao caso da instalação de uma viga em I suportada com reforço de alma no estribo EWH.

Characteristic Loads - Solid Headers - SSH

Referência	Holes			Valores característicos [kN]
	Flange B	Flange C		R_1,k	R_2,k
	Ø10	Ø5	Tri	C24 Solid Sawn Timber	LVL, glulam, madeira maciça
	Ø10	Ø5	Tri	SSH8.0x40	SSH8.0x40
EWH	4	4	4	8.8	3.5

Valores característicos - Suporte rígido

Referência	Fixações					Valores característicos [kN]
	Face (Asa B)			Viga (Asa C)		R_1,k	R_2,k
	Ø5 Holes	Furos triangulares	Ø8	Ø5 Holes	Furos triangulares	Betão C20/25	Viga em I LVL 36 mm	Viga em I LVL 39 mm	Viga em I madeira maciça 45 mm	LVL, glulam, madeira maciça	núcleo de metal
	Ø5 Holes	Furos triangulares	Ø8	Ø5 Holes	Furos triangulares	LMAS + químico, WA, FM-753	CNA4.0x35	CNA4.0x35	CNA4.0x35	CNA4.0x35	CNA4.0x35
EWH	-	-	4	4	-	21,3 (*)	2.3	2.5	3.5	3.5	3.5

(*) Este valor é o valor caraterístico máximo do suporte.

As capacidades das ancoragens (tipo de suporte, distâncias aos bordos, etc.) devem ser verificadas separadamente.

A madeira maciça deve ser, no mínimo, da classe C24.

Instalação

Sobre suporte de madeira: CNA ou SSH,
Sobre suporte betão : a anunciar,
Para uma instalação padrão, todos os furos redondos devem ser preenchidos
Para uma instalação mais eficiente, todos os furos redondos e triangulares devem ser preenchidos (excepto o furo triangular na lingueta ao nível da base do estribo).

Instruções de instalação padrão do EWH - Aplicável a vigas em I, vigas de aço de teia aberta e elementos de madeira maciça

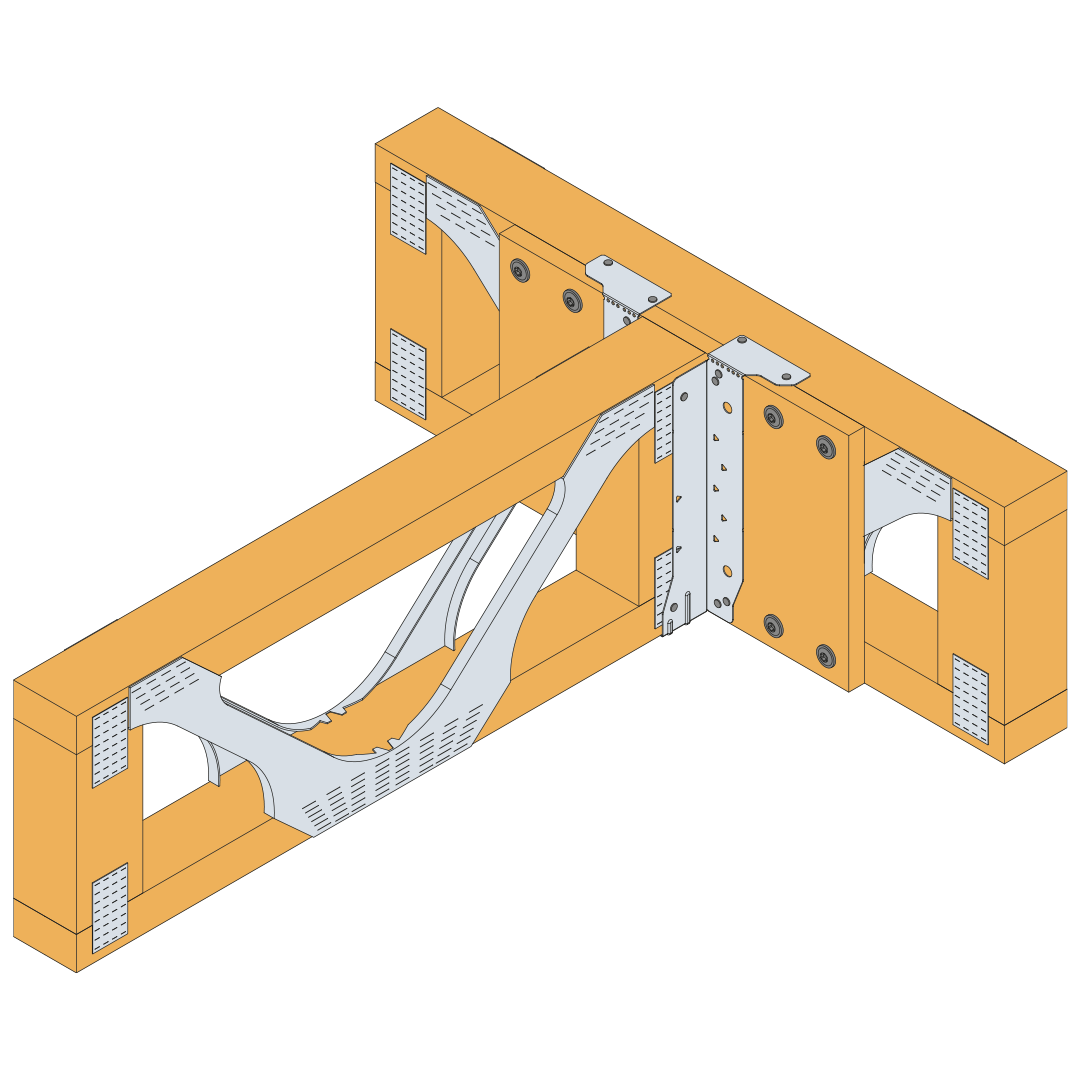

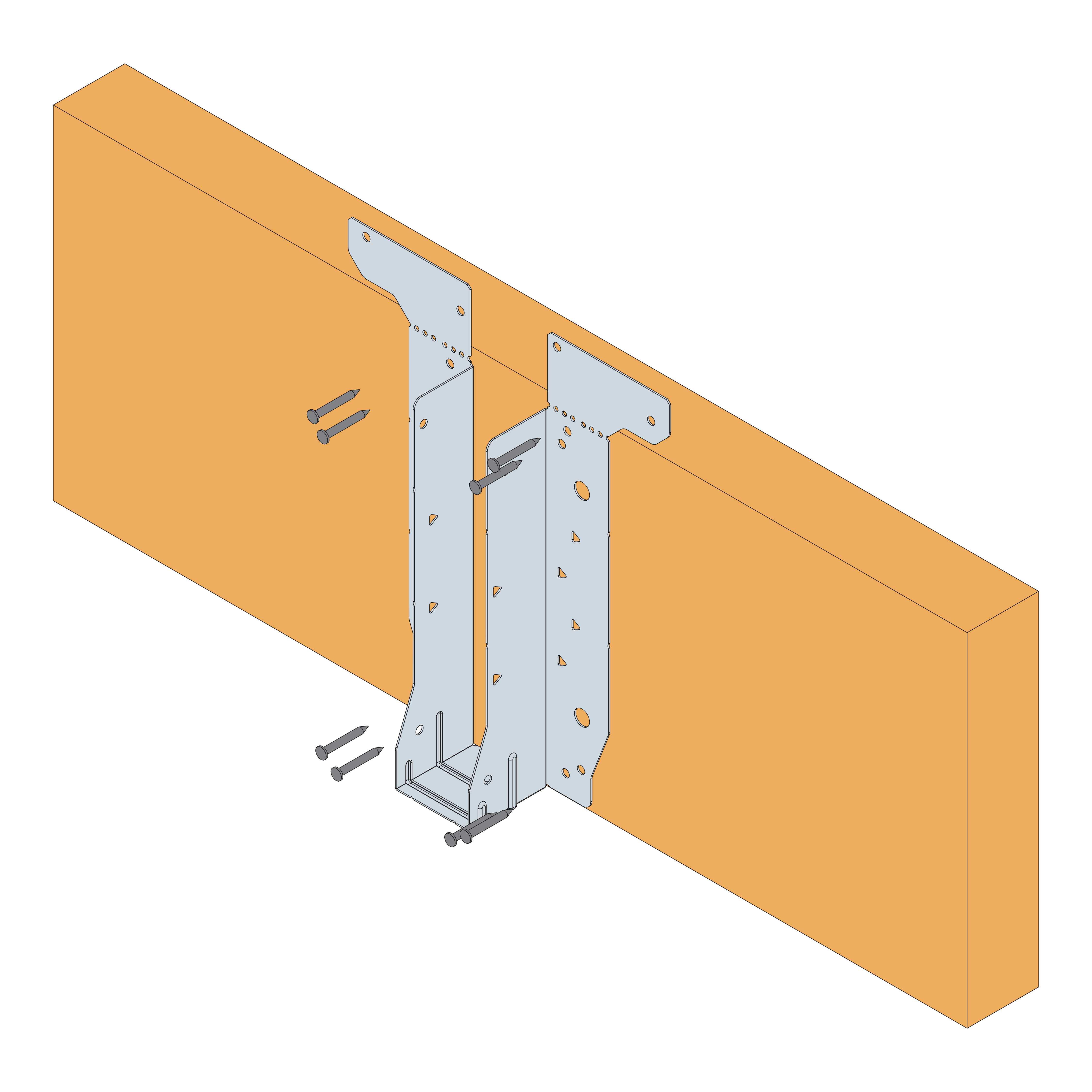

1. Posicionar o estribo EWH na face do portador, assegurando que a lingueta no assento é apertada contra a parte de baixo do portador,

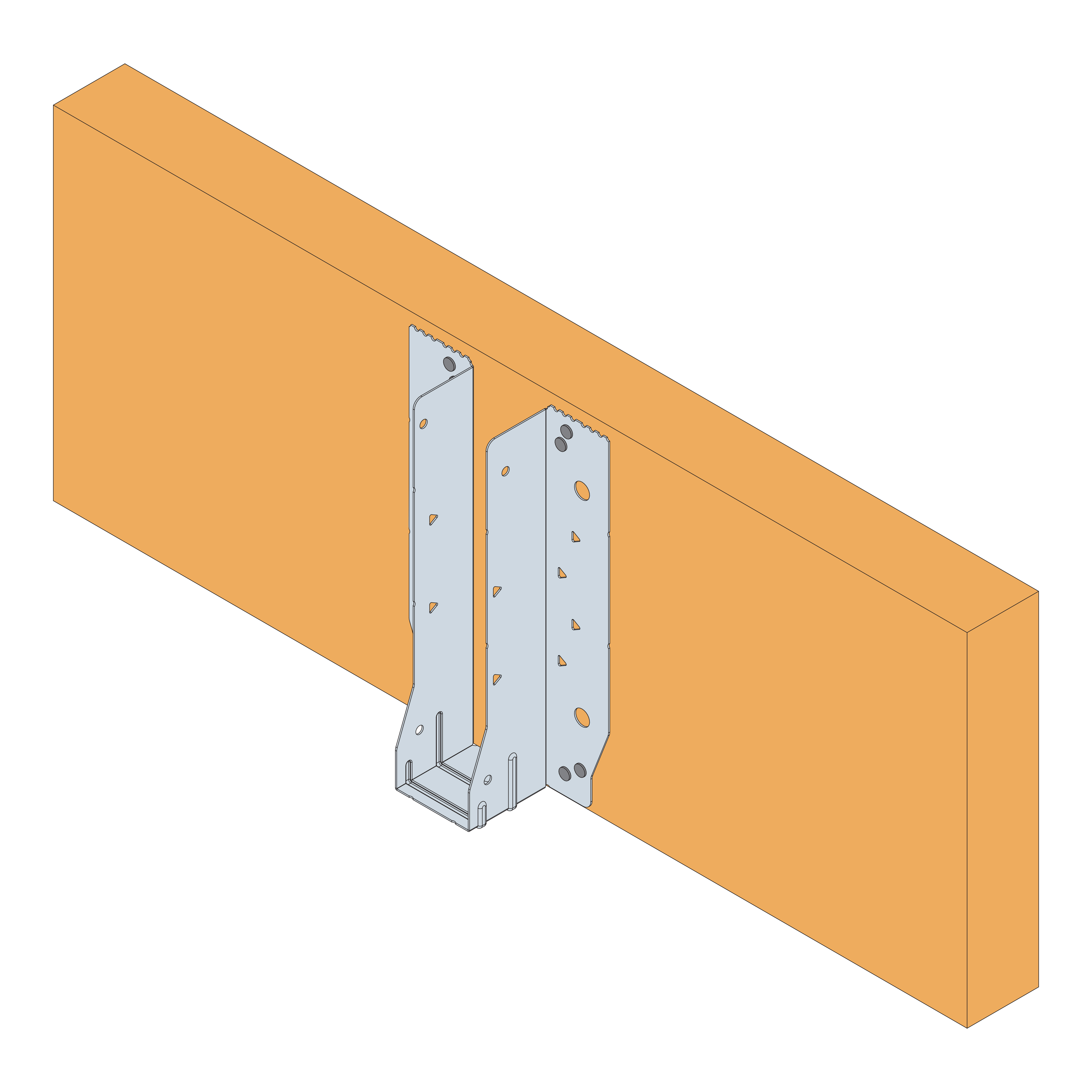

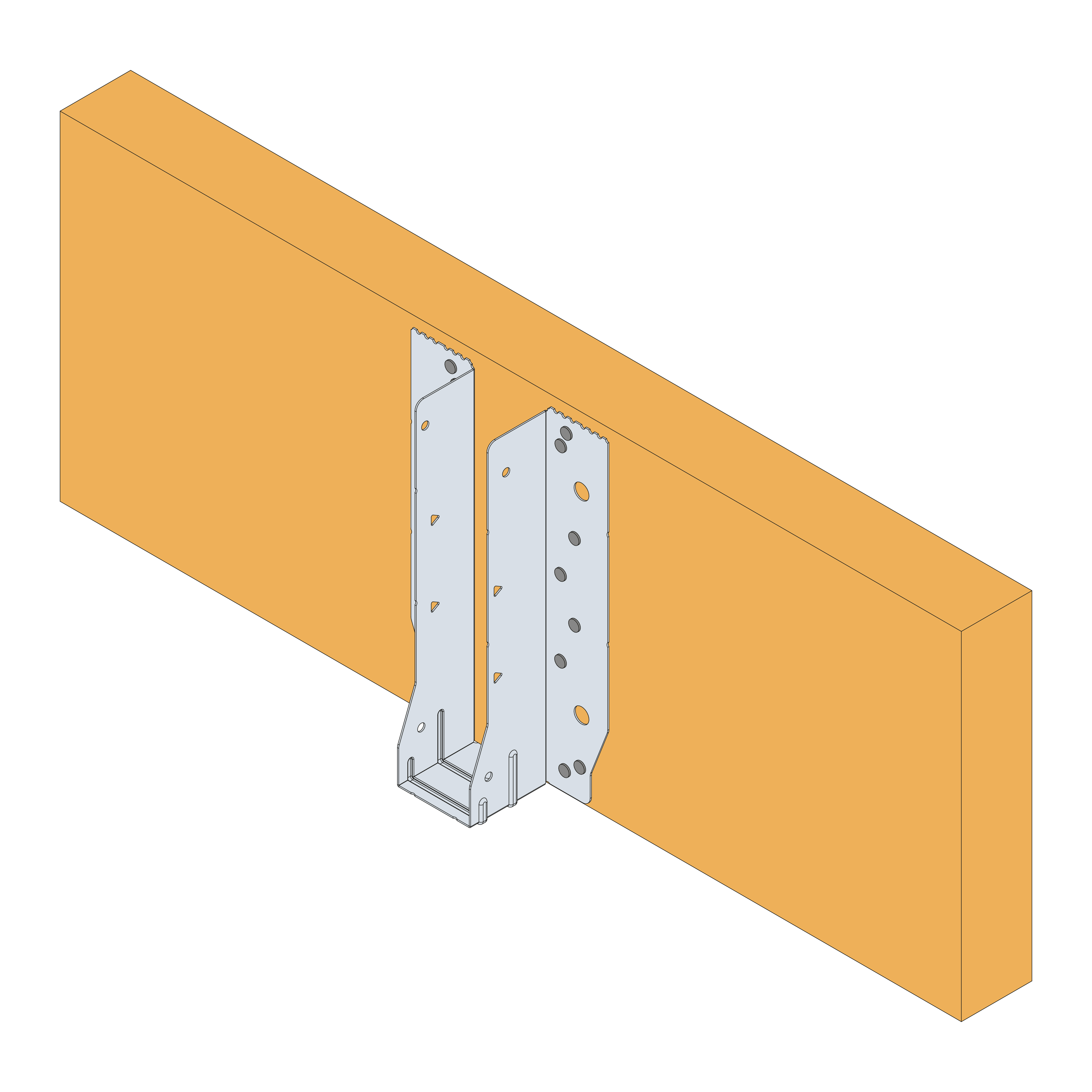

2. Certifique-se de que os lados do estribo são verticais; preencha todos os furos redondos da face de baixo para cima com a fixação especificada,
3. Para instalação no topo do suporte principal, dobrar as flanges superiores ao longo da borda do suporte principal e preencher todos os furos superiores com a fixação especificada (NOTA: dependendo da altura da viga suportada, a dobragem das flanges superiores pode ser deslocada para cima em 6mm acima da linha prevista sobre o estribo),
4. Para instalação na face do elemento suportado, destacar a flange superior ao longo da linha de perfuração (NOTA: a flange superior pode ser destacada antes ou depois da instalação),

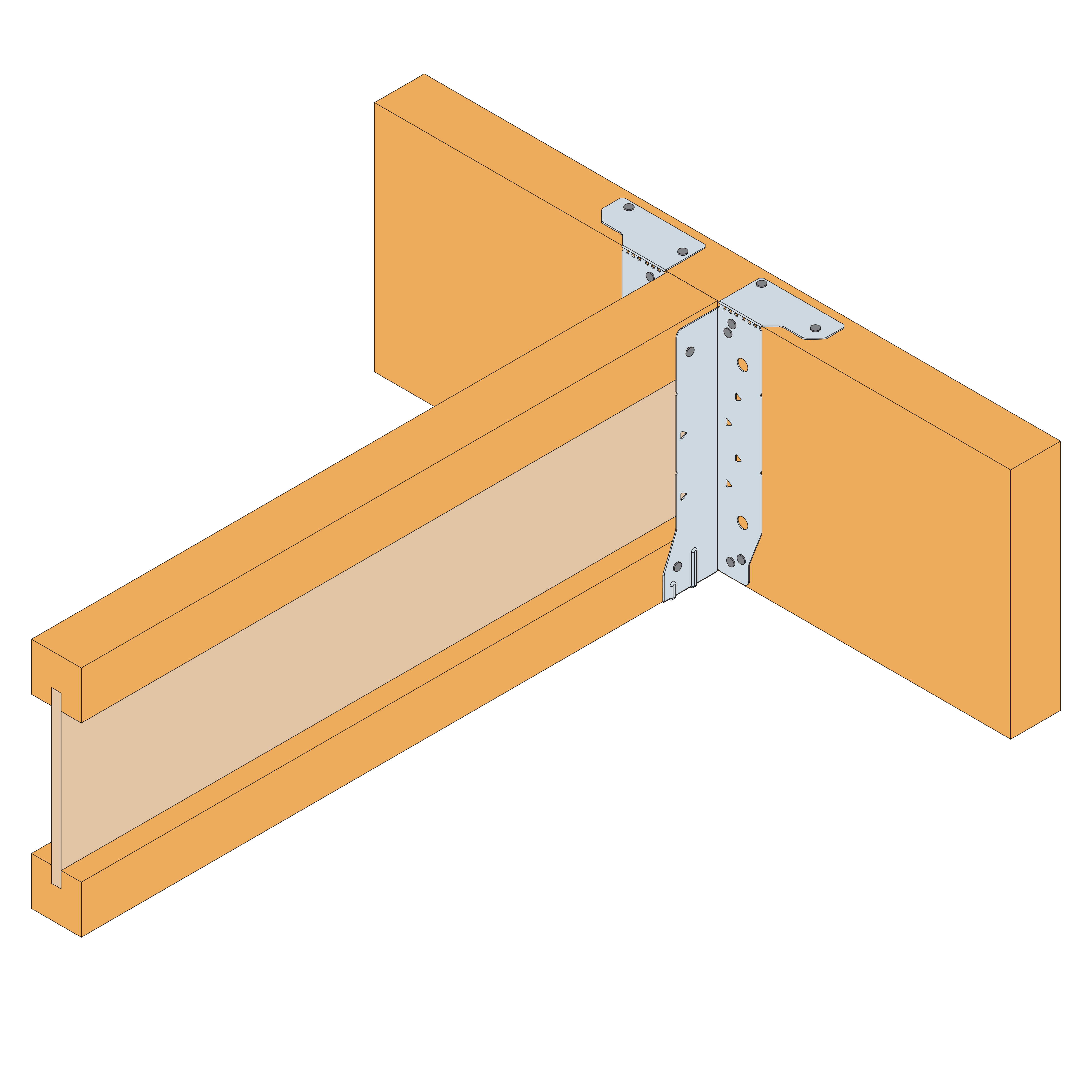

5. Inserir a viga suportada assegurando que está apertada contra a parte de trás do estribo (a abertura máxima permitida é de 3mm) e preencher todos os furos redondos nas flanges laterais,
6. Caso a viga de suporte seja superior ao estribo, dobrar a lingueta do assento para cima de modo a que o estribo encaixe firmemente contra a face da viga de suporte principal.

Instruções de Instalação melhorada do EWH - Aplicável a vigas I, vigas de aço de teia aberta e elementos de madeira maciça

1. No caso de uma viga de teia de aço aberta: instalar uma placa de contraplacado de 18 mm na face da viga de teia de aço. Esta placa deve ter pelo menos 400 mm de comprimento e cobrir toda a altura da viga de alma metálica. A placa de contraplacado é instalada com 8 parafusos ESCR8,0x80mm, posicionados de acordo com a ilustração abaixo,
2. No caso de uma viga em I de suporte principal: instalar um bloco de reforço no lado da frente da viga em I. O tamanho dos blocos de reforço e os requisitos de instalação devem estar em conformidade com as especificações do fabricante das vigas em I,
3. Posicionar o estribo EWH na face da viga de suporte de carga, assegurando que a língua no assento é apertada contra a parte inferior da corda inferior do suporte de carga,
4. Assegurar-se que os lados do estribo são verticais; preencher todos os furos redondos e depois os furos triangulares, trabalhando de baixo para cima, com a fixação especificada,
5. Para instalação no topo do suporte principal, dobrar as flanges superiores ao longo da borda do suporte e preencher todos os furos superiores com a fixação especificada (NOTA: dependendo da altura da viga suportada, a dobragem das flanges superiores pode ser deslocada para cima em 6mm acima da linha prevista sobre o estribo),
6. Para instalação na face do suporte principal, destacar a flange superior ao longo da linha de perfuração (NOTA: a flange superior pode ser destacada antes ou depois da instalação),
7. Inserir a viga suportada assegurando que está apertada contra a parte de trás do estribo (a abertura máxima permitida é de 3mm) e preencher todos os furos redondos nas flanges laterais,
8. Para uma instalação que necessite valor de carga ascendente, se a viga de entrada for uma viga em I, são necessários reforços. (O tamanho do reforço da teia e os requisitos de instalação devem estar em conformidade com as especificações do fabricante das vigas em I). Preencher todos os furos redondos e triangulares com a fixação especificada.

Instruções de Instalação do EWH - Painel Estrutural Isolado

1. É recomendado para instalação num painel isolado estrutural que o EWH seja instalado apenas na face,
2. Dobrar a lingueta do assento do suporte para cima, de modo a que o EWH esteja nivelado com a face do painel,
3. Posicionar o EWH para que a parte superior da viga suportada esteja nivelada com o painel,
4. Instalar 4 fixações nos 4 furos redondos superiores na face do EWH,
5. Cortar a flange superior do suporte ao longo da linha de corte,

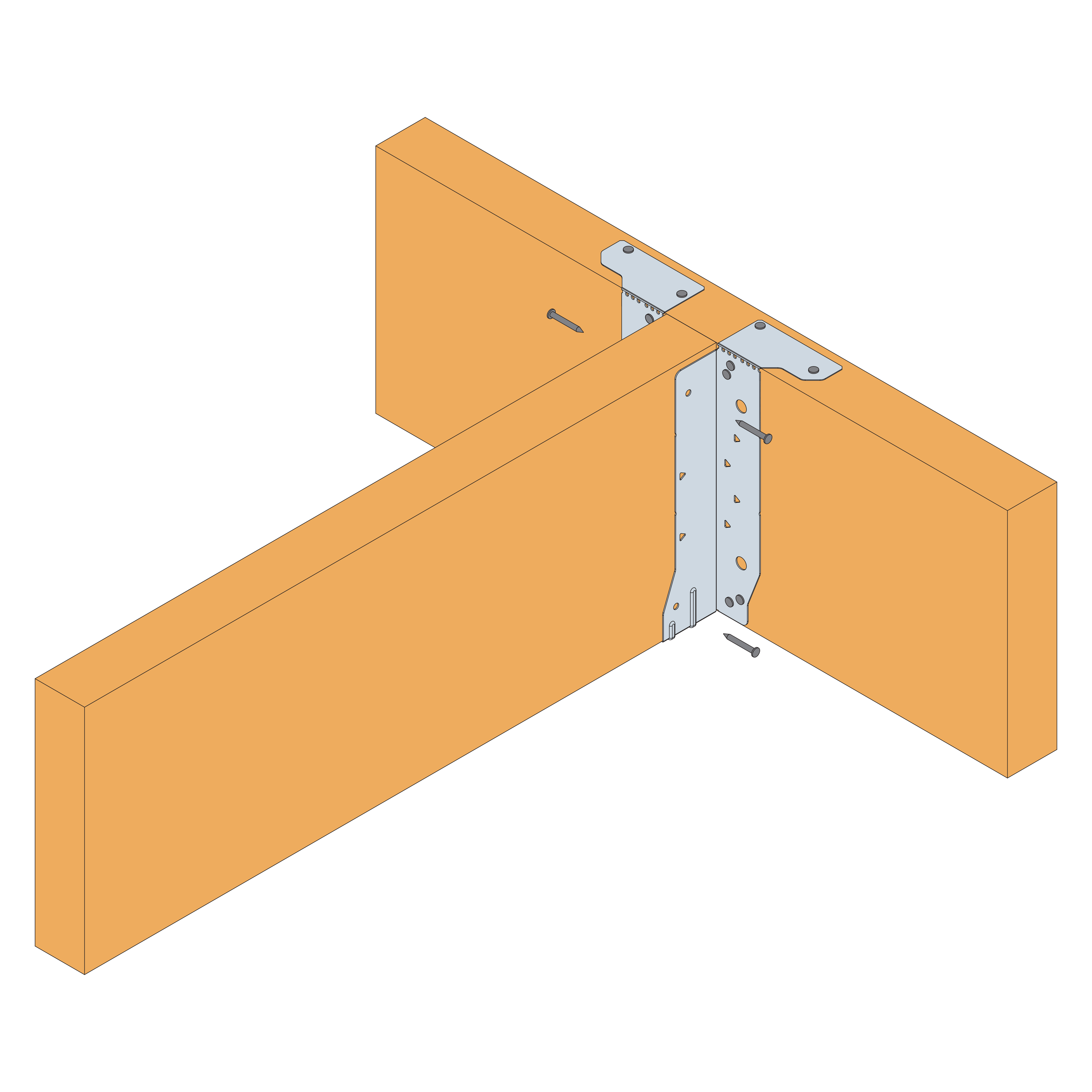

6. Colocar a viga suportada no estribo e instalar novamente 4 fixações nos furos redondos nos lados do estribo.

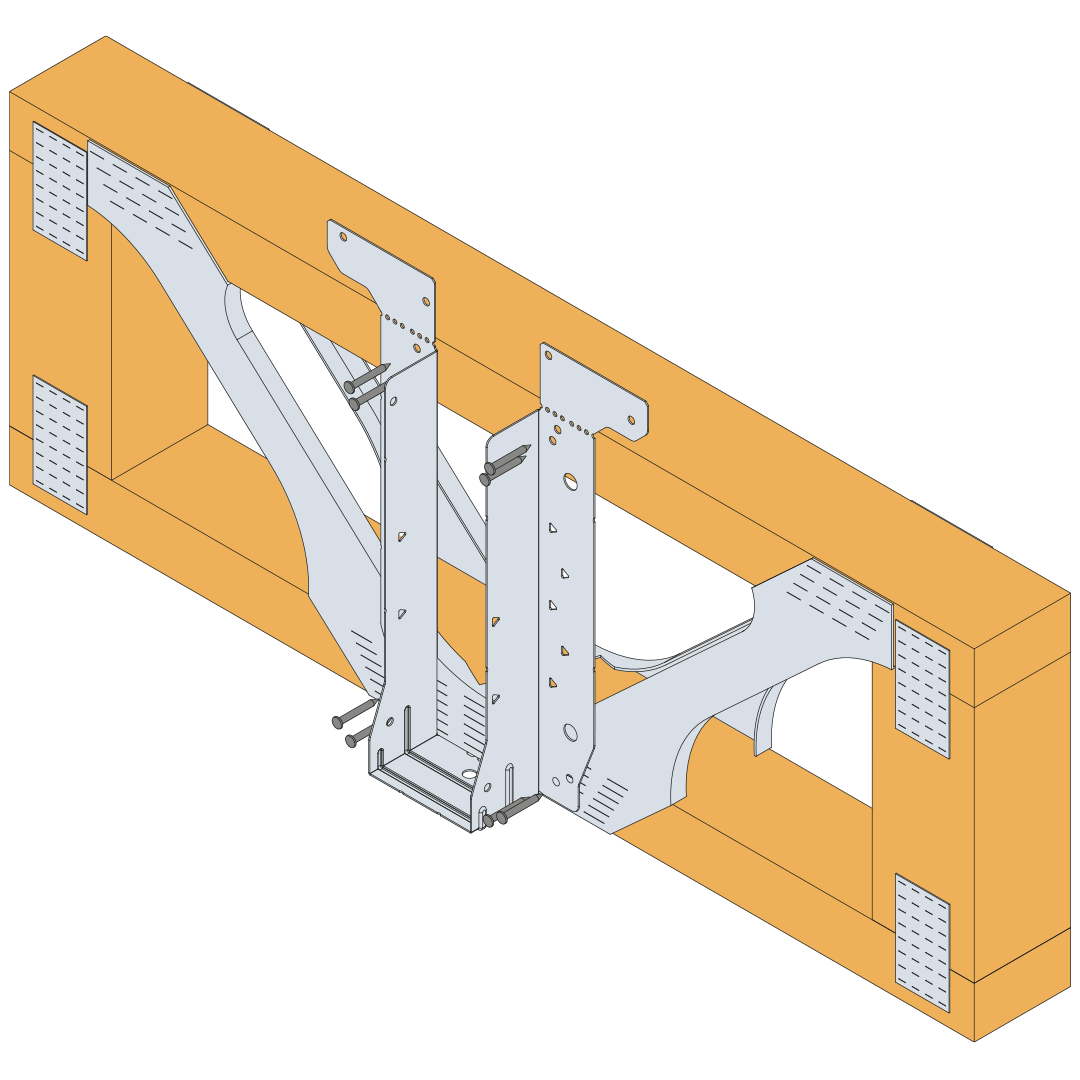

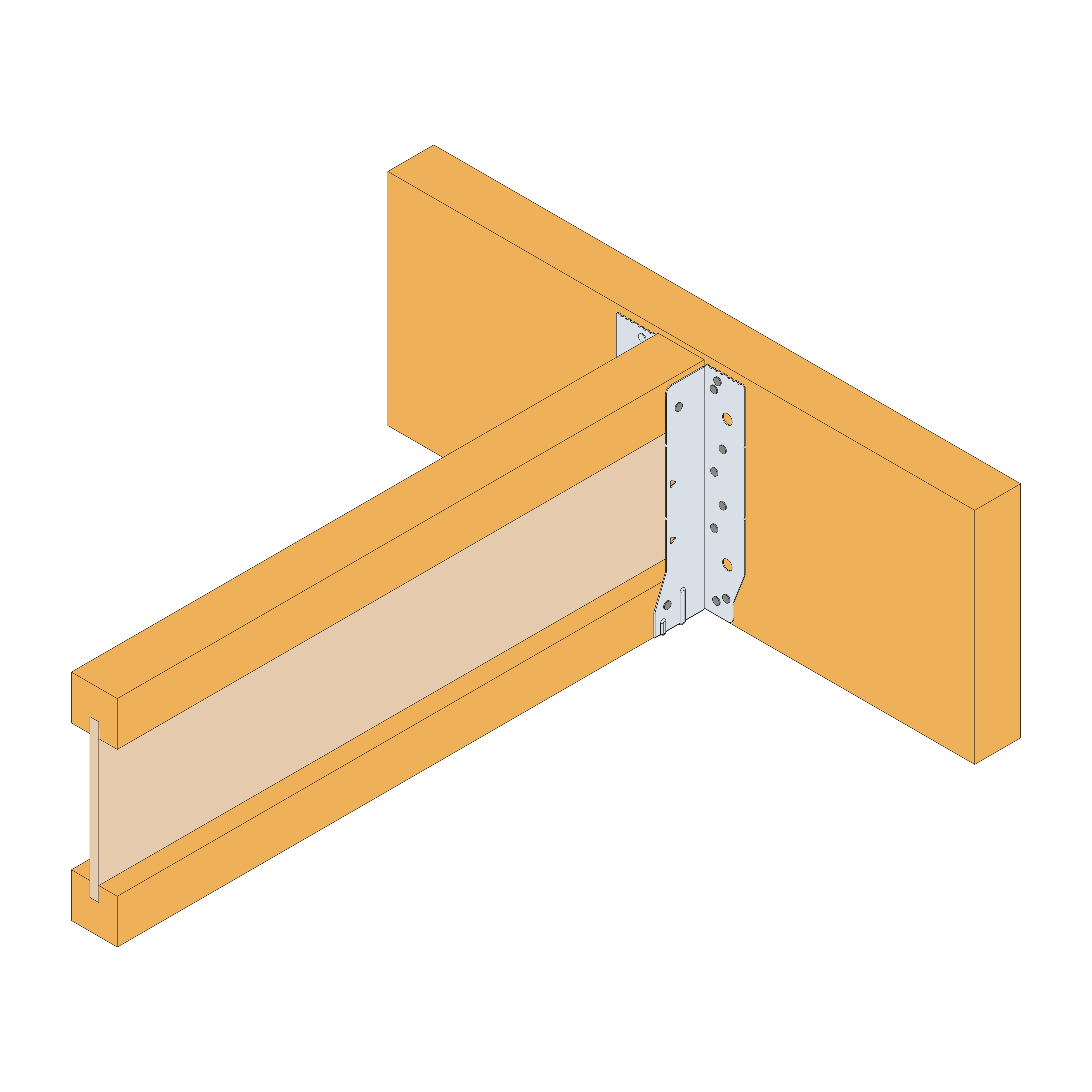

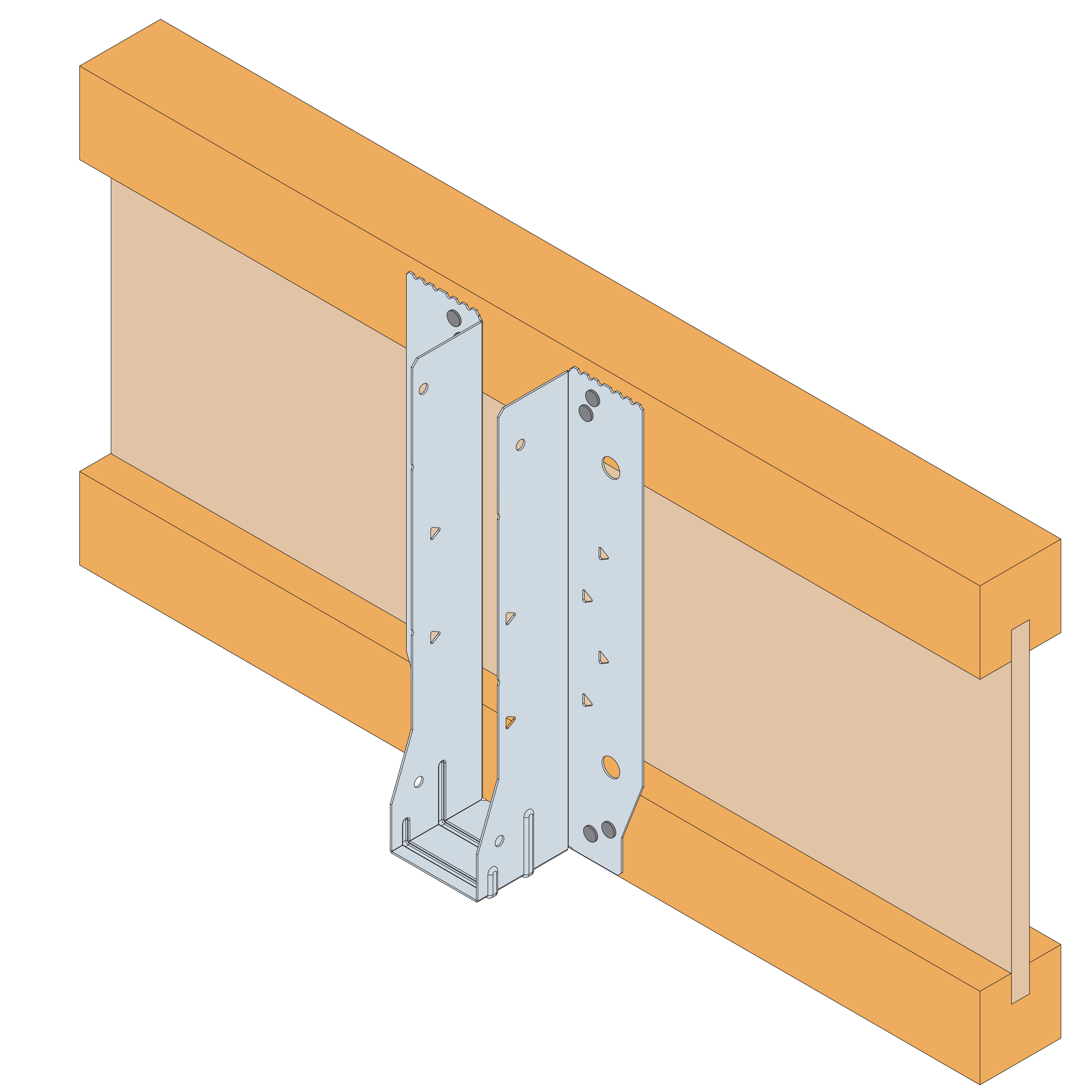

Fixação com as flanges laterais sobre um suporte de viga em I


Fixação com as flanges laterais sobre um suporte de viga em I

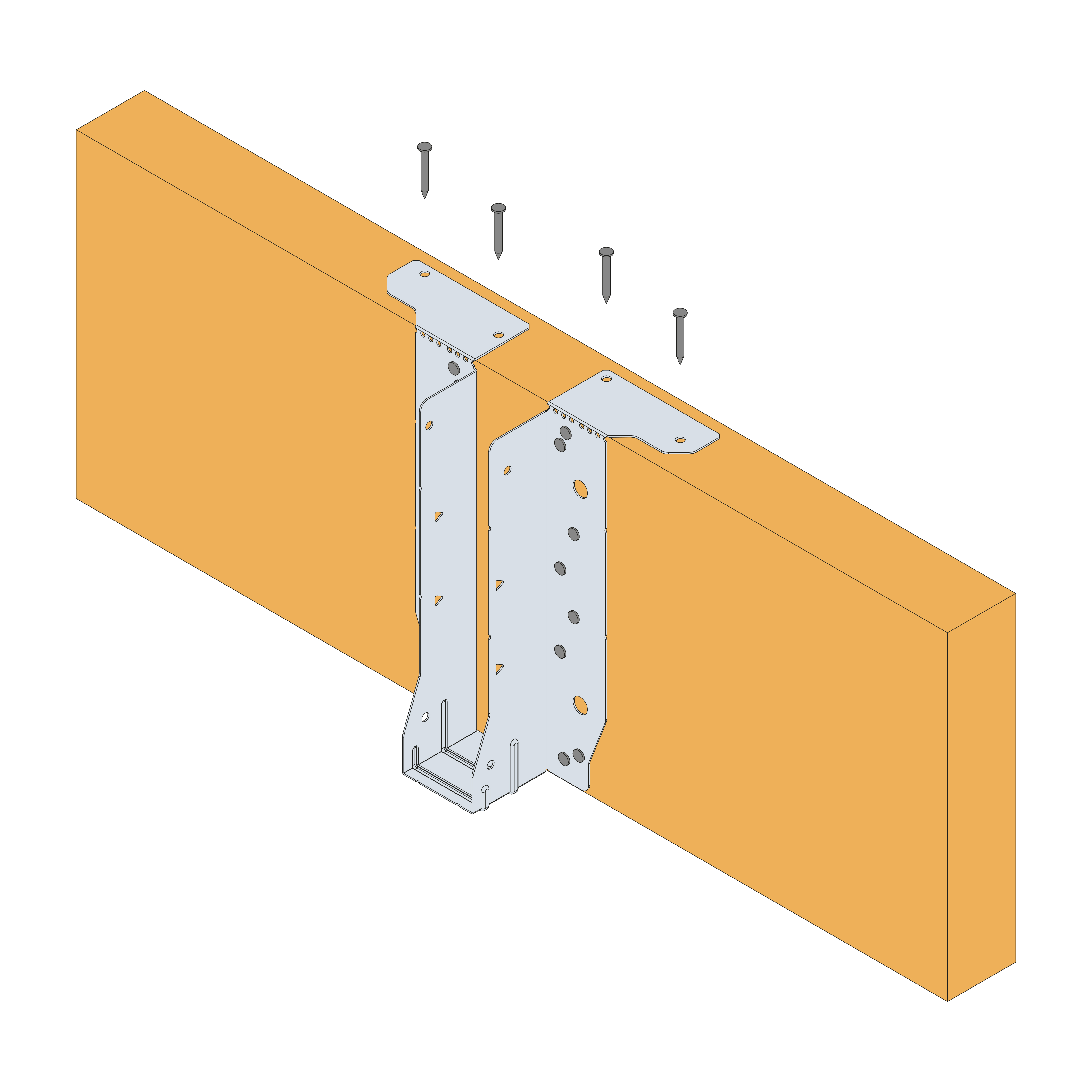

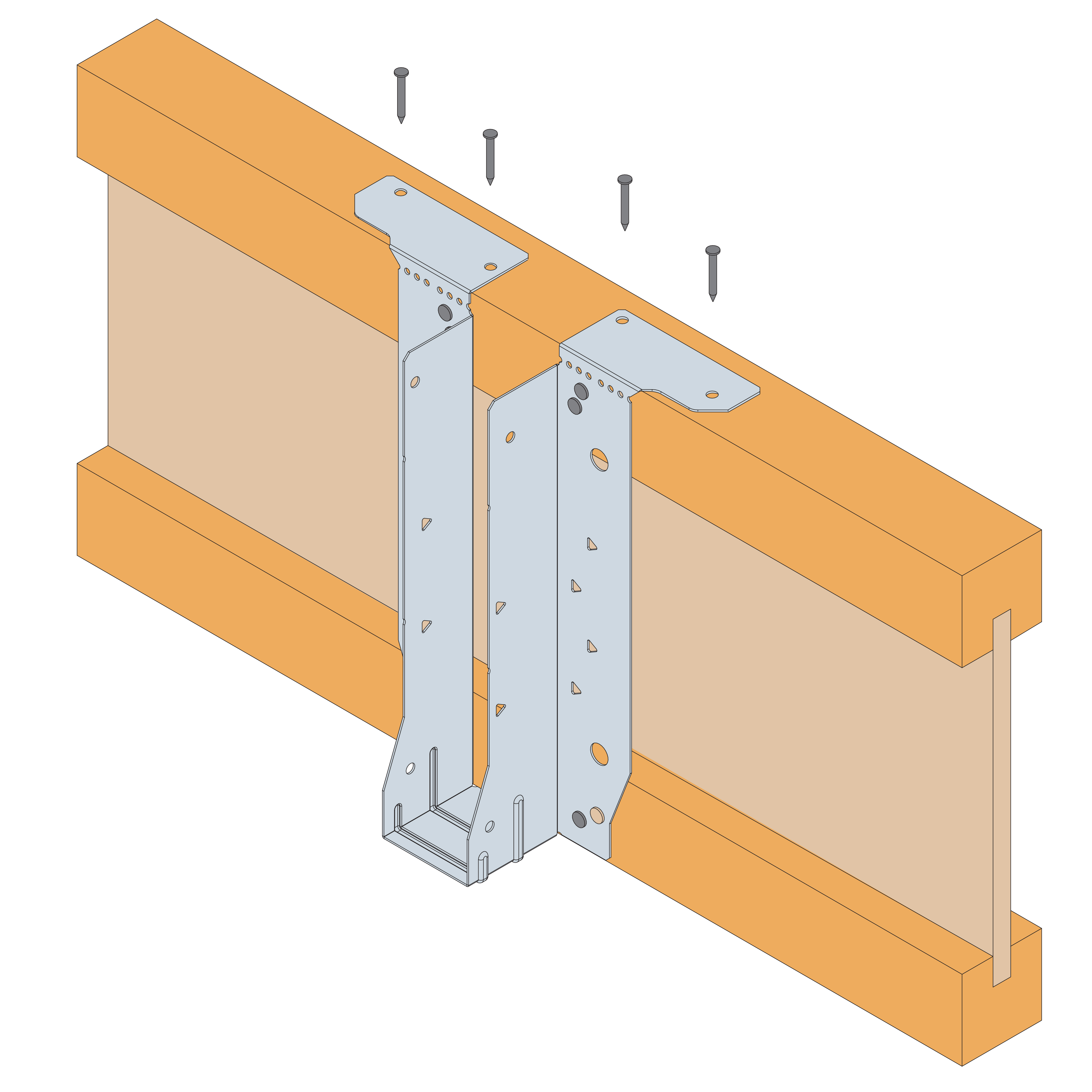

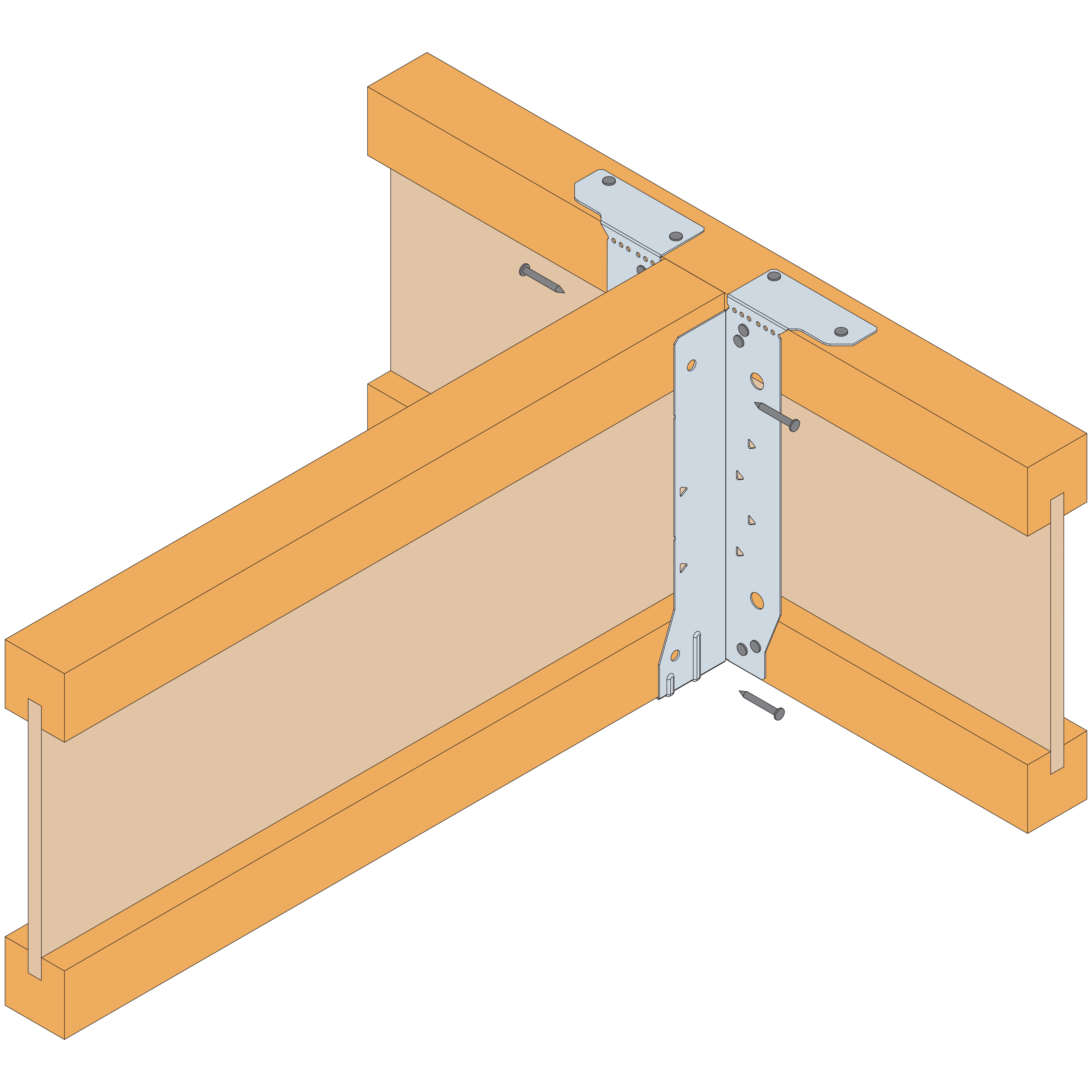

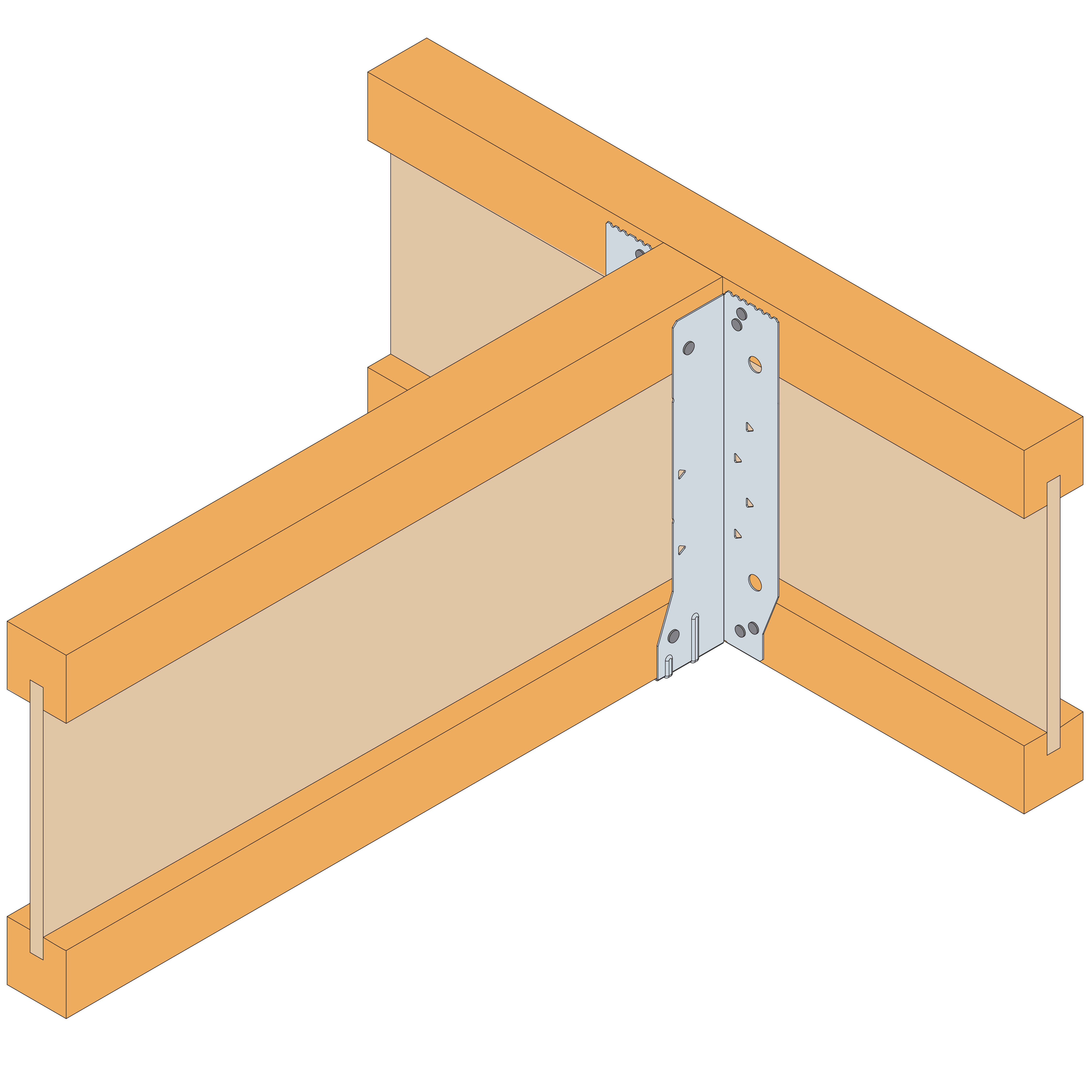

Fixação com as flanges superiores sobre um suporte de viga em I


Fixação com as flanges superiores sobre um suporte de viga em I

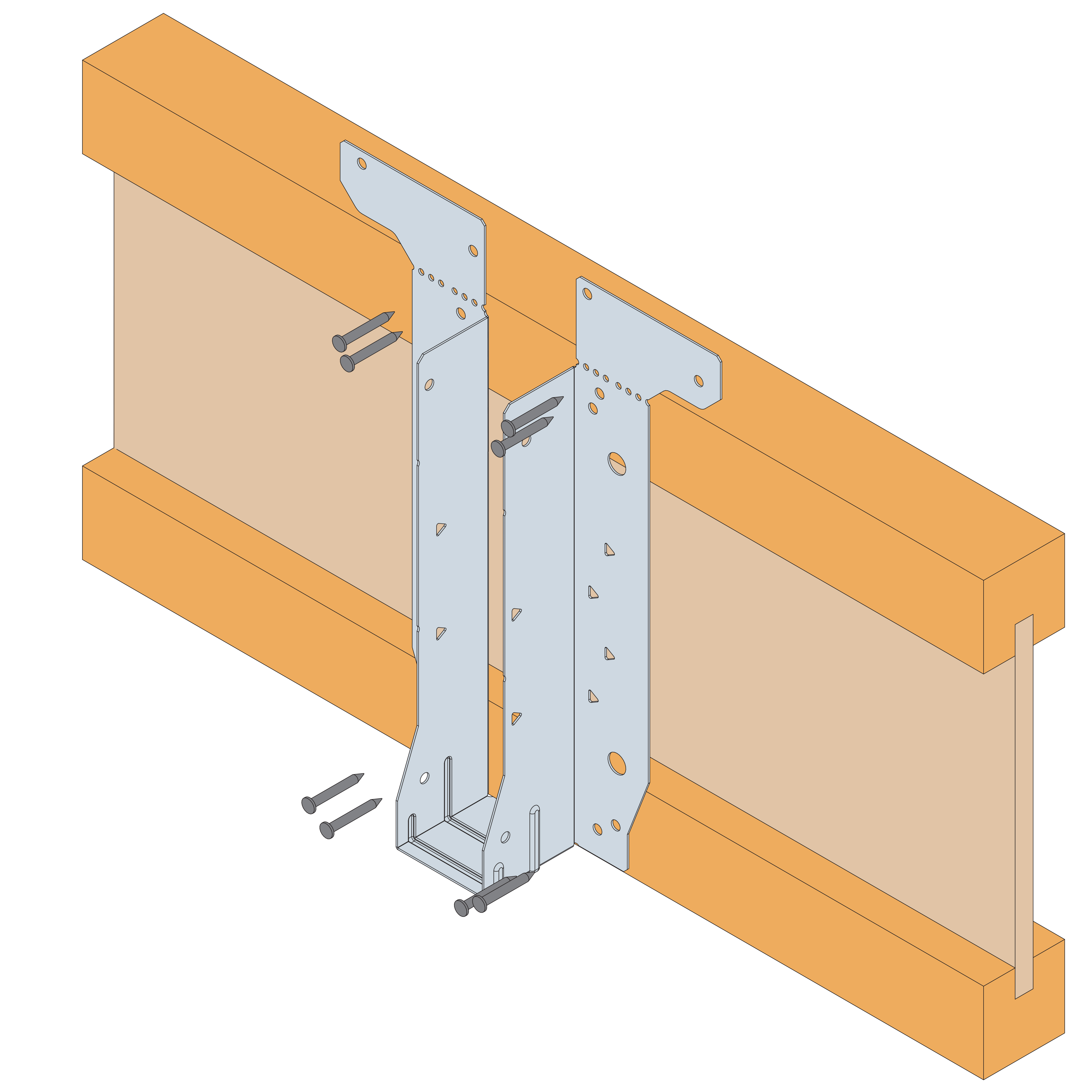

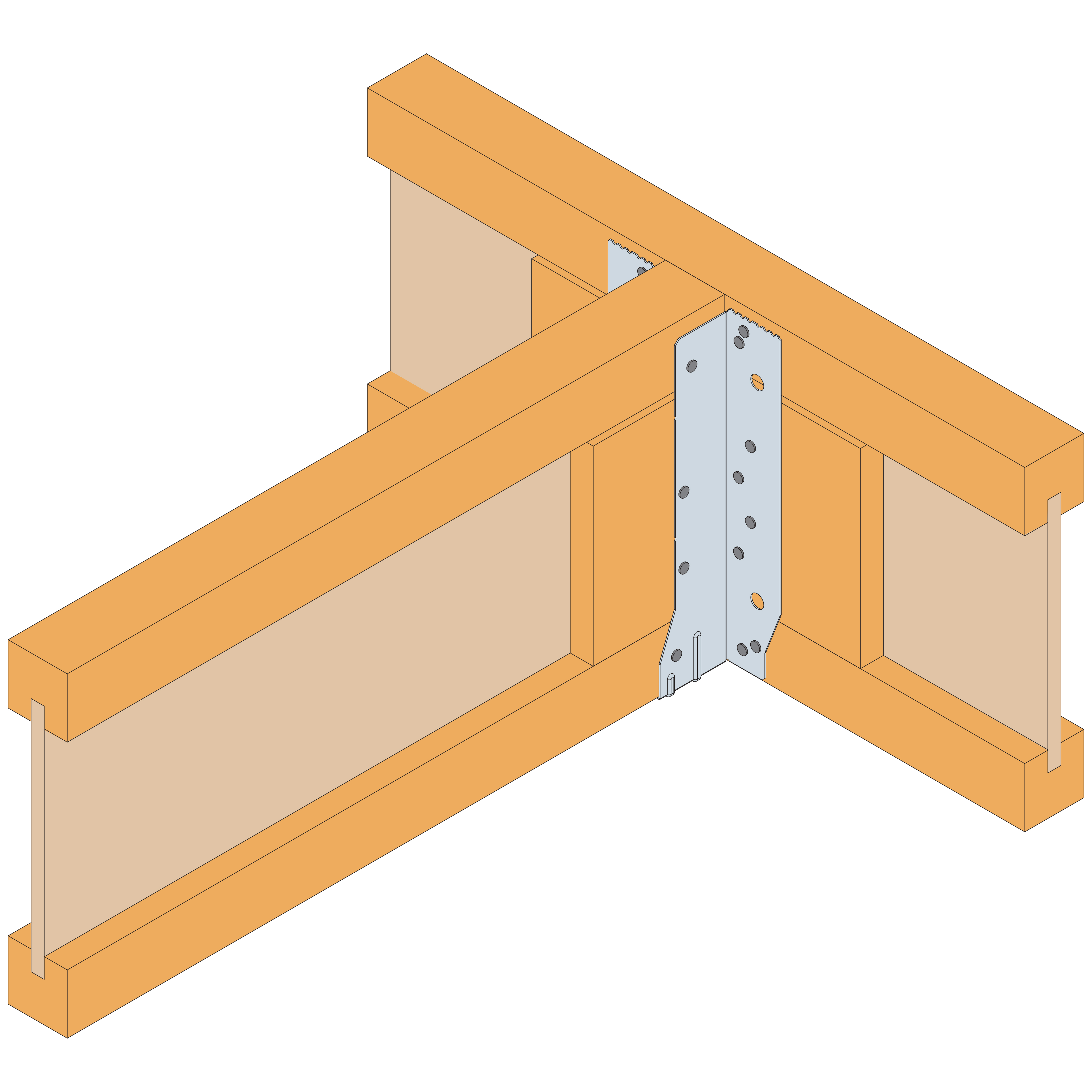

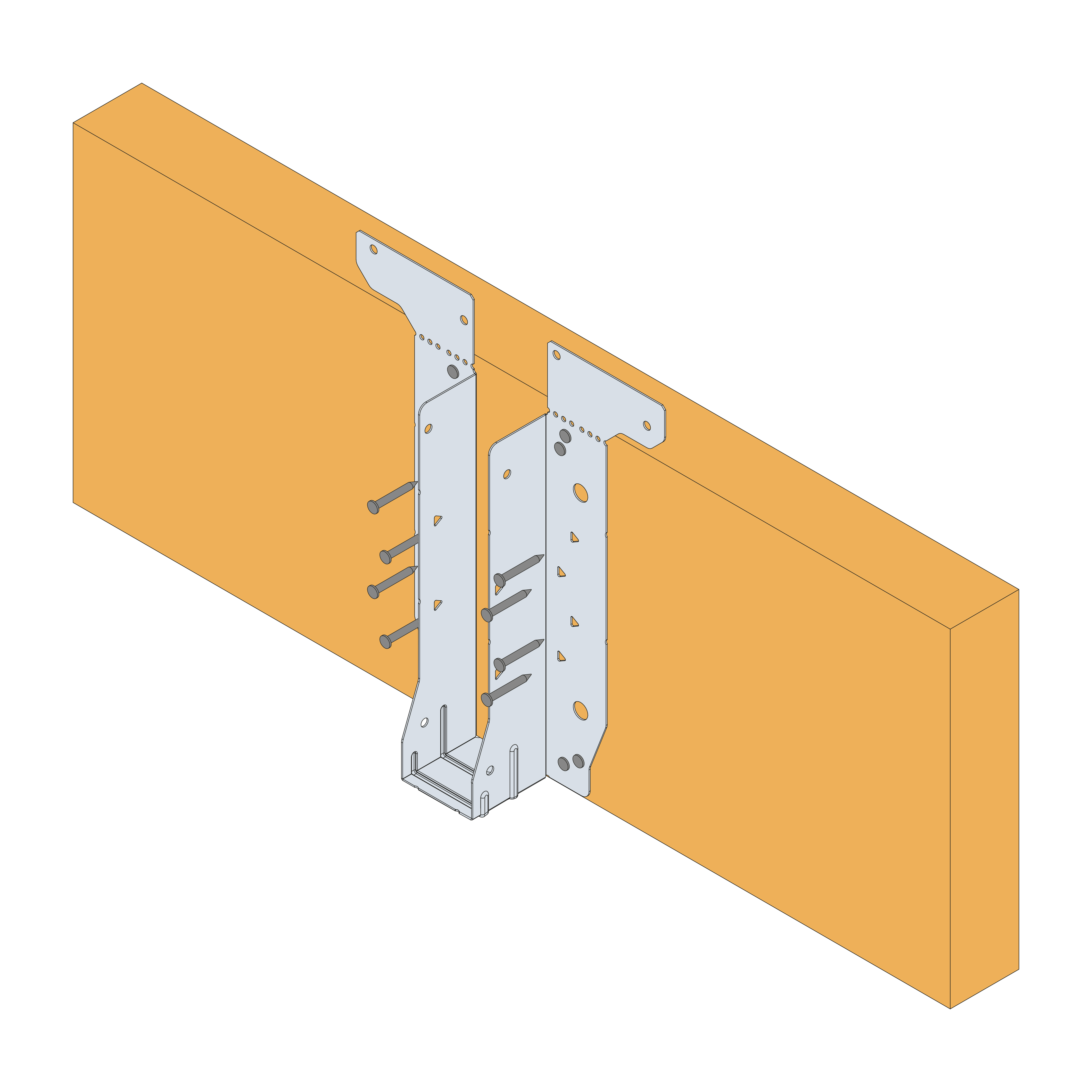

Fixação com as flanges laterais sobre um suporte de viga em I

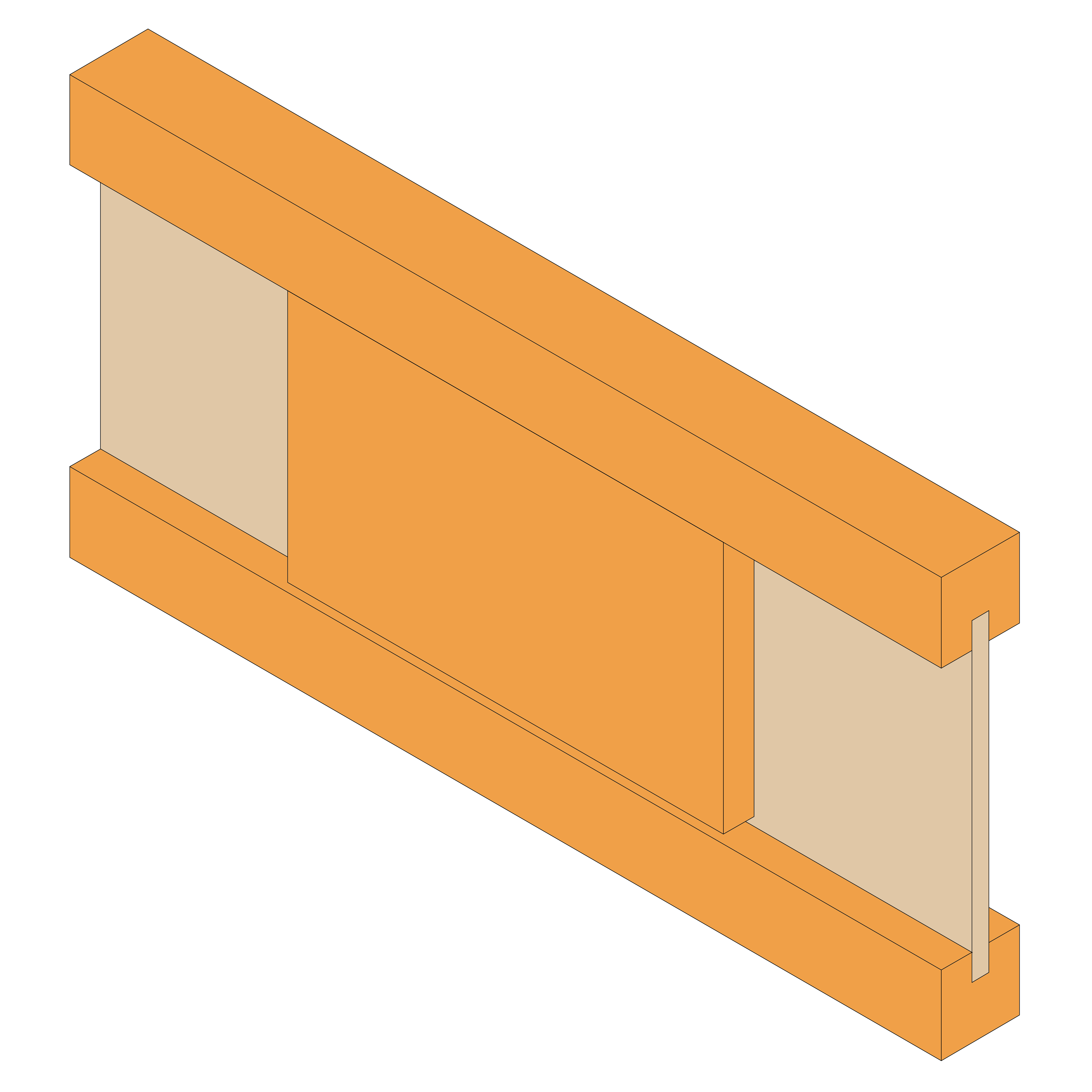

Instalação de um reforço de madeira sobre um suporte de viga em I

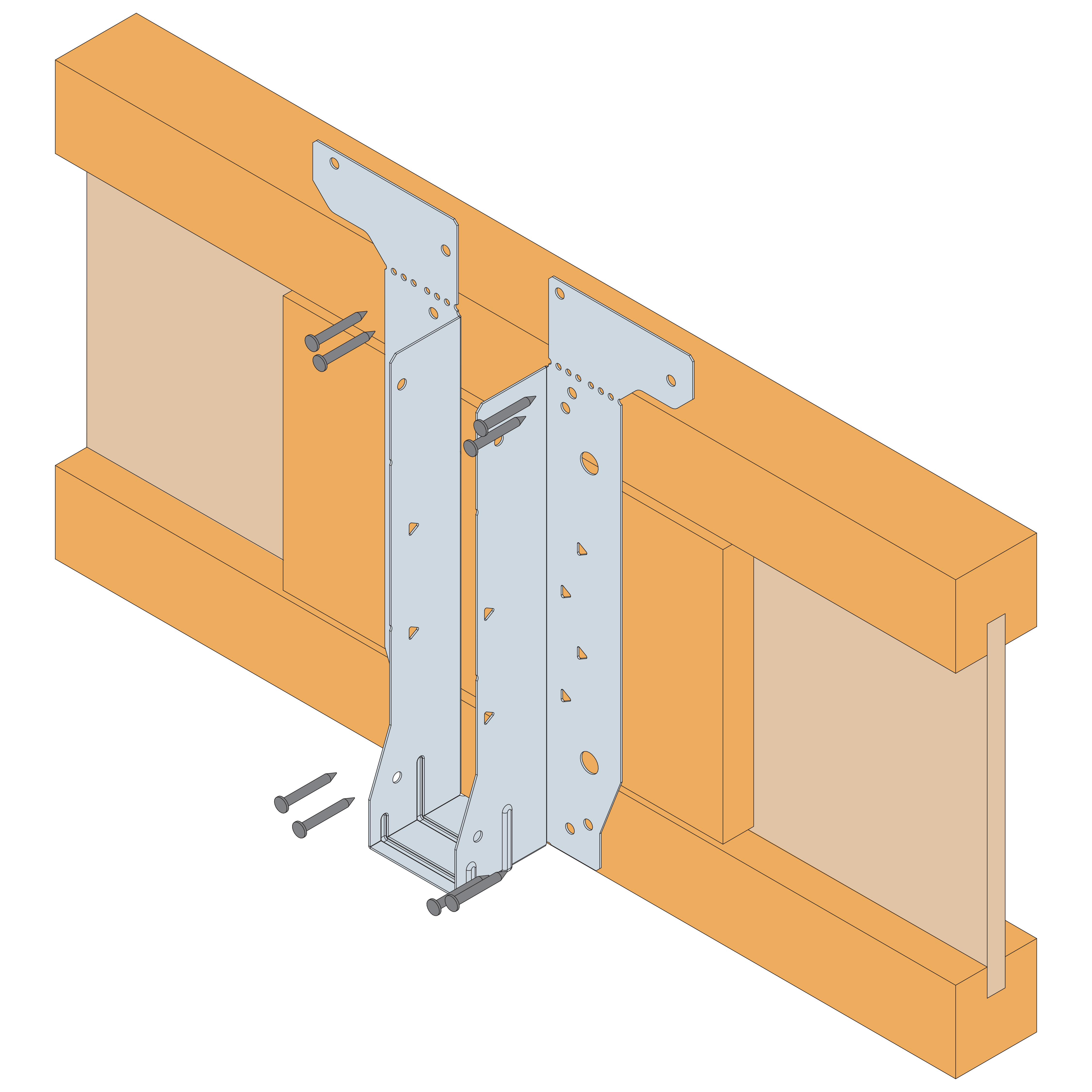

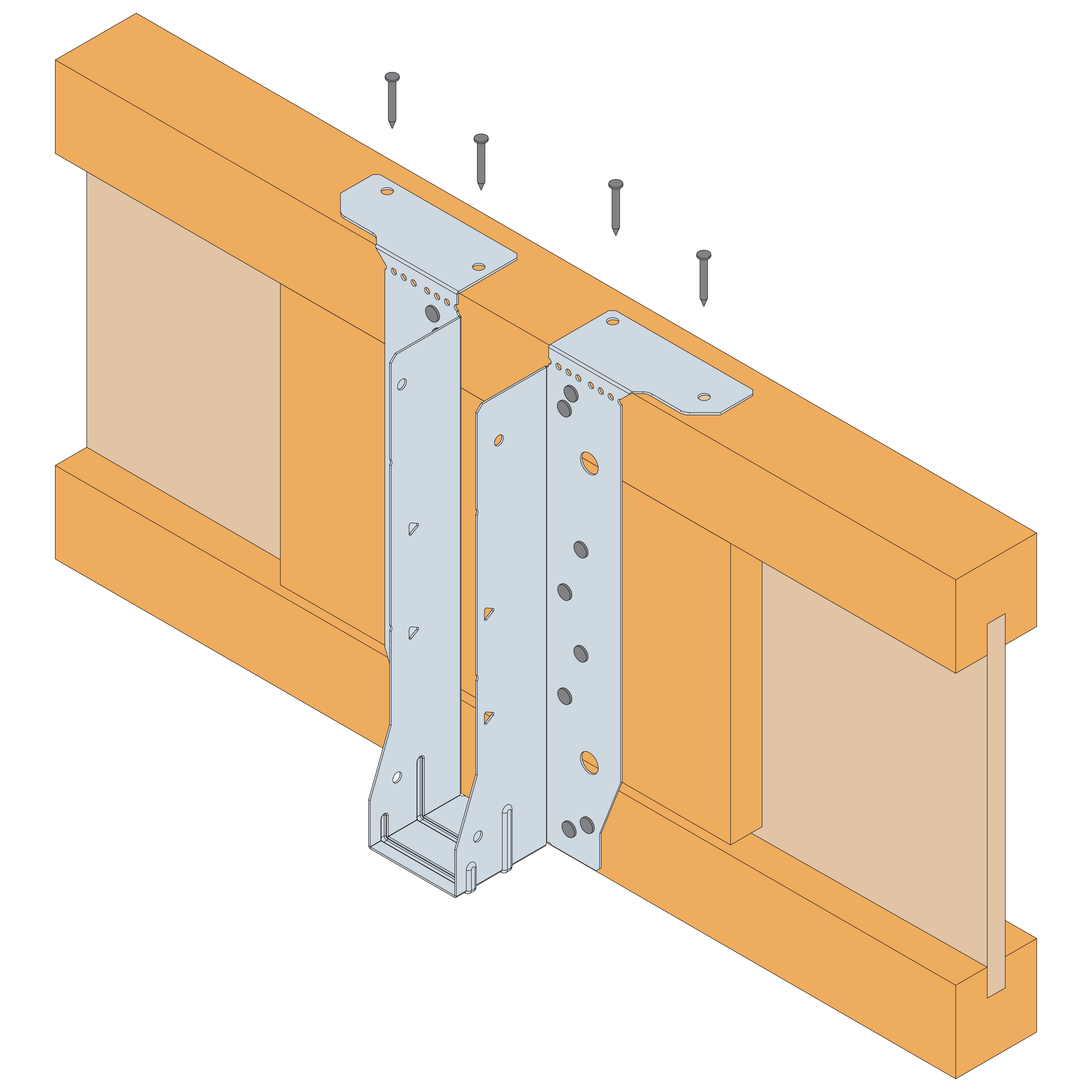

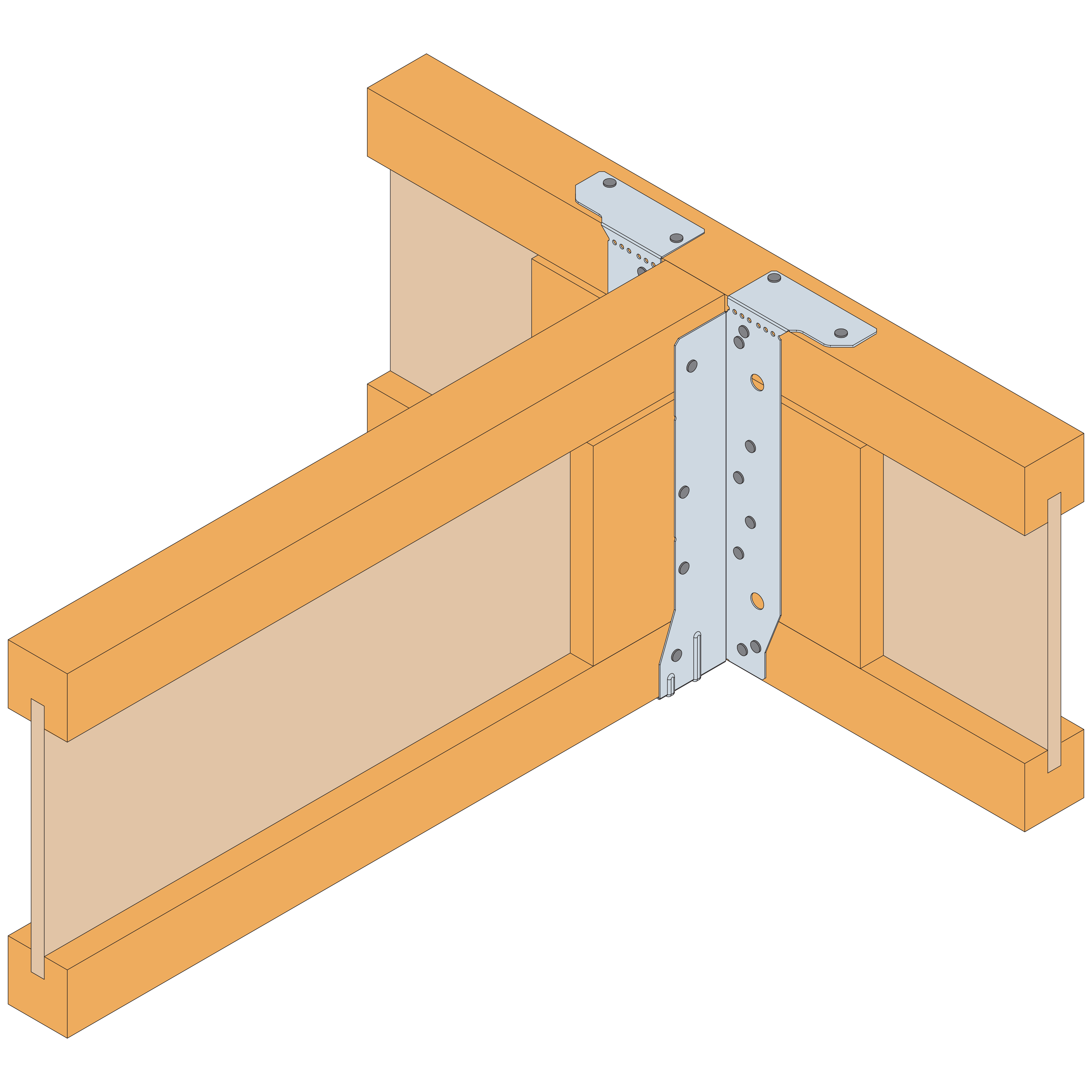

Fixação com as flanges superiores sobre um suporte de viga em I com reforço

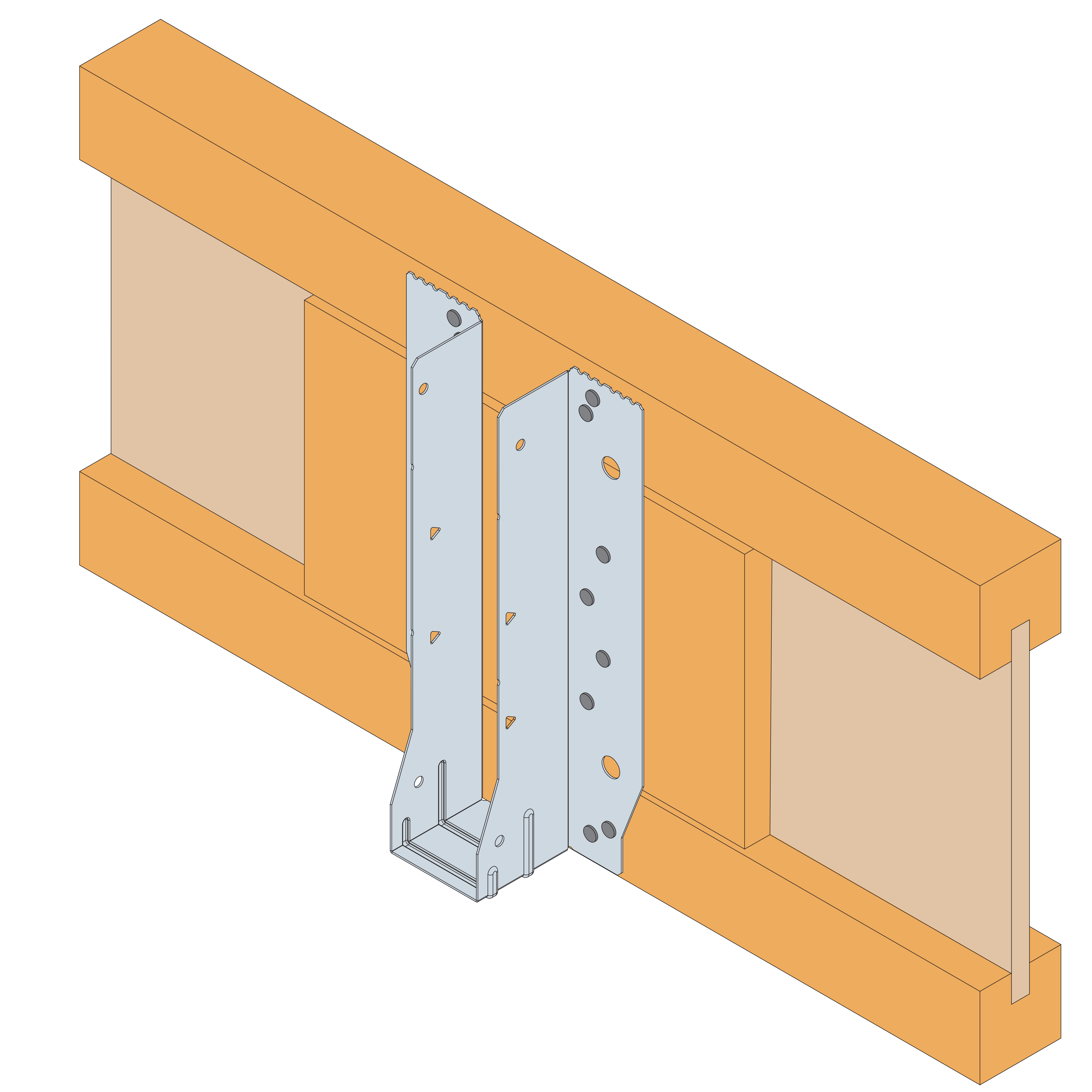

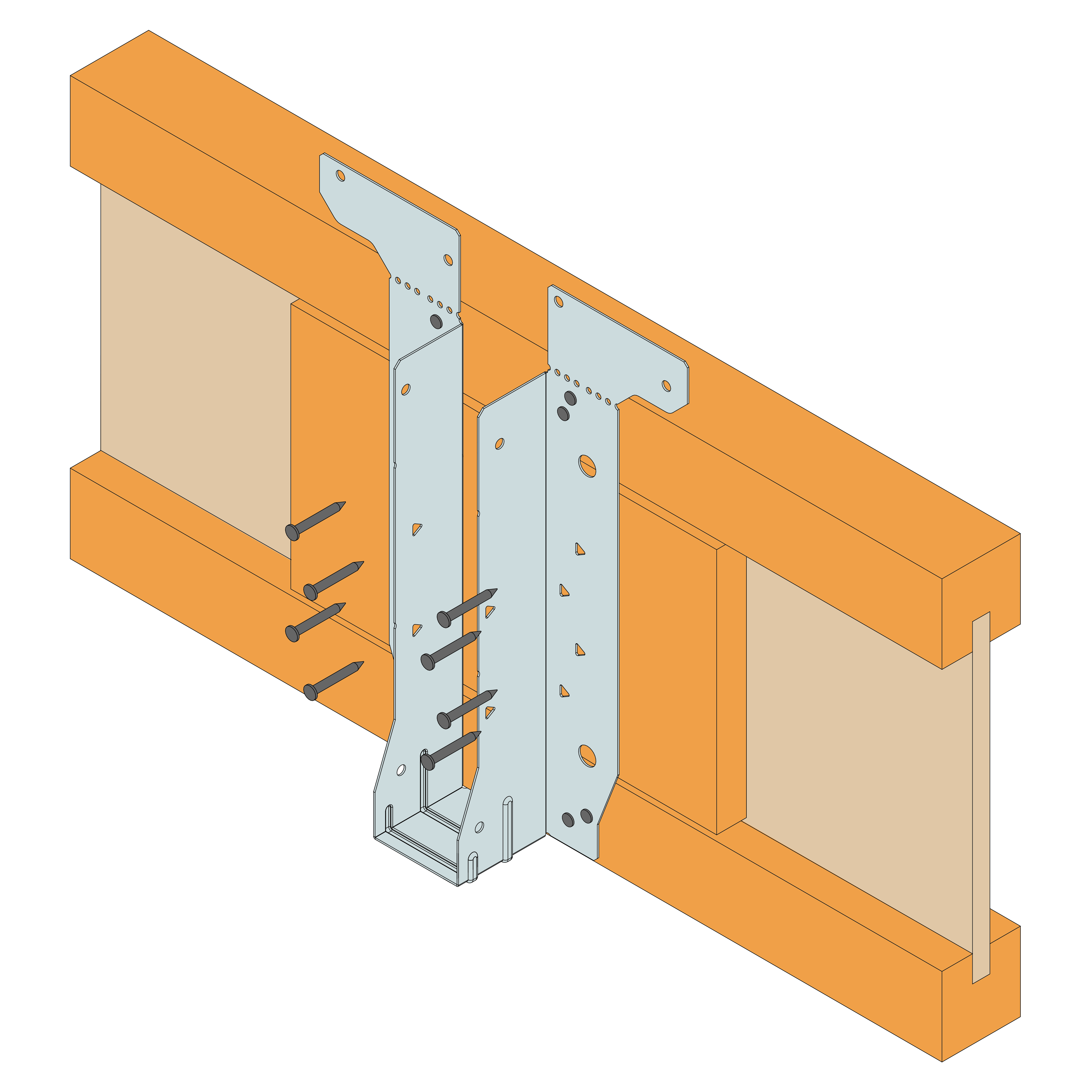

Fixação com as flanges laterais sobre um suporte de viga em I com reforço

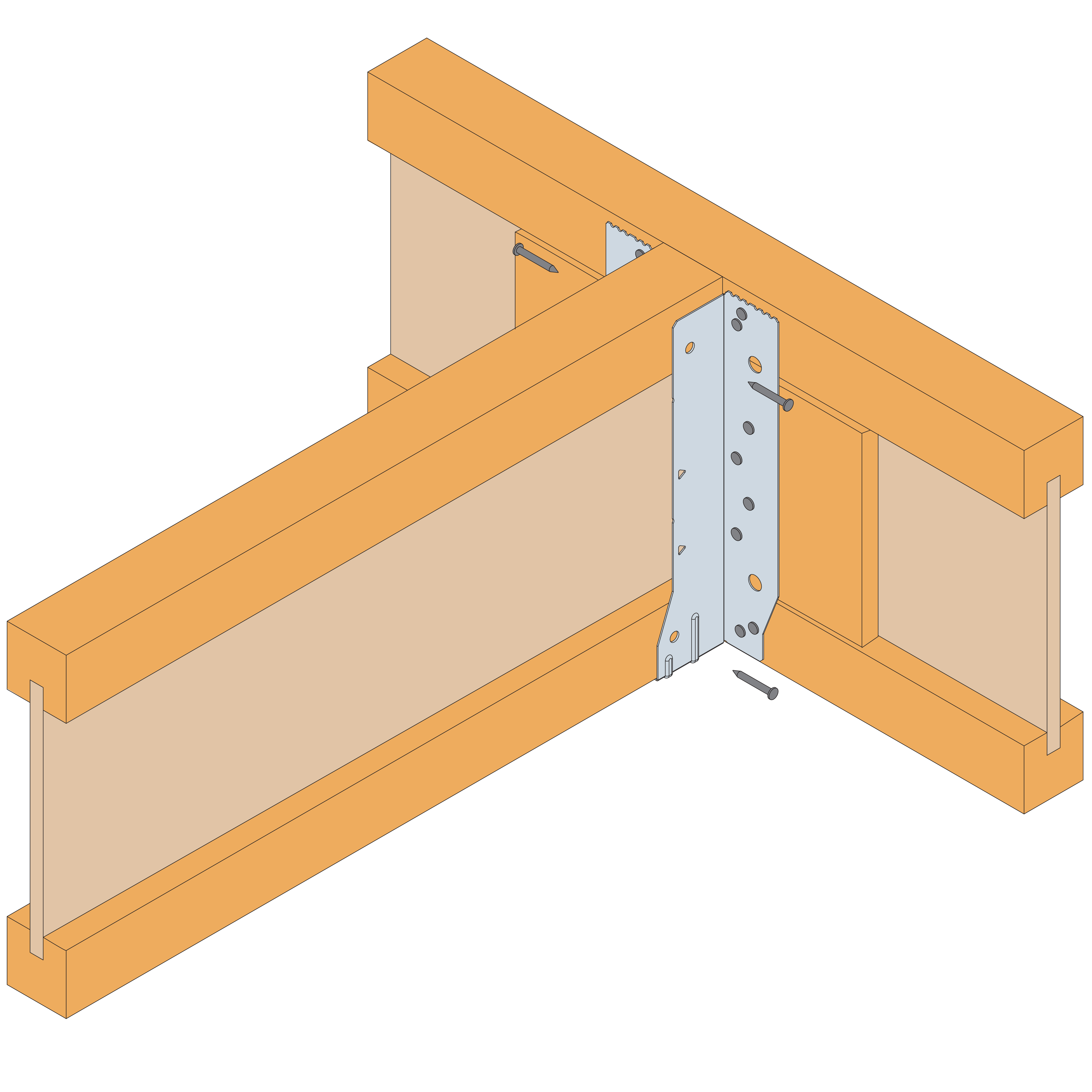

Fixação com as flanges laterais sobre um suporte de viga em I com reforço


Fixação com as flanges superiores sobre um suporte de viga em I com reforço


Fixação com as flanges laterais sobre um suporte de viga em I com reforço


Fixação com as flanges laterais sobre um suporte de viga em I com reforço

Fixação com as flanges superiores sobre um suporte de viga em I com reforço

Fixação a uma viga metálica aberta

Fixação a uma viga metálica aberta


Fixação através dos flanges superiores a uma viga metálica perfurada


Fixação a uma viga metálica aberta

Fixação a uma viga metálica aberta


Tamanho dos blocos de reforço de madeira


Tamanho dos blocos de reforço de madeira


Fixação pelos flanges superiores sobre uma viga metálica perfurada com reforço de madeira


Fixação pelos flanges laterais sobre uma viga metálica perfurada com reforço de madeira


Fixação pelos flanges superiores sobre uma viga metálica perfurada com reforço de madeira


Fixação pelos flanges laterais sobre uma viga metálica perfurada com reforço de madeira


Fixação pelos flanges laterais sobre uma viga metálica perfurada com reforço de madeira


Fixação com flanges laterais sobre um suporte de madeira maciça


Fixação com flanges laterais sobre um suporte de madeira maciça


Fixação com flanges superiores sobre um suporte de madeira maciça


Fixação com flanges superiores sobre um suporte de madeira maciça


Fixação de uma viga metálica aberta por meio de flanges laterais a um suporte de madeira maciça

Fixação com flanges superiores sobre um suporte de madeira maciça

Fixação com flanges laterais sobre um suporte de madeira maciça


Fixação com flanges laterais sobre um suporte de madeira maciça


Fixação com flanges laterais sobre um suporte de madeira maciça


Fixação com flanges superiores sobre um suporte de madeira maciça


Fixação de uma viga metálica aberta por meio de flanges laterais a um suporte de madeira maciça


Fixação com flanges superiores sobre um suporte de madeira maciça


Fixação com flanges laterais sobre um suporte de madeira maciça

Seleccione um dos nossos Websites

Conexões para montagens de carpintarias

Pregos e parafusos

Ancoragens

Quik Drive®

Detalhes do produto

Imagens

Características

Matéria

Vantagens

Suporte

Dados técnicos

Dimensões

Dimensões

Valores característicos - Suporte viga em I

Características dos valores - Suporte de viga metálica aberta

Características dos valores - Suporte de madeira maciça

Alto desempenho de elevação

Characteristic Loads - Solid Headers - SSH

Valores característicos - Suporte rígido

Instalação

Instalação

Instalação

Instruções de instalação padrão do EWH - Aplicável a vigas em I, vigas de aço de teia aberta e elementos de madeira maciça

Instruções de Instalação melhorada do EWH - Aplicável a vigas I, vigas de aço de teia aberta e elementos de madeira maciça

Instruções de Instalação do EWH - Painel Estrutural Isolado

Certification

Declarações de desempenho (DoP)

Homologações técnicas europeia (ETA)

Produtos relacionados

Parafuso com cabeça Torx para conexões

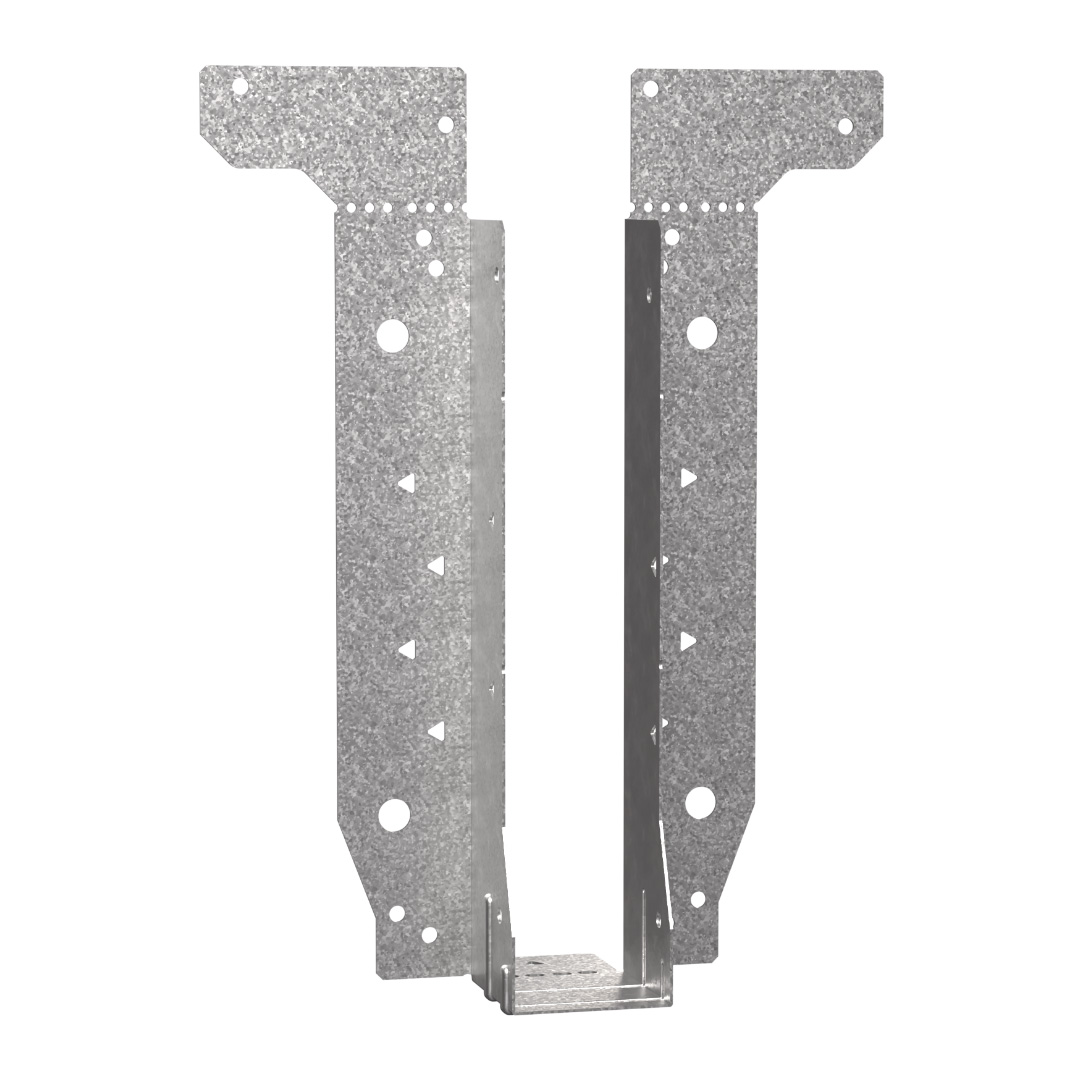

EWH Suportes para vigas em I

EWH200/47

EWH200/61

EWH200/91

EWH219/47

EWH219/61

EWH219/72

EWH219/91

EWH240/47

EWH240/50

EWH240/56

EWH240/61

EWH240/66

EWH240/72

EWH240/91

EWH240/99

EWH245/99

EWH295/99

EWH300/47

EWH300/50

EWH300/56

EWH300/61

EWH300/66

EWH300/72

EWH300/91

EWH300/99

EWH350/72

EWH350/99

EWH360/47

EWH360/61

EWH360/66

EWH360/91

EWH400/61

EWH400/91

EWH400/99

EWH200/47

EWH200/61

EWH200/91

EWH219/47

EWH219/61

EWH219/72

EWH219/91

EWH240/47

EWH240/50

EWH240/56

EWH240/61

EWH240/66

EWH240/72

EWH240/91
