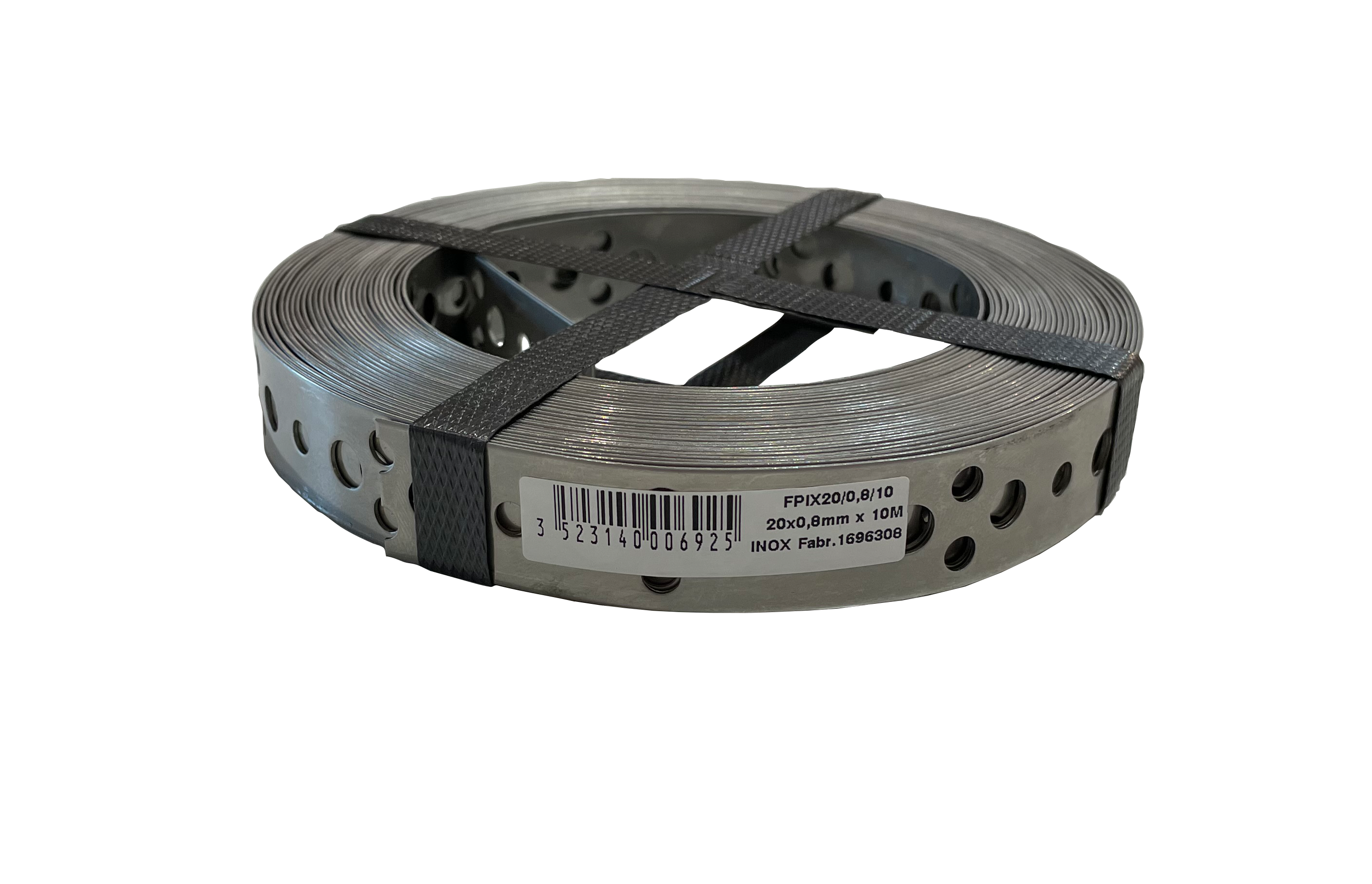

FPIX

Fitas de cintagem perfuradas - Inox A2

As fitas de cintagem respondem aos problemas ligados à deformação das carpintarias. Estas adaptam-se particularmente bem à asna pequena. Permitem, também, responder a diversas aplicações.

Marcação CE
Classe de serviço 3
Aço inoxidável A2
Exterior

Detalhes do produto

Imagens

Características

Matéria

  • Aço inoxidável A2 conforme a norma NF EN 10088,
  • Espessura : 1 a 2 mm consoante os modelos.

Vantagens

  • Flexibilidade de aplicação,
  • Utilização em ambientes agressivos.

Aplicação

Suporte

  • Elemento de suporte : madeira maciça, aglomerado de madeira, madeira laminada colada, aço, betão,
  • Elemento suportado : madeira maciça, aglomerado de madeira, madeira laminada colada, perfil de aço ou PVC.

Áreas de utilização

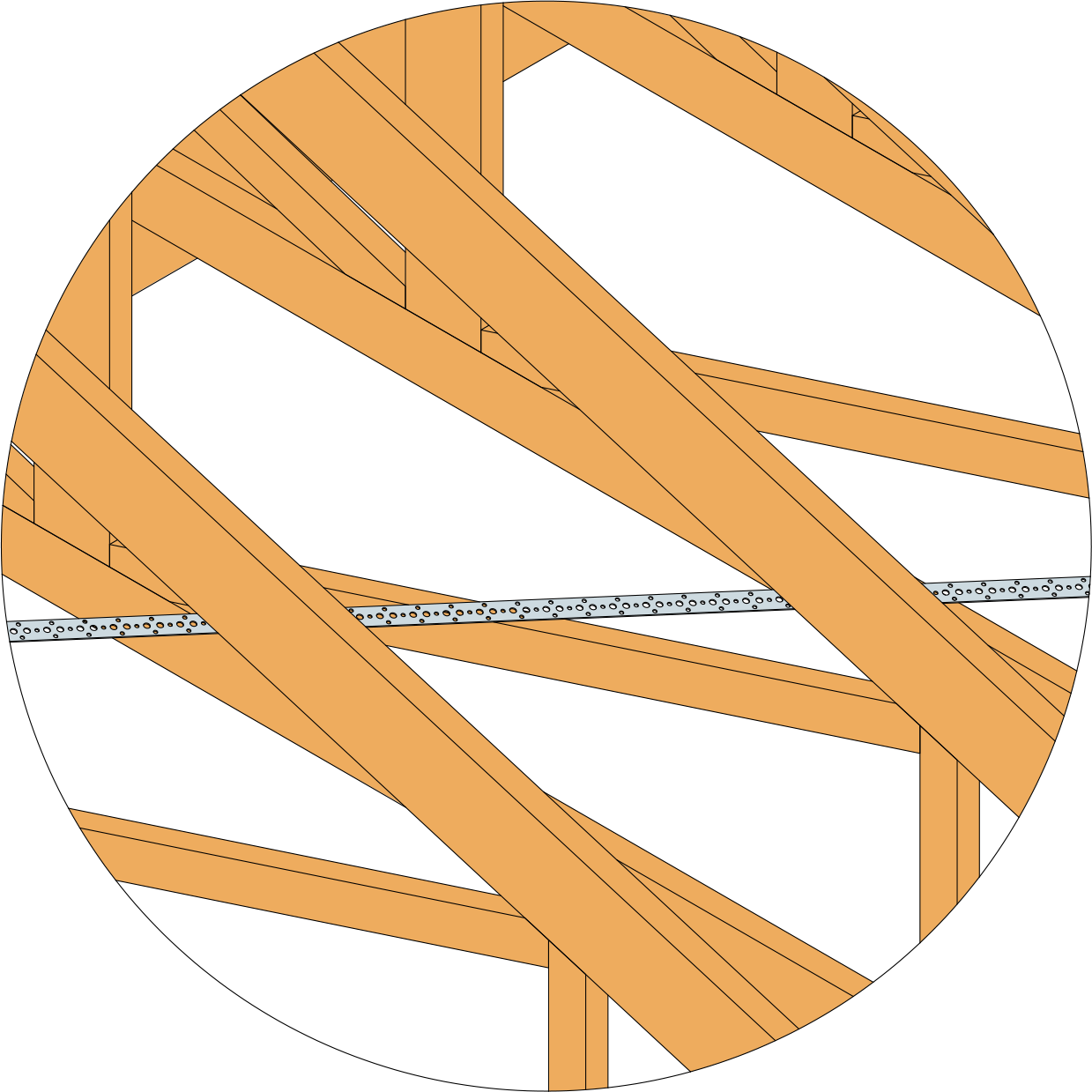

  • Deformação de carpintarias e de paramentos em madeira,
  • Fixação de bainhas,
  • Realização de montagens diversas,
  • Admissão de carga na elevação.

Dados técnicos

Dimensões

Dimensões e valores caraterísticos

Referência Dimensões Perfurações Secção mínima [mm²]
A [mm] B [m] t [mm] Dimensões Dimensões
FPIX20/0.8/1020100.8Ø5Ø78
FPIX30/1.5/2530251.5Ø5Ø830
FPIX40/2/2540252Ø5Ø860

Valores caraterísticos

Referência Valores caraterísticos - Madeira C24 [kN]
R1,k*
Valor máximo CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60
FPIX20/0.8/103,9 / kmod1,66 x n1,83 x n2,22 x n2,36 x n
FPIX30/1.5/2512,3 / kmod1,66 x n1,83 x n2,22 x n2,36 x n
FPIX40/2/2521,8 / kmod1,66 x n1,83 x n2,22 x n2,36 x n

* R1,k é calculado a partir das capacidades dos pregos e não deve ultrapassar o valor máximo.

n = número efetivo de pregos numa linha em conformidade com o Eurocódigo 5 8.3.1.1 (8)

Instalação

Instalação

Fixações

Em madeira :

  • Pregos canelados inox PCRIX Ø4,0.

Em betão :

  • Cavilhas mecânicas de expansão,
  • Cavilhas químicas.

Em aço :

  • Parafusos,
  • Rebites,
  • Parafusos de alta resistência.

Instalação

Utilização de um esticador de fita de cintagem BANSTR :

  1. Pregar a fita de cintagem num dos elementos de madeira.
  2. Esticar a fita de cintagem no elemento seguinte com a ferramenta BANSTR.
  3. Pregar a fita de cintagem neste elemento de madeira.
  4. Repetir a operação até atingir o último elemento e pregar.

Utilização de um esticador de fita de cintagem FMBS :

  1. Pregar a primeira secção da fita de cintagem num dos elementos de madeira.
  2. Pregar a segunda secção da fita de cintagem num segundo elemento de madeira.
  3. Fixar a outra extremidade destas duas fitas de cintagem ao esticador FMBS. de modo que fiquem acopladas no centro da diagonal.
  4. Regular o passo do parafuso para apertar o conjunto.
