PSTD/G
Fixadores de barrotes trapezoidal

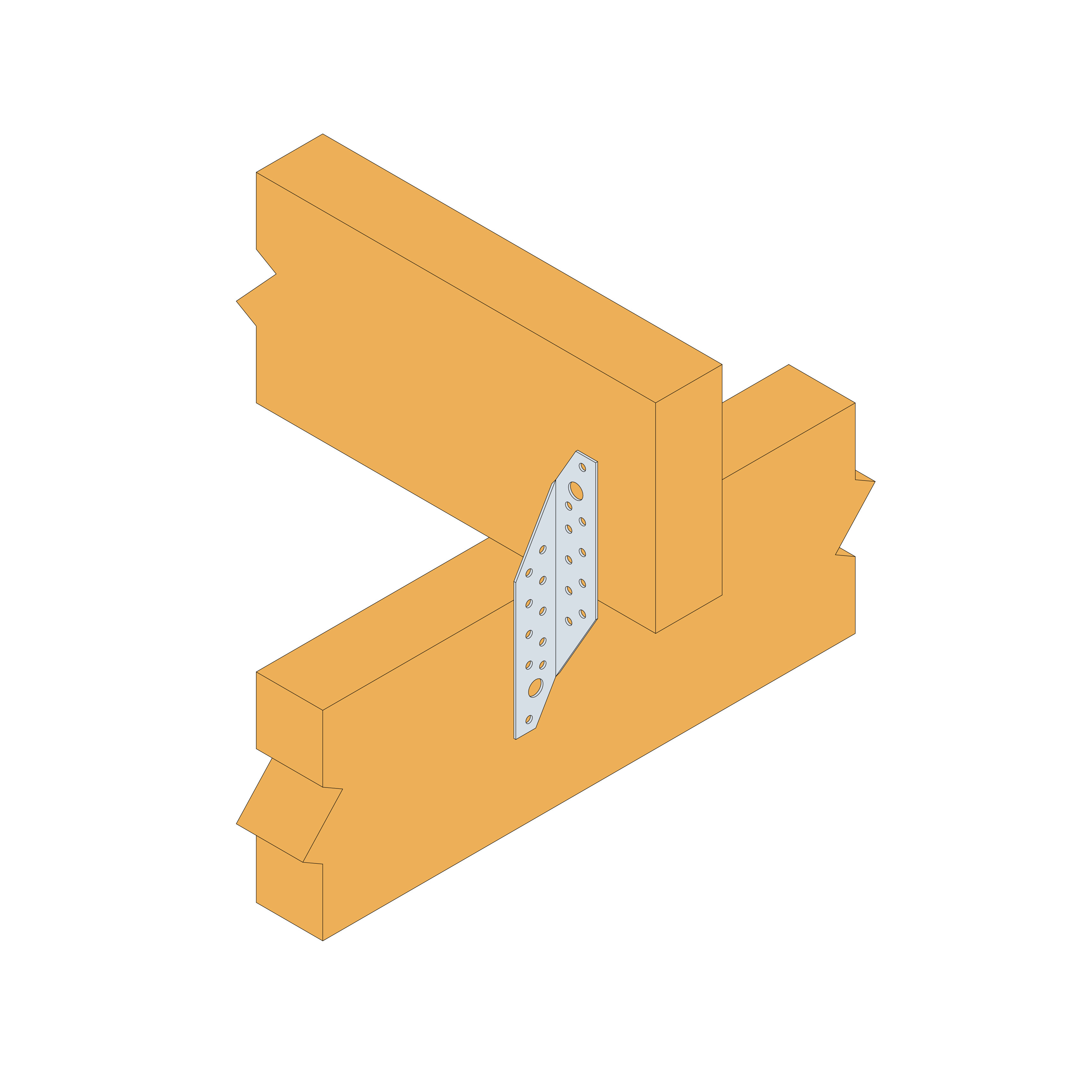

Os fixadores de vigamento direito e esquerdo permitem montar duas peças de madeira com sobreposição a 90°.
Marcação CE
ATE
Classe de serviço 2
Interior
Aço galvanizado Z275
Detalhes do produto
Imagens
Características
Aplicação
Dados técnicos
Dimensões
Dimensões e valores caraterísticos
| Referência | Dimensões [mm] | Perfurações | Nb. pointes par connecteur | Valores caraterísticos [kN] | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | E | Esp. | Pregos | Parafusos | CNA4.0x35 | CNA4.0x50 | ||||||
| Nb. | Diâmetro | Nb. | Diâmetro | R1,k(*) | R2,k(*) | R1,k(*) | R2,k(*) | |||||||
| PSTD180/30/1.5 | 30 | 180 | 30 | 154 | 1.5 | 22 | Ø5 | 2 | Ø11 | 10 | 8.7 | 3.8 | 8.7 | 4.8 |
| PSTG180/30/1.5 | 30 | 180 | 30 | 154 | 1.5 | 22 | Ø5 | 2 | Ø11 | 10 | 8.7 | 3.8 | 8.7 | 4.8 |
