ESCRFTC

Parafuso de cabeça de embeber de rosca completa

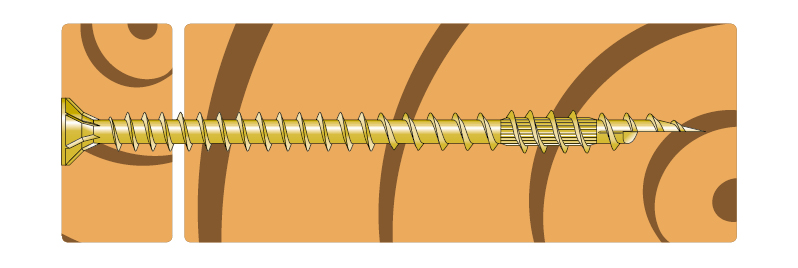

O parafuso estrutural Solid-Drive® de cabeça de embeber de rosca completa ESCRFTC é ideal para as montagens de madeira sobre madeira e de ferragens sobre madeira.

Ficha de Dados Técnicos

Marcação CE

ATE

Classe de serviço 2

Aço eletrozincado amarello

Interior

Solid Wood

Detalhes do produto

Imagens

Características

Materia

Aço eletrogalvanizado amarelo.

Vantagens

Cabeça de embeber : Ideal para a fixação de madeira sobre madeira e de ferragens sobre madeira,
Nervuras de fresagem sob a cabeça: garante um acabamento perfeito da superfície da madeira sem brilho,
Rede assimétrica integral : aumenta os valores de arrancamento e de compressão para máximo suporte,
Meia ponta : redução da distância ao bordo. Efeito de fratura minimizado. Diminuição do binário de aperto em 50%. Não necessita de pré-perfuração. Início de aparafusamento na posição oblíqua,
Marcação da cabeça com inclusão do comprimento em mm que facilita o controlo.

Aplicação

Suporte

Madeira maciça, madeira laminada, CLT, painéis à base de madeira.

Áreas de utilização

Montagens de ferragens sobre madeira e de madeira sobre madeira.

Dados técnicos

Dimensões

Dimensões e valores caraterísticos

Referência	Dimensões de fixacões [mm]
Referência	l	l_g	d₁	d	d_h	Chaves
ESCRFTC8.0X140	140	130	5.2	8	15	T-40
ESCRFTC8.0X160	160	150	5.2		15	T-40
ESCRFTC8.0X180	180	170	5.2		15	T-40
ESCRFTC8.0X200	200	190	5.2		15	T-40
ESCRFTC8.0X220	220	210	5.2		15	T-40
ESCRFTC8.0X240	240	230	5.2		15	T-40
ESCRFTC8.0X260	260	250	5.2		15	T-40
ESCRFTC8.0X300	300	290	5.2		15	T-40
ESCRFTC8.0X350	350	340	5.2		15	T-40
ESCRFTC10.0X240	240	228	6.1	10	18.5	T-50
ESCRFTC10.0X260	260	248	6.1		18.5	T-50
ESCRFTC10.0X280	280	268	6.1		18.5	T-50
ESCRFTC10.0X300	300	288	6.1		18.5	T-50
ESCRFTC10.0X350	350	338	6.1		18.5	T-50
ESCRFTC10.0X400	400	388	6.1		18.5	T-50
ESCRFTC12.0X260	260	240	6.8	12	20	T-50
ESCRFTC12.0X280	280	260	6.8		20	T-50
ESCRFTC12.0X300	300	280	6.8		20	T-50
ESCRFTC12.0X350	350	330	6.8		20	T-50
ESCRFTC12.0X400	400	380	6.8		20	T-50
ESCRFTC12.0X500	500	480	6.8		20	T-50

Propriedades característicos de produto

Referência	Yield Moment – M_y,k [Nm]	Parâmetro de resistência característica ao arrancamento - f_ax,k,90° [N/mm²]	Parâmetro de resistência característica à transversalidade da cabeça - f_head,k [N/mm²]	Capacidade de resistência característica em tração - f_tens,k [kN]
ESCRFTC8.0	20.3	13.1	12.4	24.1
ESCRFTC10.0	36.7	12.5	12.2	40
ESCRFTC12.0	48.5	11.2	11	46.7

Instalação

Distâncias mínimas - Parafusos com carga em cisalhamento

Referência	Distâncias mínimas para os parafusos com carga em cisalhamento [mm]
	Ângulo entre o eixo do esforço e o veio = 0°						Ângulo entre o eixo do esforço e o veio = 90°
	a_1.0	a_2.0	a_3.t.0	a_3.c.0	a_4.t.0	a_4.c.0	a_1.90	a_2.90	a_3.t.90	a_3.c.90	a_4.t.90	a_4.c.90
ESCRFTC8.0	40	32	80	32	24	24	32	32	80	56	32	24
ESCRFTC10.0	50	40	80	40	30	30	40	40	80	70	40	30
ESCRFTC12.0	60	48	84	48	36	36	48	48	84	84	48	36

a₁ e a₂ podem ser multiplicados por 0,85 para uma montagem painel/madeira e por 0,7 para uma montagem aço/madeira.

Distâncias mínimas - Parafusos com carga axial

Referência	Distâncias mínimas para os parafusos com carga axial [mm]
Referência	a₁	a₂	a_3.c	a_4.c
ESCRFTC8.0	40	40	40	32
ESCRFTC10.0	50	50	50	40
ESCRFTC12.0	60	60	60	48

Abacus

Resistências características - Madeira / Madeira

Referência	Resistências características - Madeira / Madeira C24
	Axial		Cisalhamento paralelo ao veio em função de t₁ [Rv.0.k] [kN]							Cisalhamento perpendicular ao veio em função de t₁ [Rv.90.k] [kN]
	t₁ [mm]	R_ax.k [kN]	35 [mm]	40 [mm]	45 [mm]	60 [mm]	75 [mm]	80 [mm]	≥100 [mm]	35 [mm]	40 [mm]	45 [mm]	60 [mm]	75 [mm]	80 [mm]	≥100 [mm]
ESCRFTC8.0X220	110	10.48	5.78	5.99	5.99	5.99	5.99	5.99	5.99	4.65	5.03	5.33	5.4	5.4	5.4	5.4
ESCRFTC8.0X240	120	11.53	6.05	6.25	6.25	6.25	6.25	6.25	6.25	4.65	5.03	5.43	5.56	5.56	5.56	5.56
ESCRFTC8.0X260	130	12.58	6.31	6.51	6.51	6.51	6.51	6.51	6.51	4.65	5.03	5.43	5.56	5.56	5.56	5.56
ESCRFTC8.0X300	150	14.67	6.33	6.74	6.74	6.74	6.74	6.74	6.74	4.65	5.03	5.43	5.56	5.56	5.56	5.56
ESCRFTC8.0X350	175	17.29	6.33	6.74	6.74	6.74	6.74	6.74	6.74	4.65	5.03	5.43	5.56	5.56	5.56	5.56
ESCRFTC10.0X240	120	13.38	-	7.87	8.23	8.35	8.35	8.35	8.35	-	6.59	6.85	7.43	7.43	7.43	7.43
ESCRFTC10.0X260	130	14.63	-	8.18	8.54	8.66	8.66	8.66	8.66	-	6.59	7.02	7.74	7.74	7.74	7.74
ESCRFTC10.0X280	140	15.88	-	8.49	8.85	8.98	8.98	8.98	8.98	-	6.59	7.02	8.06	8.06	8.06	8.06
ESCRFTC10.0X300	150	17.13	-	8.8	9.16	9.29	9.29	9.29	9.29	-	6.59	7.02	8.18	8.18	8.18	8.18
ESCRFTC10.0X350	175	20.25	-	9.05	9.77	10.01	10.01	10.01	10.01	-	6.59	7.02	8.18	8.18	8.18	8.18
ESCRFTC10.0X400	200	21.13	-	9.05	9.77	10.01	10.01	10.01	10.01	-	6.59	7.02	8.18	8.18	8.18	8.18
ESCRFTC12.0X280	140	15.46	-	-	-	-	-	10.1	10.1	-	-	-	-	-	8.9	8.9
ESCRFTC12.0X300	150	16.8	-	-	-	-	-	10.44	10.44	-	-	-	-	-	9.24	9.24
ESCRFTC12.0X350	175	20.16	-	-	-	-	-	11.28	11.28	-	-	-	-	-	10.08	10.08
ESCRFTC12.0X400	200	23.52	-	-	-	-	-	12.12	12.12	-	-	-	-	-	10.08	10.08
ESCRFTC12.0X500	250	30.24	-	-	-	-	-	12.47	12.47	-	-	-	-	-	10.08	10.08

Estas resistências são válidas para:

Uma espessura de madeira sob a cabeça inferior ou igual ao valor t₁ apresentado na coluna adjacente.
Um parafuso cujo eixo se situa entre 45 e 90° em relação ao veio da madeira no caso dos ESCR(XXX) e a 90° em relação ao veio da madeira no caso dos outros parafusos.

Nos parafusos de fixação (rosca parcial), a dimensão t₁ corresponde à espessura máxima para a qual a rosca se encontra integralmente na madeira do lado do prego, o que garante uma fixação ótima na colocação.
As resistências ao cisalhamento são indicadas para várias espessuras de madeira sob a cabeça t₁ e para as seguintes configurações:

Eixo do esforço a 0° do veio das duas madeiras R_v.0°.k
Eixo do esforço a 90° do veio das duas madeiras R_v.90°.k

Estas resistências são válidas para madeira da classe mecânica C24 ou superior.
A hipótese de perfuração para o cálculo das cargas e das distâncias mínimas é validada.
Para todos os parafusos com rosca parcial, as resistências só são apresentadas para as configurações nas quais a rosca não ultrapasse mais de 5 mm no elemento de madeira sob a cabeça, de modo a garantir uma fixação ótima.
A cláusula (2) da secção 8.3.1.2 da EN1995-1-1:204+A2:2014 relativa à profundidade de penetração é ignorada neste cálculo.

Resistências características - Aço / Madeira

Referência	Resistências características - Aço / Madeira C24
	Axial [Rax.st.k] [kN]	Cisalhamento placa fina		Cisalhamento placa espessa
	Axial [Rax.st.k] [kN]	R_v.0.st.k [kN]	R_v.90.st.k [kN]	R_v.0.st.k [kN]	R_v.90.st.k [kN]
ESCRFTC8.0X180	-	-	-	-	-
ESCRFTC8.0X200	-	-	-	-	-
ESCRFTC8.0X220	22.01	6.74	5.56	9.53	7.86
ESCRFTC8.0X240	24.1	6.74	5.56	9.53	7.86
ESCRFTC8.0X260	24.1	6.74	5.56	9.53	7.86
ESCRFTC8.0X300	24.1	6.74	5.56	9.53	7.86
ESCRFTC8.0X350	24.1	6.74	5.56	9.53	7.86
ESCRFTC10.0X240	28.5	10.01	8.18	14.16	11.56
ESCRFTC10.0X260	31	10.01	8.18	14.16	11.56
ESCRFTC10.0X280	33.5	10.01	8.18	14.16	11.56
ESCRFTC10.0X300	36	10.01	8.18	14.16	11.56
ESCRFTC10.0X350	40	10.01	8.18	14.16	11.56
ESCRFTC10.0X400	40	10.01	8.18	14.16	11.56
ESCRFTC12.0X280	34.94	12.47	10.08	17.55	14.26
ESCRFTC12.0X300	37.63	12.47	10.08	17.64	14.26
ESCRFTC12.0X350	44.35	12.47	10.08	17.64	14.26
ESCRFTC12.0X400	46.7	12.47	10.08	17.64	14.26
ESCRFTC12.0X500	46.7	12.47	10.08	17.64	14.26

As resistências ao cisalhamento são indicadas para um aço espesso (t_st = d) e fino (t_st = 0,5 xd) para as seguintes configurações:

Eixo do esforço a 0° do veio da madeira R_v.0°.k
Eixo do esforço a 90° do veio da madeira R_v.90°.k

Estas resistências são válidas para madeira da classe mecânica C24 ou superior.
As resistências para as espessuras de aço intermédias podem ser obtidas por interpolação entre os valores para placa de aço fina e espessa.
A hipótese de perfuração para o cálculo das cargas e das distâncias mínimas é validada.

Resistências características - Par de parafusos cruzados

Referência	Resistências características - Par de parafusos cruzados
	Elemento de suporte	Elemento suportado			Distância de inserção		Valores característicos (extração/deformação) R_v,k,pair = min(R_w,k,pair ; R_buck,k,pair) [kN]
		h_j min [mm]	1 par	2 pares	m [mm]	m_i [mm]	1 par		2 pares
		h_j min [mm]	b_j min [mm]	b_j min 2 [mm]	m [mm]	m_i [mm]	R_w.k.pair [kN]	R_buck.k.pair [kN]	R_w.k.pair [kN]	R_buck.k.pair [kN]
ESCRFTC8.0X220	88	168	84	124	82	87	14.82	7.41 + 13.99 /kmod	27.66	13.82 + 26.11 /kmod
ESCRFTC8.0X240	95	182	84	124	89	94	16.3	8.15 + 13.99 /kmod	30.42	15.21 + 26.11 /kmod
ESCRFTC8.0X260	102	196	84	124	96	101	17.79	8.89 + 13.99 /kmod	33.19	16.59 + 26.11 /kmod
ESCRFTC8.0X300	117	225	84	124	111	116	20.75	10.37 + 13.99 /kmod	38.72	19.35 + 26.11 /kmod
ESCRFTC8.0X350	134	260	84	124	128	133	24.45	12.22 + 13.99 /kmod	45.63	22.81 + 26.11 /kmod
ESCRFTC10.0X240	95	182	105	155	89	94	18.92	9.45 + 19.62 /kmod	35.3	17.64 + 36.62 /kmod
ESCRFTC10.0X260	102	196	105	155	96	101	20.68	10.34 + 19.62 /kmod	38.6	19.29 + 36.62 /kmod
ESCRFTC10.0X280	109	210	105	155	103	108	22.45	11.22 + 19.62 /kmod	41.89	20.94 + 36.62 /kmod
ESCRFTC10.0X300	117	225	105	155	111	116	24.22	12.1 + 19.62 /kmod	45.19	22.59 + 36.62 /kmod
ESCRFTC10.0X350	134	260	105	155	128	133	28.64	14.31 + 19.62 /kmod	53.44	26.72 + 36.62 /kmod
ESCRFTC10.0X400	152	295	105	155	146	151	29.88	14.93 + 19.62 /kmod	55.75	27.87 + 36.62 /kmod
ESCRFTC12.0X260	-	-	-	-	-	-	-	-	-	-
ESCRFTC12.0X280	109	210	126	186	103	108	21.86	10.92 + 24.81 /kmod	40.79	20.39 + 46.29 /kmod
ESCRFTC12.0X300	117	225	126	186	111	116	23.76	11.87 + 24.81 /kmod	44.34	22.16 + 46.29 /kmod
ESCRFTC12.0X350	134	260	126	186	128	133	28.51	14.25 + 24.81 /kmod	53.2	26.6 + 46.29 /kmod
ESCRFTC12.0X400	152	295	126	186	146	151	33.26	16.63 + 24.81 /kmod	62.07	31.03 + 46.29 /kmod
ESCRFTC12.0X500	187	366	126	186	181	186	42.77	21.38 + 24.81 /kmod	79.8	39.9 + 46.29 /kmod
