SDW

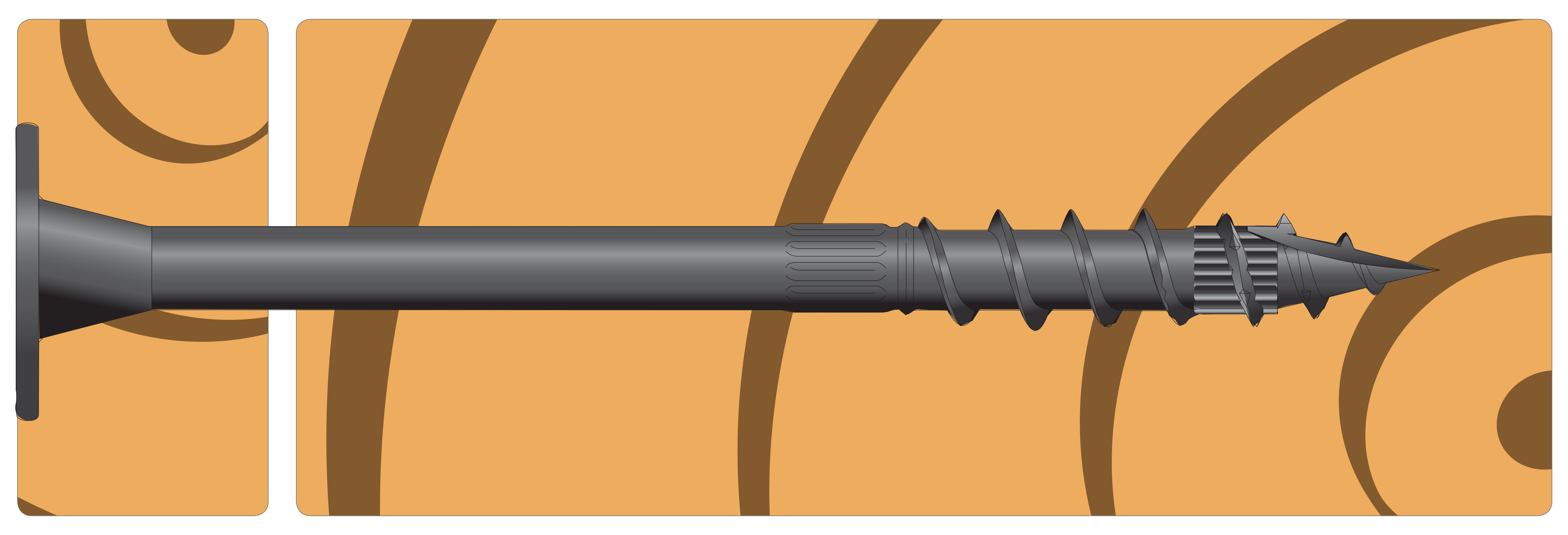

Parafuso para madeira de construção

O parafuso para madeira de construção SDW foi especialmente concebido para montagens com elementos de madeira, como as asnas múltiplas (2 ou 3 dobragens) e os produtos de construção de madeira (laminada-colada, LVL, ...), mas também para a madeira maciça (elementos de esquadria, ...).

Ficha de Dados Técnicos

Marcação CE

Classe de serviço 2

Interior

E-Coat Preto

Solid Wood

Detalhes do produto

Imagens

Características

Matéria

Aço temperado.

Vantagens

A cabeça plana permite reduzir os problemas durante o manuseamento e a instalação dos elementos.
O elevado desempenho em cisalhamento permite um maior espaçamento entre parafusos.
O roscado parcial permite o aperto das diferentes dobragens entre si.
A presença de um escareador evita o aquecimento do parafuso durante a instalação,
Não necessita de pré-perfuração,
Cabeça com impressão estrela profunda que melhora o caminho do parafuso e a duração de vida das pontas.

Aplicação

Suporte

Pilar de madeira,
Asna pequena.

Áreas de utilização

Fixação de diversos elementos de madeira (pilares de esquadria, asnas pequenas, etc.).

Dados técnicos

Dimensões

Dimensões

Referência	Dimensões de fixacões [mm]					Chaves	Box Quantity
Referência	l	l_g	d₁	d	d_h	Chaves	Box Quantity
SDW22258-R50E	66	36	5.6	8	19	T-40	50
SDW22338-R50E	86	40		8	19	T-40	50
SDW22438-R50E	111	37		8	19	T-40	50
SDW22600-R50E	152	37		8	19	T-40	50

Valores caraterísticos

Referência	Momento do escoamento plástico característico – M_y,k [M_y.k] [Nm]	Parâmetro de resistência característica ao arrancamento - f_ax,k,90° [f_ax.k.90°] [N/mm²]	Parâmetro de resistência característica à transversalidade da cabeça - f_head,k [f_head.k] [N/mm²]	Capacidade de resistência característica em tração - f_tens,k [f_tens.k] [kN]	Resistência característica à torção - f_tor,k [f_tor.k] [Nm]	Rácio de torção
SDW22258-R50E	17.4	13.2	21.4	21.4	24.2	4.5
SDW22338-R50E	17.4	13.2	21.4	21.4	24.2	4.5
SDW22438-R50E	17.4	13.2	21.4	21.4	24.2	4.5
SDW22600-R50E	17.4	13.2	21.4	21.4	24.2	4.5

Instalação

Os parafusos SDW são facilmente instalados com a ajuda de uma aparafusadora de baixa velocidade(velocidade inferior ou igual a 2500 tr/min) e uma chave T40 (cada caixa de parafusos inclui uma chave),
Não é necessário fazer furos,

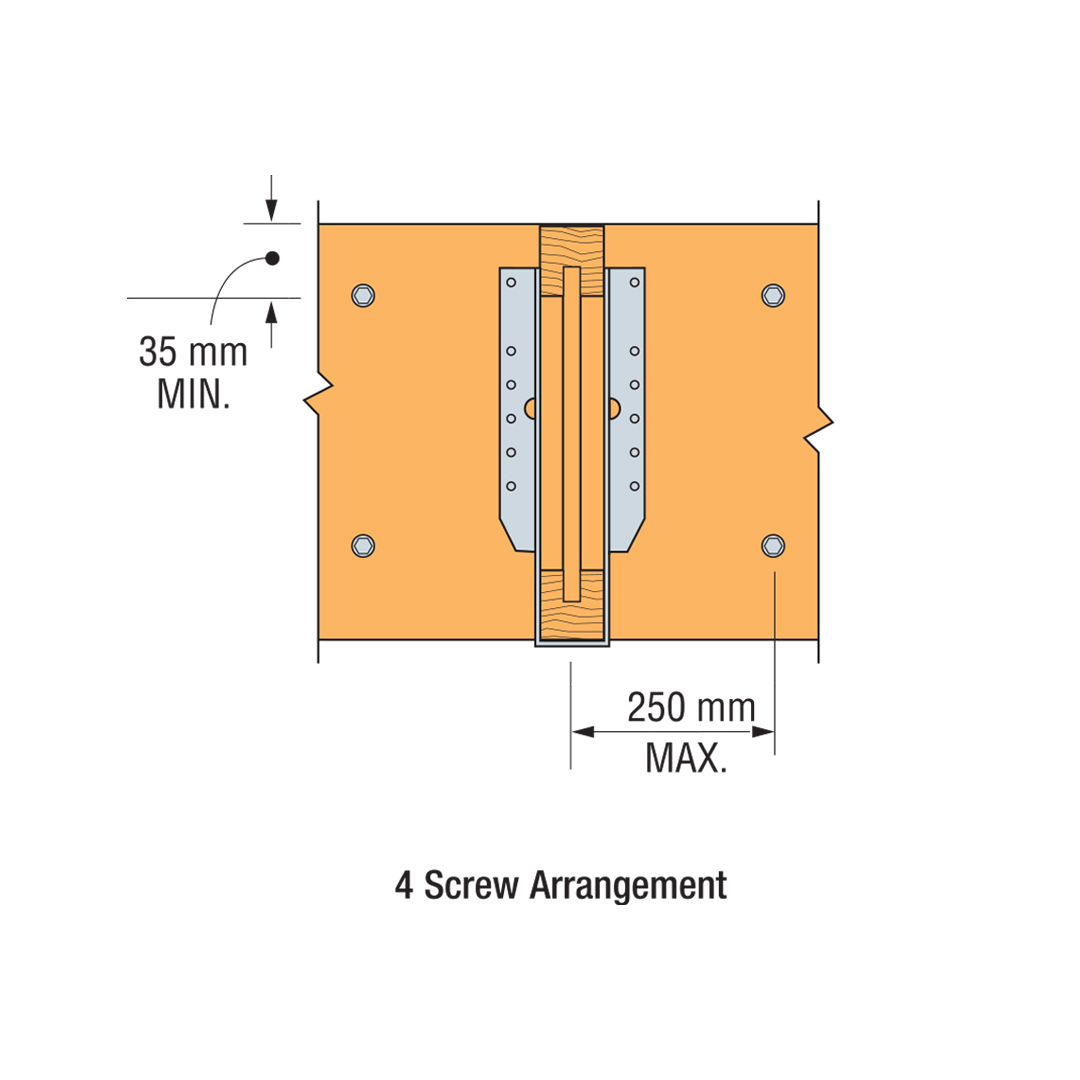

Para evitar os restantes elementos da montagem ou os defeitos da madeira, o parafuso pode ser desviado até 75 mm.

Stud Wall Assembly

Truss Assembly

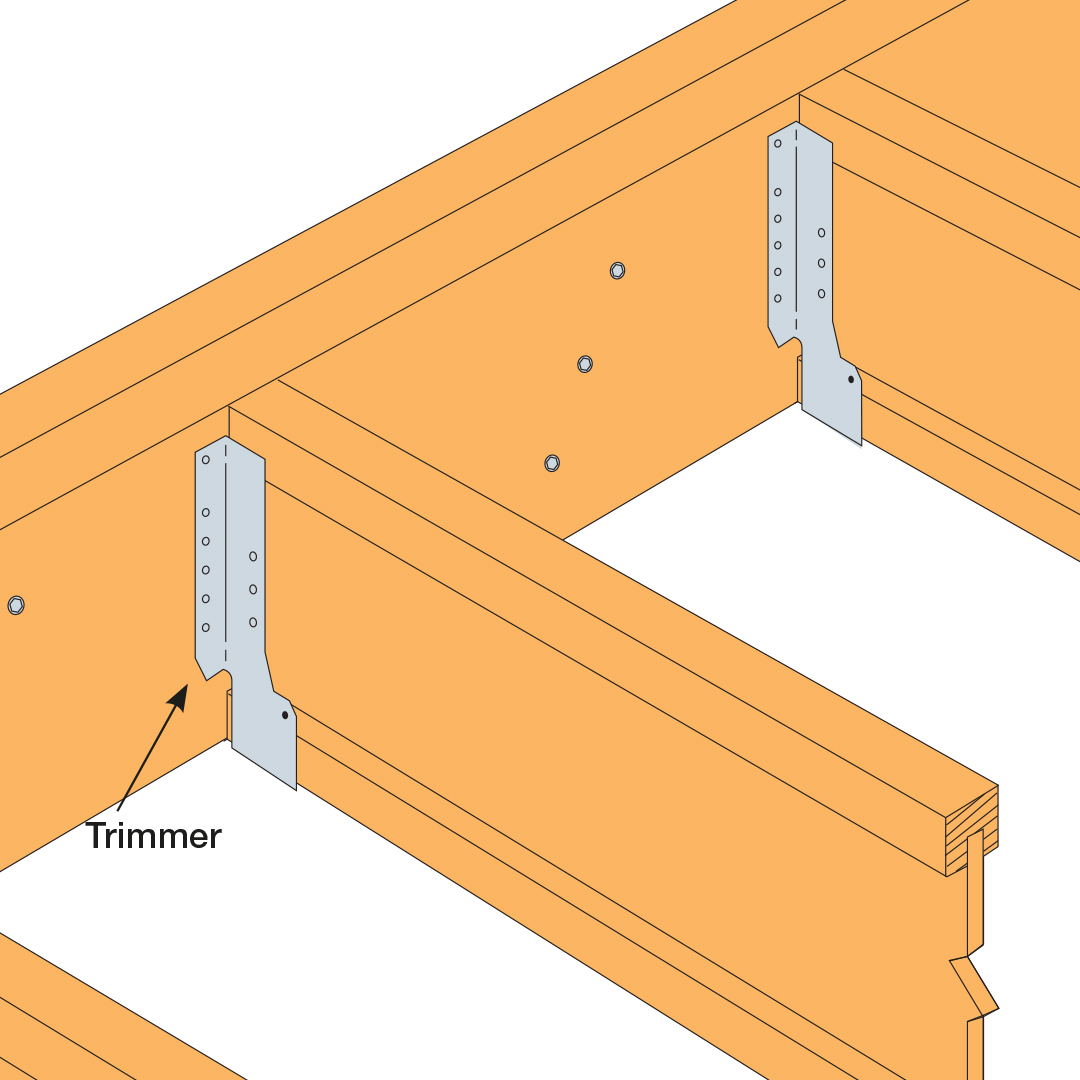

Frame Reinforcement

Technical Notes

Autres

montage-gabarit-sdw-portugais.pdf (432.96 KB)

Abacus

Resistências características - Madeira / Madeira

Referência	Resistências características - Madeira / Madeira C24
	Axial		Cisalhamento paralelo ao veio em função de t₁ [Rv.0.k] [kN]							Cisalhamento perpendicular ao veio em função de t₁ [Rv.90.k] [kN]
	t₁ [mm]	R_ax.k [kN]	35 [mm]	40 [mm]	45 [mm]	60 [mm]	75 [mm]	80 [mm]	≥100 [mm]	35 [mm]	40 [mm]	45 [mm]	60 [mm]	75 [mm]	80 [mm]	≥100 [mm]
SDW22258-R50E	35	3.13	3.08	2.95	-	-	-	-	-	2.38	2.42	-	-	-	-	-
SDW22338-R50E	46	3.79	3.41	3.62	3.62	-	-	-	-	2.79	2.94	2.97	-	-	-	-
SDW22438-R50E	75	3.41	3.32	3.52	3.52	3.52	3.36	3.14	-	2.7	2.84	3	3.08	2.73	2.59	-
SDW22600-R50E	116	3.41	3.32	3.52	3.52	3.52	3.52	3.52	3.52	2.7	2.84	3	3.08	3.08	3.08	3.08

Estas resistências são válidas para:

Uma espessura de madeira sob a cabeça inferior ou igual ao valor t₁ apresentado na coluna adjacente.
Um parafuso cujo eixo se situa entre 45 e 90° em relação ao veio da madeira no caso dos ESCR(XXX) e a 90° em relação ao veio da madeira no caso dos outros parafusos.

Nos parafusos de fixação (rosca parcial), a dimensão t₁ corresponde à espessura máxima para a qual a rosca se encontra integralmente na madeira do lado do prego, o que garante uma fixação ótima na colocação.
As resistências ao cisalhamento são indicadas para várias espessuras de madeira sob a cabeça t₁ e para as seguintes configurações:

Eixo do esforço a 0° do veio das duas madeiras R_v.0°.k
Eixo do esforço a 90° do veio das duas madeiras R_v.90°.k

Estas resistências são válidas para madeira da classe mecânica C24 ou superior.
A hipótese de perfuração para o cálculo das cargas e das distâncias mínimas é validada.
Para todos os parafusos com rosca parcial, as resistências só são apresentadas para as configurações nas quais a rosca não ultrapasse mais de 5 mm no elemento de madeira sob a cabeça, de modo a garantir uma fixação ótima.
A cláusula (2) da secção 8.3.1.2 da EN1995-1-1:204+A2:2014 relativa à profundidade de penetração é ignorada neste cálculo.

Resistências características - Aço / Madeira

Referência	Resistências características - Aço / Madeira C24
	Axial [Rax.st.k] [kN]	Cisalhamento placa fina		Cisalhamento placa espessa
	Axial [Rax.st.k] [kN]	R_v.0.st.k [kN]	R_v.90.st.k [kN]	R_v.0.st.k [kN]	R_v.90.st.k [kN]
SDW22258-R50E	3.13	3.45	2.94	4.55	3.93
SDW22338-R50E	3.79	3.62	3.17	4.72	4.09
SDW22438-R50E	3.41	3.52	3.08	4.63	4
SDW22600-R50E	3.41	3.52	3.08	4.63	4

As resistências ao cisalhamento são indicadas para um aço espesso (t_st= d) e fino (t_st = 0,5 xd) para as seguintes configurações:

Eixo do esforço a 0° do veio da madeira R_v.0°.k
Eixo do esforço a 90° do veio da madeira R_v.90°.k

Estas resistências são válidas para madeira da classe mecânica C24 ou superior.
As resistências para as espessuras de aço intermédias podem ser obtidas por interpolação entre os valores para placa de aço fina e espessa.
A hipótese de perfuração para o cálculo das cargas e das distâncias mínimas é validada.

Resistências características - Mural / Pilar

Referência	Resistências características - Mural / Pilar C24
	Espessura mínima do pilar [mm]	Distância mínima do rebite inferior do mural a_4.c [mm]	Resistência ao cisalhamento em função da espessura do mural t₁ [Rv.90-0.k] [kN]
	Espessura mínima do pilar [mm]	Distância mínima do rebite inferior do mural a_4.c [mm]	35 [mm]	40 [mm]	45 [mm]	60 [mm]	75 [mm]	80 [mm]	90 [mm]	≥100 [mm]
SDW22258-R50E	46	23	2.99	2.67	-	-	-	-	-	-
SDW22338-R50E	46	23	3.36	3.36	3.36	-	-	-	-	-
SDW22438-R50E	46	23	3.27	3.27	3.27	3.27	3.19	2.86	-	-
SDW22600-R50E	46	23	3.27	3.27	3.27	3.27	3.27	3.27	3.27	3.27
