PPUP

Pé de prumo em U com placa

A placa inferior deste pé de prumo em U permite ancorar o prumo diretamente sobre a laje de betão. Não precisa de reserva e a estrutura pode ser realizada após a selagem da placa.

Ficha de Dados Técnicos

Marcação CE

ATE

Classe de serviço 3

Exterior

Aço galvanizado

Detalhes do produto

Imagens

Características

Matéria

Aço S235JR conforme a norma NF EN 10025,
Acabamento galvanizado a quente conforme a norma NF EN ISO 1461,
Espessura : 5 mm.

Vantagens

Capacidade de carga em elevação.

Aplicação

Suporte

Elemento de suporte: madeira maciça, laminada colada, betão, aço,
Elemento suportado : madeira maciça, laminada colada.

Áreas de utilização

Alpendres,
Pérgulas,
Varandas,
Terraços,
Parapeitos.

Dados técnicos

Dimensões

Dimensões e valores caraterísticos

Referência	Dimensões e valores caraterísticos [mm]									Furos		Perfurações platine
Referência	A	B	C	D	E	F	G	t₁	t₂	Ø5	Qdad	Ø12
PPUP70	70	70	126.5	100	100	101	48.3	5	4	10	2	4
PPUP90	90	70	126.5	100	100	101	48.3	5	4	10	2	4

Valores Caraterísticos

Referência	Valores caraterísticos - Madeira/betão
	Fixacões				Valores característicos - Madeira C24 [kN]
	Sobre prumo		Sobre betão		R_1.k		R_2.k		R_3.k		R_4.k
	Qdad	Tipo	Qdad	Tipo	CNA4.0x40	CNA4.0x50	CNA4.0x40	CNA4.0x50	CNA4.0x40	CNA4.0x50	CNA4.0x40	CNA4.0x50
PPUP70	10	CNA	4	Ø10	92.2	-	17.8	-	10.7	-	8,2/(kmod^0,5)	-
PPUP90	10	CNA	4	Ø10	-	min(121,5;102,8/kmod)	-	21.9	-	min(13,1;14,1/kmod)	-	10,6/(kmod^0,5)

* Consulte a gama de ancoragem Simpson Strong-Tie para identificar um ancoragem adequado. As soluções gerais de ancoragem, de escolher em função do tipo de betão, das distâncias caraterísticas e no bordo e entre ancoragens.

Valores Característicos simplificadas

Referência	Valores caraterísticos simplificados - Madeira/betão
	Fixacões				Valores característicos simplificadas - Madeira C24 [kN]
	Sobre prumo		Sobre betão		R_1.k*		R_2.k		R_3.k*		R_4.k*
	Qdad	Tipo	Qdad	Tipo	CNA4.0x40	CNA4.0x50	CNA4.0x40	CNA4.0x50	CNA4.0x40	CNA4.0x50	CNA4.0x40	CNA4.0x50
PPUP70	10	CNA	4	Ø10	92.2	-	17.8	-	10.7	-	9.8	-
PPUP90	10	CNA	4	Ø10	-	121.5	-	21.9	-	13.1	-	12.6

* Consulte a gama de ancoragem Simpson Strong-Tie para identificar um ancoragem adequado. As soluções gerais de ancoragem são BOAXII, SET-XP, WA, AT-HP, de escolher em função do tipo de betão, das distâncias caraterísticas e no bordo e entre ancoragens.

** Ver a gama de ancoragem Simpson Strong-Tie para encontrar o produto apropriado. As soluções de ancoragem típicas e dependem do tipo de betão, entre-eixo e das distâncias nos bordos.

Instalação

Fixação

Em madeira :

Parafusos CSA-Z 5,0.

Em betão :

Cavilha mecânica : perno FM 753 EVO M10x78/5 ou alternativa FM-753 M10x75/5 3DG (Revestimento adequado para utilização no exterior),
Ancoragem química : resina AT-HP + Haste roscada LMAS M10-120/25.

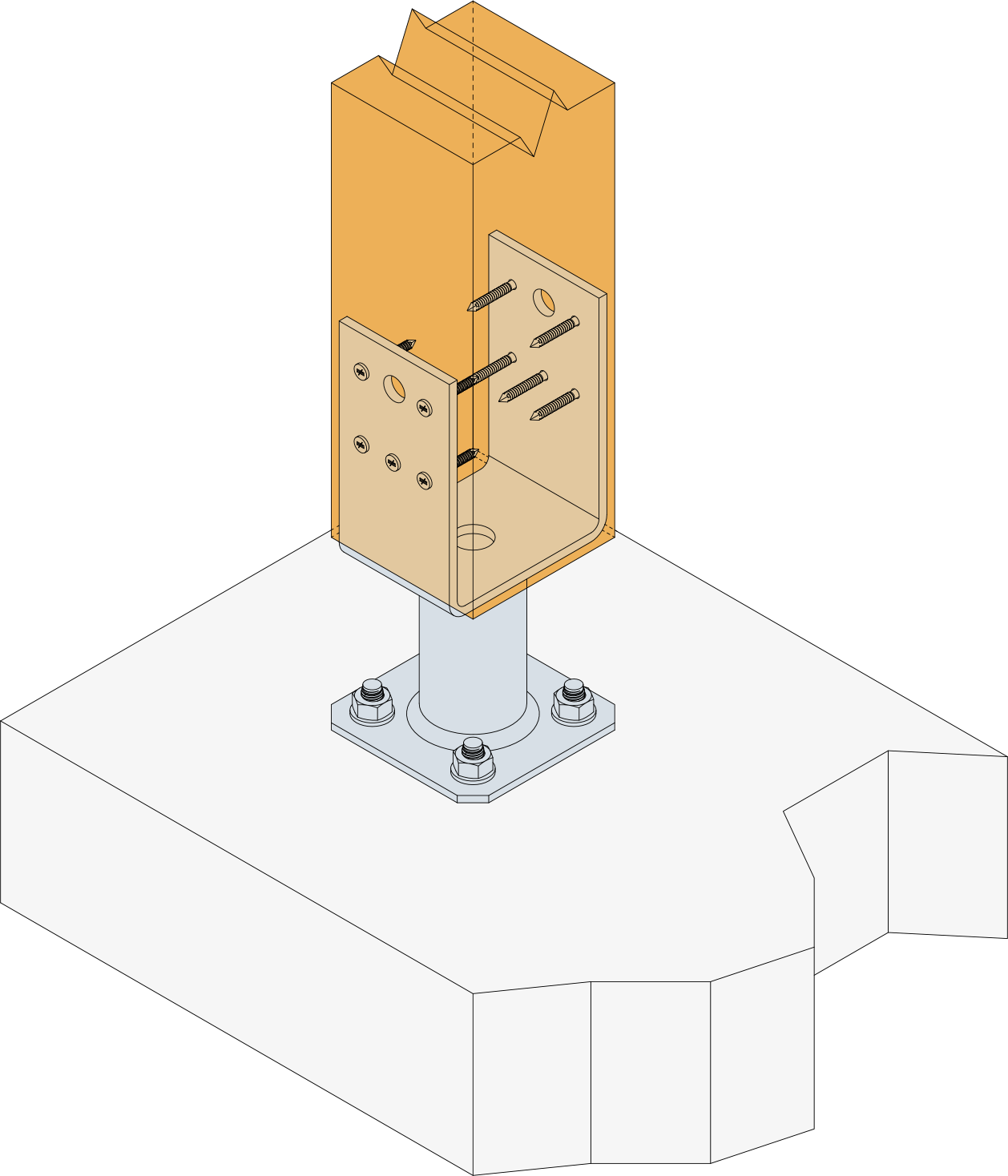

Instalação

Parte alta :

Colocar o prumo no pé de prumo.
Fixar o pé de prumo ao prumo.

Parte de baixo :

Posicionar o prumo verticalmente na estrutura.
Identificar a posição das ancoragens ao solo no elemento.
Perfurar o elemento verticalmente com o diâmetro e profundidade determinados pelas fixações escolhidas.
Fixar a placa inferior ao solo com a ajuda das cavilhas de ancoragem escolhidas.
