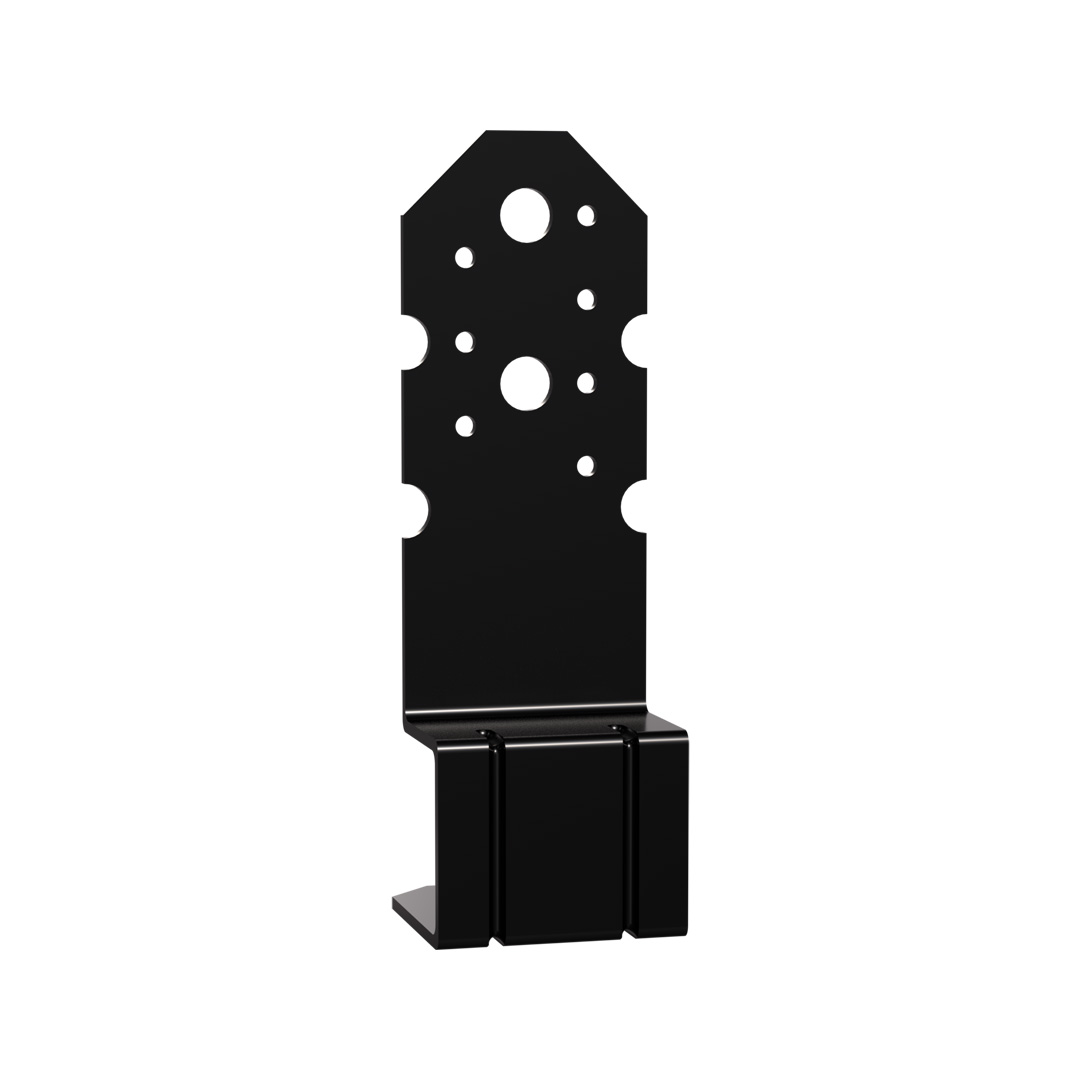

PBP60/50

Pé de prumo para pérgula

Este pé de prumo é recomendado para a realização de obras do tipo pérgula. Tem uma aplicação muito polivalente. É utilizado em par para as secções de prumo com quadrados de 70 a 150 mm. Nas secções maiores (250x250, no máximo) recomenda-se a utilização de 4 pés por prumo.

Ficha de Dados Técnicos

Marcação CE

ATE

Classe de serviço 3

Exterior

Sherardized

Detalhes do produto

Imagens

Características

Matéria

Aço S235JR conforme a norma NF EN 10025,
Sherardização classe C30 conforme a norma EN ISO 17668,
Espessura : 3 mm.

Vantagens

Este pé de prumo é utilizável em exterior (classe de serviço 3),
Adapta-se às diferentes secções de prumos,
Oferece uma distância reduzida entre o elemento de betão e o prumo de madeira (50 mm),
Apresenta uma estética agradável,
É, igualmente, objeto de um registo de patente.

Aplicação

Suporte

Elemento de suporte : betão,
Elemento suportado : madeira maciça, aglomerado de madeira, laminada colada.

Áreas de utilização

Prumos de alpendres,
Prumos de pérgulas, ...

Dados técnicos

Dimensões

Dimensões e valores caraterísticos

Referência	Dimensões e valores caraterísticos [mm]						Furos		Perfurações platine
Referência	A	B	C	D	F	t	Ø5	Ø13	Ø12x25
PBP60/50	35	60	140	62	49	3	7	2	1

Valores característicos - 2 pés de prumo

Referência	Valores característicos - Madeira sobre betão - 2 pés de prumo
	Fixacões				Valores característicos - Madeira C24 [kN]
	Sobre prumo		Sobre betão		R_1.k	R_2.k
	Qdad	Tipo	Qdad	Tipo	R_1.k	R_2.k
PBP60/50	4	Ø12x50	2	Ø10*	28 / kmod	8,3 / kmod

* Consulte a gama de ancoragem Simpson Strong-Tie para identificar um ancoragem adequado. As soluções gerais de ancoragem, de escolher em função do tipo de betão, das distâncias caraterísticas e no bordo e entre ancoragens.

Os parafusos Ø12x50 para fixar o poste podem ser parafusos LAG Ø12x50 ou parafusos SSH Ø12x60 (ref. 75162).

Valores característicos - 4 pés de prumo

Referência	Valores característicos - Madeira sobre betão - 4 pés de prumo
	Fixacões				Valores característicos - Madeira C24 [kN]
	Sobre prumo		Sobre betão		R_1.k	R_2.k
	Qdad	Tipo	Qdad	Tipo	R_1.k	R_2.k
PBP60/50	8	Ø12x50	4	Ø10*	63 / kmod	8,3 / kmod

Os parafusos Ø12x50 para fixar o poste podem ser parafusos LAG Ø12x50 ou parafusos SSH Ø12x60 (ref. 75162).

Valores característicos simplificadas - 2 pés do prumo

Referência	Valores característicos simplificadas - Madeira sobre betão - 2 pés de prumo
	Fixacões				Valores característicos simplificadas - Madeira C24 [kN]
	Sobre prumo		Sobre betão		R_1.k^*	R_2.k^*
	Qdad	Tipo	Qdad	Tipo	R_1.k^*	R_2.k^*
PBP60/50	4	Ø12x50	2	Ø10**	43	12.7

* A capacidade característica publicada baseia-se na duração da carga a médio prazo e na classe de serviço 3 de acordo com EC5 (EN 1995) (k_mod= 0,7). Para outras durações de carga e classe de serviço, consultar a ETA para obter capacidades mais precisas

** Consulte a gama de ancoragem Simpson Strong-Tie para identificar um ancoragem adequado. As soluções gerais de ancoragem, de escolher em função do tipo de betão, das distâncias caraterísticas e no bordo e entre ancoragens.

Os parafusos Ø12x50 para fixar o poste podem ser parafusos LAG Ø12x50 ou parafusos SSH Ø12x60 (ref. 75162).

Valores característicos simplificadas - 4 pés do prumo

Referência	Valores característicos simplificadas - Madeira sobre betão - 4 pés de prumo
	Fixacões				Valores característicos simplificadas - Madeira C24 [kN]
	Sobre prumo		Sobre betão		R_1.k*	R_2.k*
	Qdad	Tipo	Qdad	Tipo	R_1.k*	R_2.k*
PBP60/50	8	Ø12x50	4	Ø10**	96.9	12.7

* A capacidade característica publicada baseia-se na duração da carga a médio prazo e na classe de serviço 3 de acordo com EC5 (EN 1995) (k_mod = 0,65). Para outras durações de carga e classe de serviço, consultar a ETA para obter capacidades mais precisas

Os parafusos Ø12x50 para fixar o poste podem ser parafusos LAG Ø12x50 ou parafusos SSH Ø12x60 (ref. 75162).

Instalação

Fixações

Em prumo :

Pregos canelados CNA Ø4,0x50 mm ou parafuso CSA-Z Ø5,0x40 mm (Impreg +)
Tira-fundos LAG ou parafusos Ø12 mm.
Parafuso SSH Ø12 x 60 ou 80 mm

Em betão :

Cavilha mecânica : perno FM 753 EVO M12x104/5 ou alternativa FM-753 M12x110/20 3DG (Revestimento adequado para utilização no exterior),
Ancoragem química : resina AT-HP + haste roscada LMAS M12-150/35.

Instalação

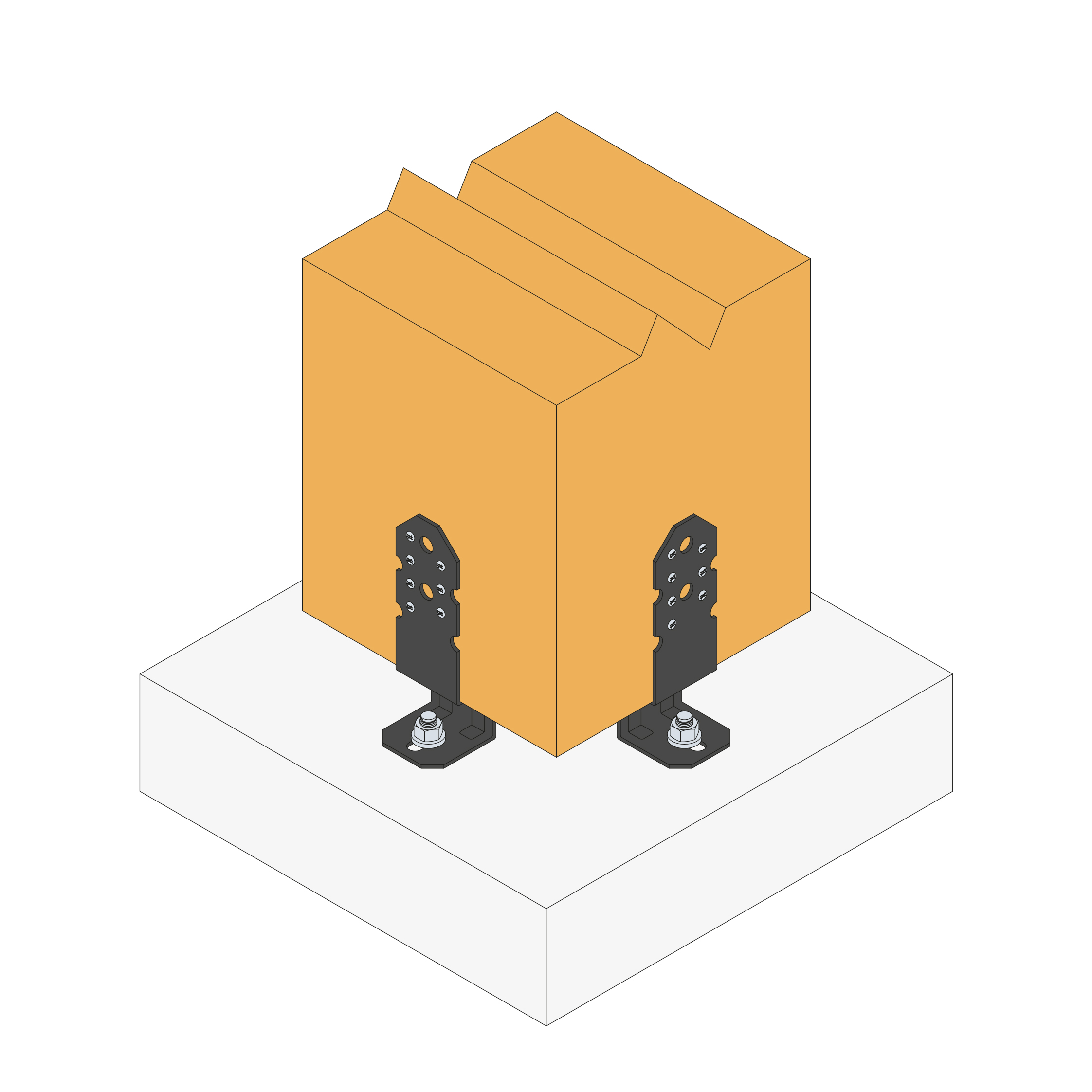

Posicionar 2 ou 4 pés de prumo PBP60/50.
Identificar a posição das ancoragens ao solo no elemento (o entre-eixo entre as ancoragens corresponde à secção do prumo).
Perfurar o elemento verticalmente com o diâmetro e a profundidade recomendados para as fixações escolhidas.
Posicionar o prumo nos pés de prumo.
Fixar o prumo aos pés de prumo com a ajuda das fixações escolhidas.
