AG527PB

Pé de prumo quadrado sobre placa - Acabamento preto

Os AG527PB são recomendados para a realização de pequenas obras, como vedações de jardim. Muito fáceis de desmontar, são particularmente adequados para estruturas temporárias. O AG527PN destina-se a ser aparafusado.

Ficha de Dados Técnicos

Classe de serviço 3

Exterior

E-Coat Preto

Detalhes do produto

Imagens

Características

Matéria

Aço DD11 conforme a norma NF EN 10111,
Acabamento galvanizado a quente conforme a norma NF EN ISO 1461,
Espessura: 4 mm (corpo e placa).

Vantagens

Placa com ângulos cortados para maior segurança.

Aplicação

Suporte

Elemento de suporte: madeira maciça, laminada colada, aglomerado de madeira.
Elemento suportado: madeira maciça, laminada colada, aglomerado de madeira.

Áreas de utilização

Fixação de vedações,
Fixação de estruturas leves para jardim,
Fixação de obras temporárias.

Dados técnicos

Dimensões

Dimensões e valores caraterísticos

Referência	Dimensões [mm]							Perfurações
	A	B	C	D	E	t₁	t₂	Parte alta	Placa
	A	B	C	D	E	t₁	t₂	Ø8	Ø12
AG527PB	91	130	91	150	150	3	4	16	4

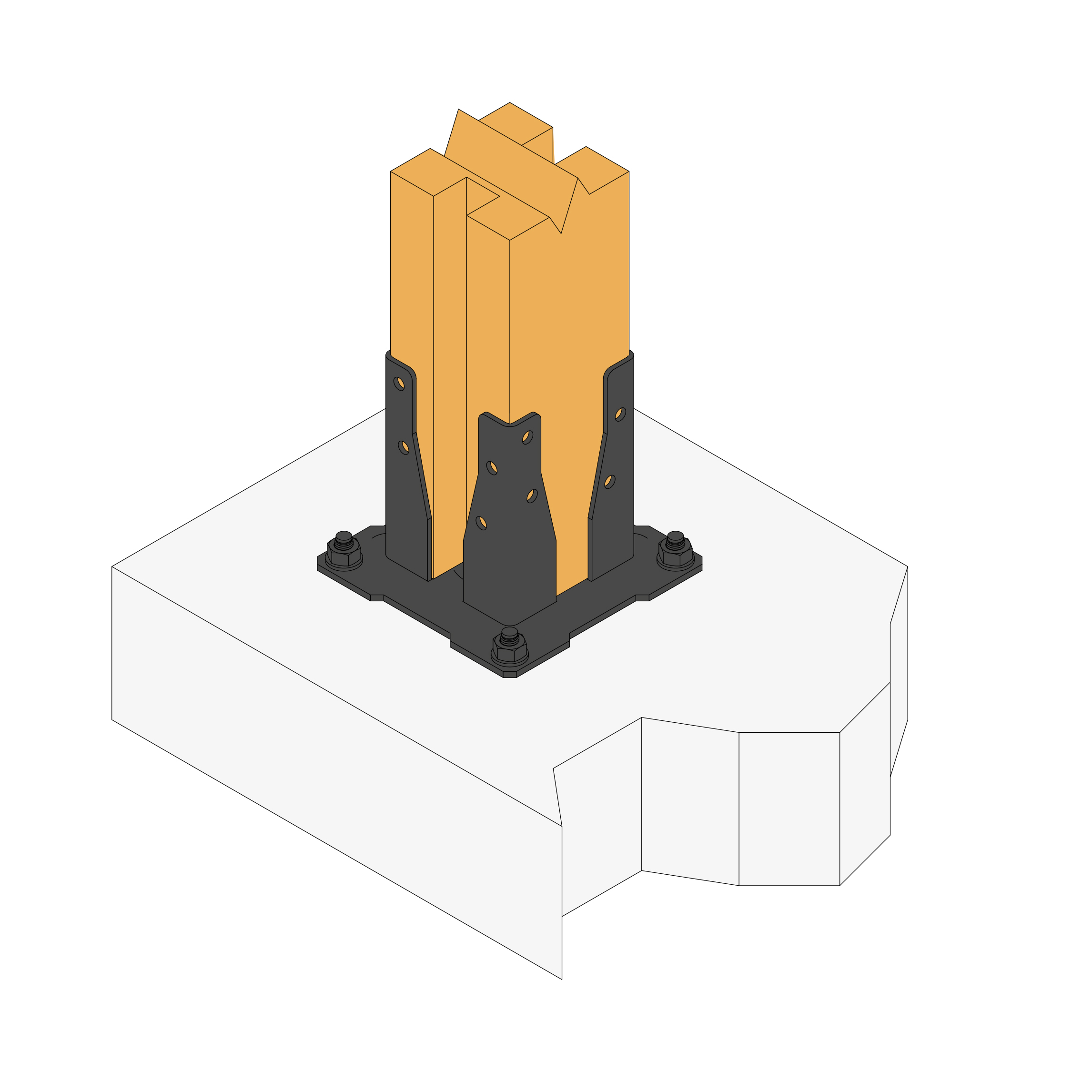

Instalação

Fixações

Prumo:

Parafusos,
Tira-fundos SSH Ø6,0x40 mm.

Placa:

Cavilha mecânica: perno WA M10-78/5 tira-fundos LAG 10-80,
Ancoragem química: resina AT-HP + Haste roscada LMAS, M10-120/25.

Advertência

A gama de jardim não foi concebida para aplicações estruturais sujeitas a forças importantes (vento...). As estruturas devem, também, ser corretamente concebidas e instaladas no jardim de modo a assegurar a capacidade de carga lateral do vento (travação...).
