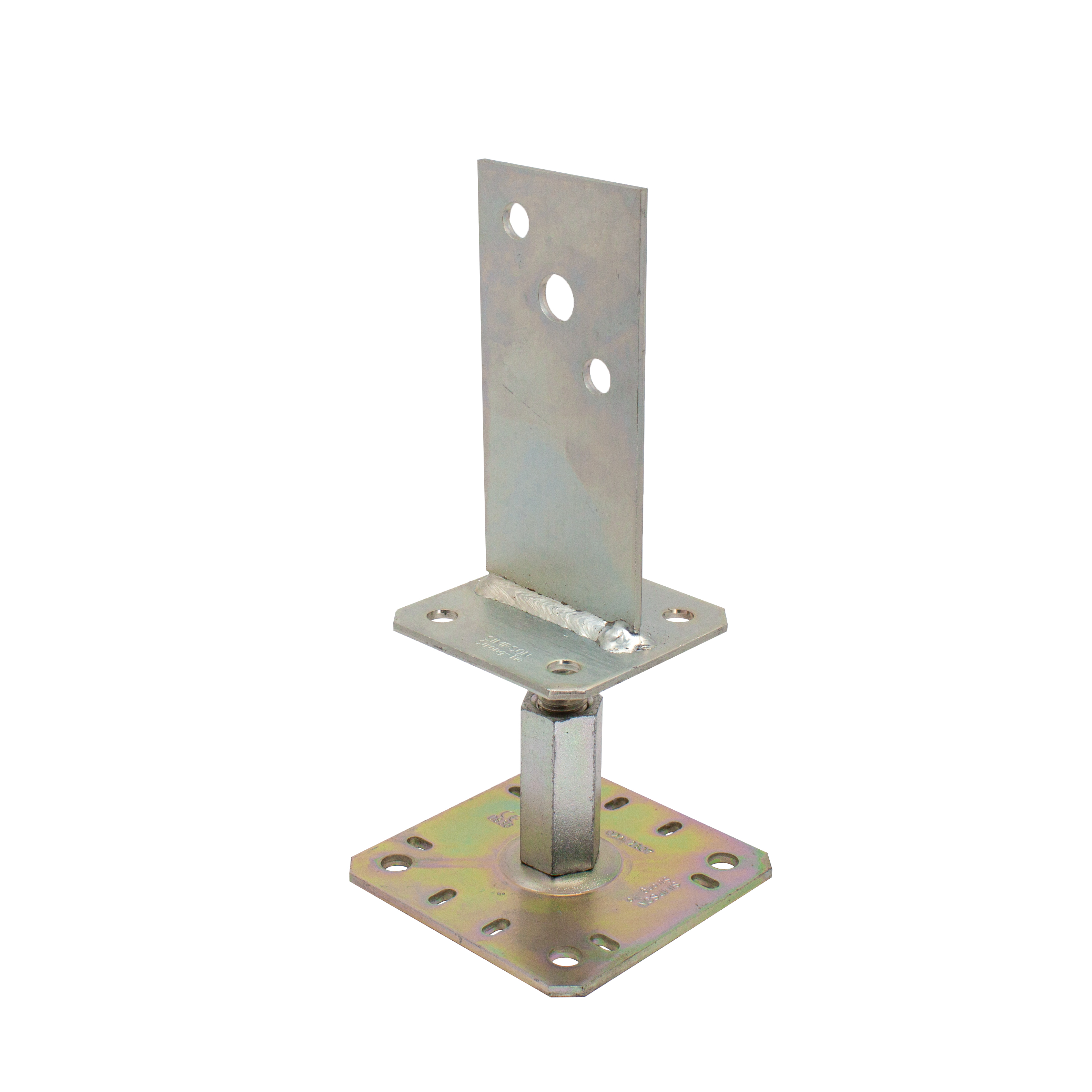

PPSR

Pés de prumo de alma e placa

Os pés de prumo tipo PPSR permitem a realização de estruturas discretas e fiáveis. A sua conceção em alma assegura as cargas na elevação. Os modelos em inox são, regra geral, recomendados para ambientes corrosivos mas em condições muito restritivas.

Ficha de Dados Técnicos

Marcação CE

ATE

Classe de serviço 2

Aço eletrozincado

Detalhes do produto

Imagens

Fixação 2 cavilhãoes

Características

Matéria

Aço S235JR conforme a norma NF EN 10025,
Acabamento cromado conforme a norma NF EN ISO 2081,
Espessura : 4 mm.

Vantagens

Pode ser regulado após a instalação,
Permite a sustentação de esforços de elevação.

Aplicação

Suporte

Elemento de suporte : madeira, betão, aço (prumo 200 x 200 máx.),
Elemento suportado : madeira maciça, aglomerado de madeira, laminada colada.

Áreas de utilização

Alpendre,
Pérgula,
Varanda,
Terraço,
Consola.

Dados técnicos

Dimensões

Dimensões e valores caraterísticos

Referência	Dimensões e valores caraterísticos [mm]										Furos			Perfurações platine
Referência	A	B	C	D	E	F	G	H	t₁	t₂	Ø12	Ø13	Ø17	Ø6x12	Ø12
PPSR320	100	100	170	130	130	100-150	30	80	4	5	4	2	1	8	4

Valores Caraterísticos

Referência	Valores caraterísticos - Madeira/betão
	Fixacões				Valores característicos - Madeira C24 [kN]
	Sobre prumo		Sobre betão		R_1.k	R_2.k
	Qdad	Tipo	Qdad	Tipo	R_1.k	1 x STD16	2 x STD12
PPSR320	1 - 2	STD	4	Ø10*	51,1/kmod^0,5	min(29,5;20,9/kmod)	20,9/kmod

* Consulte a gama de ancoragem Simpson Strong-Tie para identificar um ancoragem adequado. As soluções gerais de ancoragem, de escolher em função do tipo de betão, das distâncias caraterísticas e no bordo e entre ancoragens.

Valores Característicos simplificadas

Referência	Valores caraterísticos simplificados - Madeira/betão
	Fixacões				Valores característicos simplificadas - Madeira C24 [kN]
	Sobre prumo		Sobre betão		R_1.k	R_2.k
	Qdad	Tipo	Qdad	Tipo	R_1.k	1 x STD16	2 x STD12
PPSR320	1 - 2	STD	4	Ø10**	61.07	29.5	29.8

** Consulte a gama de ancoragem Simpson Strong-Tie para identificar um ancoragem adequado. As soluções gerais de ancoragem, de escolher em função do tipo de betão, das distâncias caraterísticas e no bordo e entre ancoragens.

Instalação

Fixações

Em madeira :

Fusos STD 12 ou STD16,
Parafusos Ø12 ou 16 mm, conforme os furos.

Em betão :

Cavilha mecânica : perno FM 753 EVO M10x78/5 ou alternativa FM-753 M10x75/5 3DG (Revestimento adequado para utilização no exterior),
Ancoragem química : resina AT-HP + Haste roscada LMAS M10-120/25.

Em aço:

Parafusos Ø10.

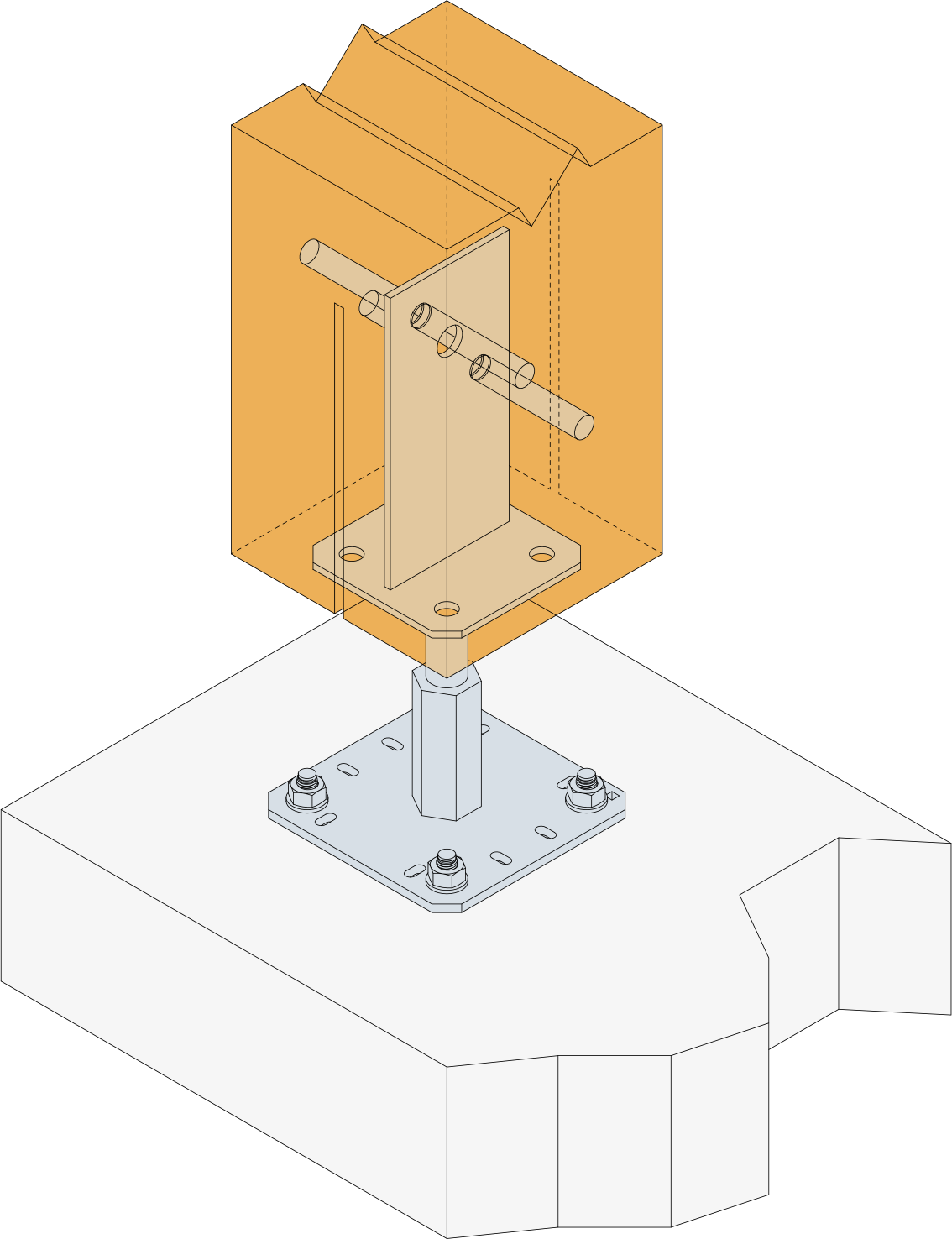

Instalação

Parte alta :

Realizar um entalhe vertical em alma do prumo (largura em função da espessura de alma).
Identificar a posição dos cavilhões (ou parafusos) nos bordos do prumo.
Perfurar transversalmente o prumo para inserir os cavilhões (diâmetro do furo em função do diâmetro do cavilhão).
Posicionar o pé de prumo em alma e inserir os cavilhões.

Parte de baixo :

Posicionar o prumo verticalmente na estrutura.
Identificar a posição das ancoragens ao solo no elemento.
Perfurar o elemento verticalmente com o diâmetro e profundidade determinados pelas fixações escolhidas.
