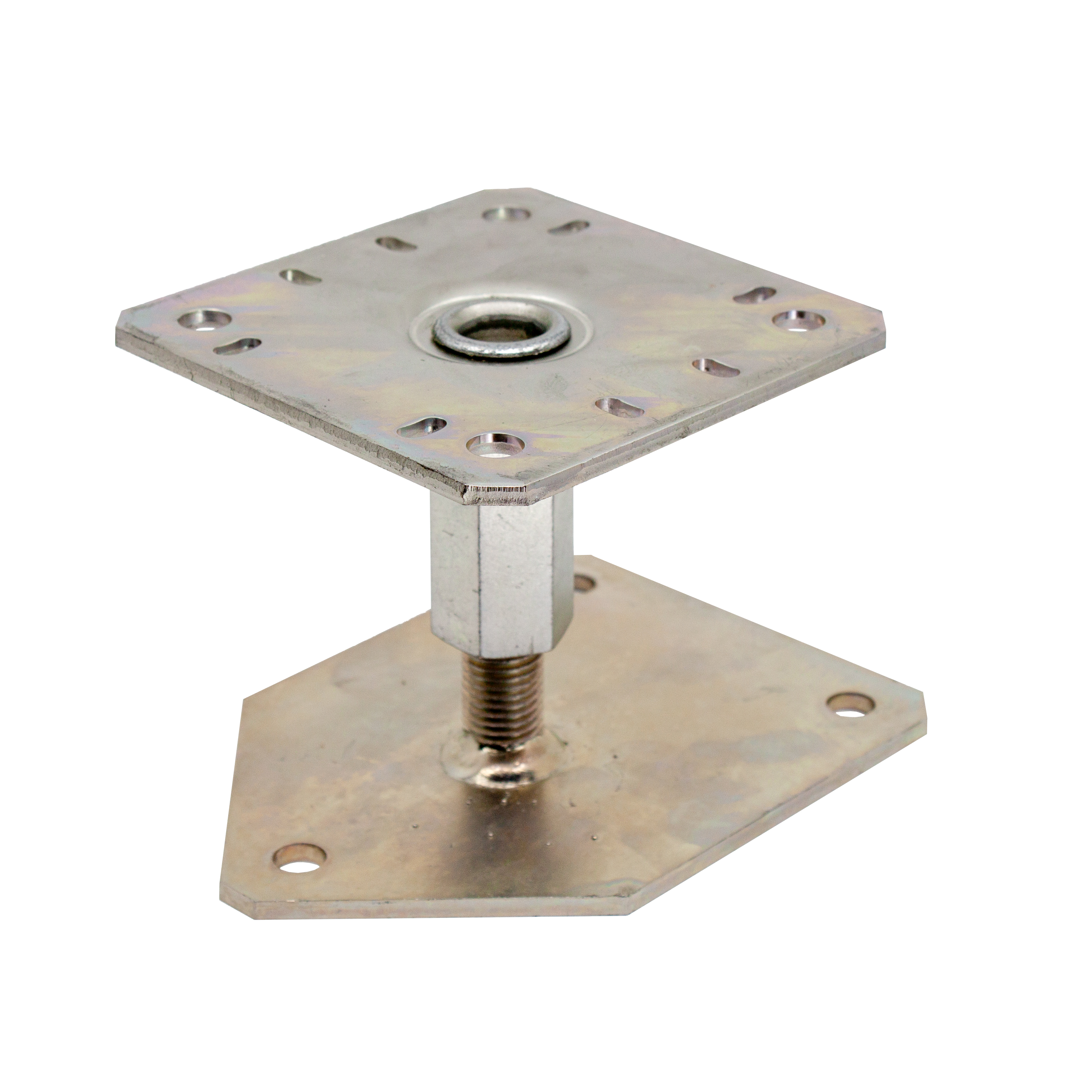

PBLR

Pés de prumo para ângulo de laje de betão

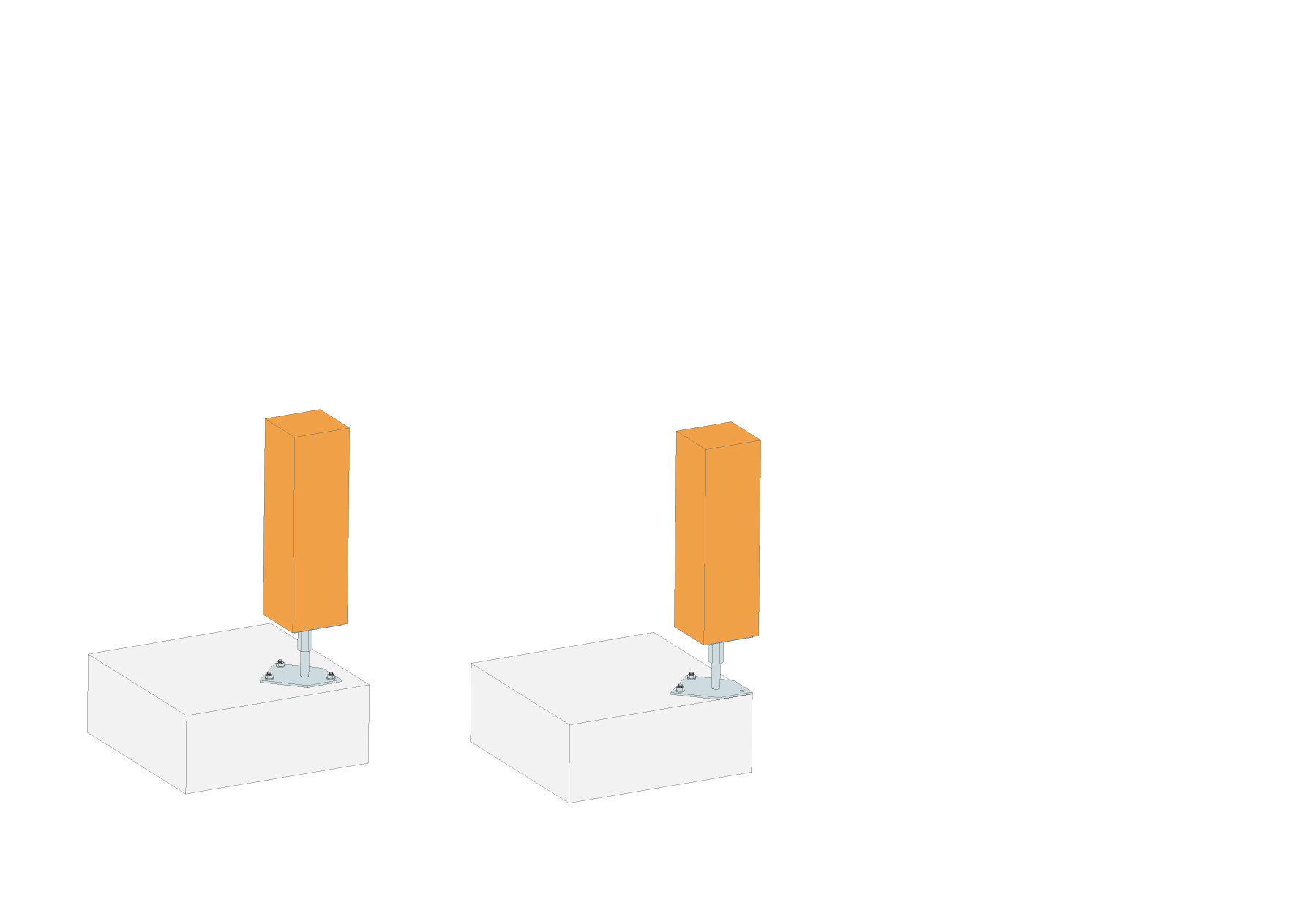

Os pés de prumo do tipo PBL foram concebidos para responder às exigências regulamentares relativas ao respeito pelas distâncias das cavilhas mecânicas no bordo da laje de betão. Estes podem ser utilizados indiferentemente no ângulo, no bordo ou no centro da laje.

Ficha de Dados Técnicos

Marcação CE

ATE

Classe de serviço 3

Exterior

Aço eletrogalvanizado 12µm

Detalhes do produto

Imagens

Características

Matéria

Aço S235JR conforme a norma NF EN 10025,
Cromado ZN12/C conforme a norma NF EN ISO 2081.

Vantagens

Reguláveis na obra,
Conceção adaptada aos regulamentos para uma instalação na extremidade de lajes,
Permite respeitar as distâncias nos bordos dos pernos.

Aplicação

Suporte

Elemento de suporte : madeira, betão, aço,
Elemento suportado : madeira maciça, aglomerado de madeira, laminada colada, ...

Áreas de utilização

Fixação de parapeito,
Fixação de barreira interior.

Dados técnicos

Dimensões

Dimensões e valores caraterísticos

Referência	Dimensões e valores caraterísticos [mm]							Furos		Perfurações platine
Referência	A	B	D	E	F	G	t	Ø6x12	Ø12	Ø12
PBLR	130	130	130	171	110 - 150	20	5	8	4	3

Valores Característicos

Referência	Fixacões				Valores característicos - Madeira C24 [kN]
	Sobre prumo		Sobre betão		R_1,k
	Qdad	Tipo	Qdad	Tipo	R_1,k
PBLR	4	Ø10	4	Ø10*	51.1/kmod^0.5

* Consulte a gama de ancoragem Simpson Strong-Tie para identificar um ancoragem adequado. As soluções gerais de ancoragem, de escolher em função do tipo de betão, das distâncias caraterísticas e no bordo e entre ancoragens.

Valores Característicos simplificadas - Madeira sobre betão

Referência	Fixacões				Valores característicos simplificadas - Madeira C24 [kN]
	Sobre prumo		Sobre betão		R_1,k**
	Qdad	Tipo	Qdad	Tipo	R_1,k**
PBLR	4	Ø10	4	Ø10*	63.3

Instalação

Fixações

Em prumo de madeira :

Tira-fundos LAG 10x80.
Parafusos SSH Ø10 x 80 mm

Em betão :

Cavilha mecânica : perno FM 753 EVO M10x78/5 ou alternativa FM-753 M10x75/5 3DG (Revestimento adequado para utilização no exterior),
Ancoragem química : resina AT-HP + Haste roscada LMAS M10-120/25.

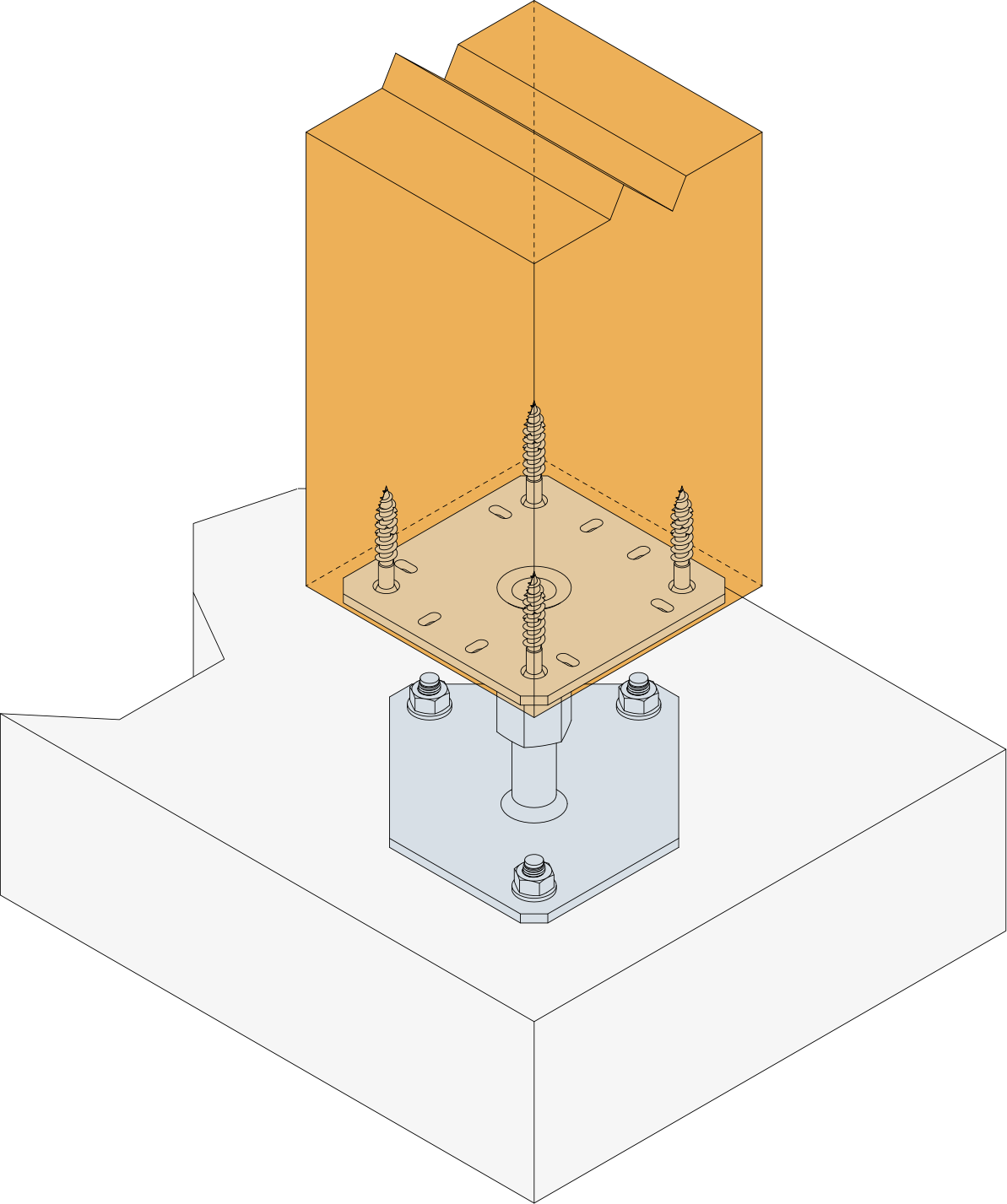

Instalação

Parte alta :

Colocar a placa superior do pé de prumo sob o prumo.
Fixar esta placa ao prumo com a ajuda do tira-fundos LAG (necessária pré-perfuração).

Parte de baixo :

Posicionar o prumo verticalmente na estrutura.
Identificar a posição das ancoragens ao solo no elemento.
Perfurar o elemento verticalmente com o diâmetro e profundidade determinados pelas fixações escolhidas.
Fixar a placa inferior ao solo com a ajuda das cavilhas de ancoragem escolhidas.

Technical Notes

Notes

ATENÇÃO : Prumo com uma secção máxima de 200 x 200 mm.

O furo de Ø 11 mm situado na ponta da placa baixa pode ser utilizado para uma fixação em laje maciça,
O mesmo não deve ser utilizado no bordo da laje,
A distância entre o bordo da laje e a cavilha é mínima. É possível recuar o pé de modo a obter uma distância maior.
