SET-XP®

Resina com desempenho muito elevado

Ancoragem química Simpson Strong-Tie para betão fissurado. Hastes roscadas e recuperação de ferros.

Ficha de Dados Técnicos

Marcação CE

ATE

Utilizable en ambiente húmedo

Interior

Exterior

Dist. bord et entraxe faible

Detalhes do produto

Imagens



Características

Matéria

Resina : 100% epóxi,
Haste roscada : aço eletrogalvanizado e inox A4-70.

Vantagens

Valor de aderência muito elevado,
Ideal para aplicações em ambientes húmidos e quentes (zonas tropicais),
Tempo longo de manipulação, ...

Aplicação

Suporte

Betão.

Áreas de utilização

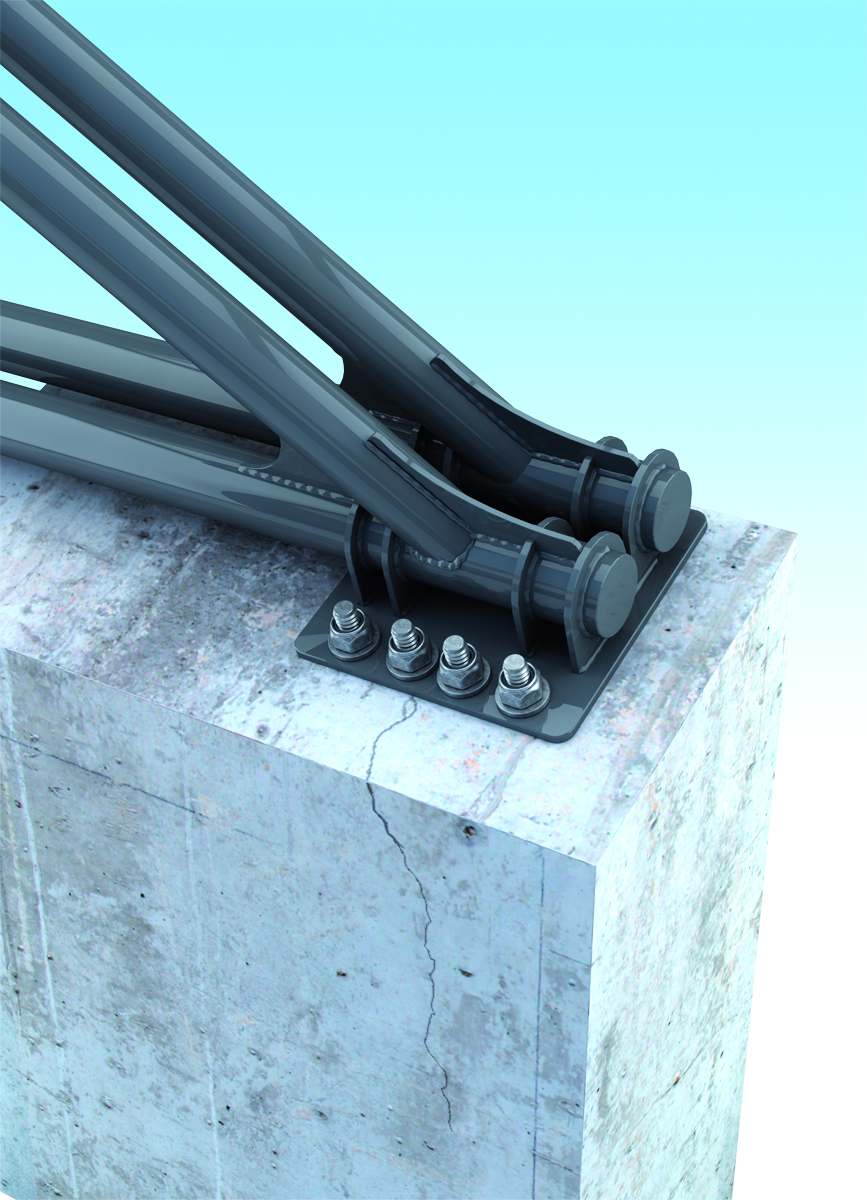

Fixação de estruturas metálicas pesadas.

Dados técnicos

Referências

Table "Referências" cannot be displayed : no references available.

Cada cartucho contém 2 boquilhas de injecção

Cargas aplicadas

Referência	Prof. implantation [hef] [mm]	Traction [Rds,N] [kN]		Cisaillement [Rds,V] [kN]		Moment de flexion [Mrds] [Nm]
Referência	Prof. implantation [hef] [mm]	Cracked concrete C20/25	Non-cracked concrete C20/25	Cracked concrete C20/25	Non-cracked concrete C20/25	Moment de flexion [Mrds] [Nm]
SET-XP + LMAS M12 (hef=70mm)	70	5.4	10	12	12	37.7
SET-XP + LMAS M12 (hef=240mm)	240	18.4	20	21	12	37.7
SET-XP + LMAS M16 (hef=80mm)	80	6.1	12.3	17.2	22.2	94.8
SET-XP + LMAS M16 (hef=320mm)	320	24.6	37.6	22.2	22.2	94.8
SET-XP + LMAS M20 (hef=90mm)	90	5.7	14.6	16.1	34.8	185.7
SET-XP + LMAS M20 (hef=400mm)	400	25.6	58.5	34.8	34.8	185.7
SET-XP + LMAS M24 (hef=100mm)	100	7.6	17.1	21.6	48	320.5
SET-XP + LMAS M24 (hef=480mm)	480	36.9	84.2	50.2	50.2	320.5
SET-XP + LMAS M27 (hef=110mm)	110	9.5	19.8	26.6	55.4	475.4
SET-XP + LMAS M27 (hef=540mm)	540	46.7	109	65.7	65.7	475.4

1) Cargas admissíveis: As cargas publicadas são calculadas a partir de valores caraterísticos fornecidos pela ETA, sobre as quais se aplicam coeficientes parciais de segurança decorrentes da ETAG 001, bem como um coeficiente parcial das ações γ f =1,4.
2) Cargas aplicadas em tração: As cargas aplicadas em tração são calculadas para o betão não armado e para o betão armado padrão, cujos ferros têm um espaçamento de S≤15 cm ou de S≤10 cm, caso o diâmetro seja igual ou inferior a 10 mm.
4) Caso os entre-eixos e as distâncias no bordo sejam inferiores aos valores caraterísticos (i. e. , s ≤ scr,N e/ou c ≤ ccr,N) deverá proceder-se a um cálculo em conformidade com o método A da TR 029. Para mais informações consultar ETA-11/0360.
5) Temperatura de utilização: -40 °C até +43 °C (temperatura máx. a longo prazo +24°C, temperatura máxima a curto prazo: 43 °C).
6) Na instalação em betão húmido, os tempos de secagem devem ser duplicados (a instalação em buracos cheios de água não é permitida).

Instalação

Temps de pose

Temperatura [C°]	10 a 20°	21 a 31°	32 a 42°
Tempo de manipulação	60 min	45 min	25 min
Tempo até à colocação de carga	72 horas	24 horas	24 horas

Perfurar.

Limpar com uma escova e sopro, conforme especificado na cartucho.

Encher 1/2 a 2/3 do buraco, do fundo para o exterior, recuando uma gradaçao, na boquilha de injeçao a cada bombada.

Inserir a haste fazendo rodar lentamente da esquerda para a direita.

Fixar assim que se atingir o tempo de colocaçao em carga.

Dados de montagem

Referência	Ø de perfuração [d0] [mm]	Prof. perçage [h0] [mm]	Ø máx. peça a fixar [df] [mm]	Ouverture de clé sur plat [Sw]	Binário de aperto [Tinst] [Nm]	Characteristic spacing ⁽⁴⁾ - S_cr,N [mm]	Distância entre-eixos mínima - Smin [mm]	Characteristic edge distance⁽⁴⁾ - C_cr,N [mm]	Distância mínima no bordo - Cmin [mm]	Ep. mini du support [hmin] [mm]
SET-XP + LMAS M12 (hef=70mm)	14	70	14	19	40	210	80	105	45	100
SET-XP + LMAS M12 (hef=240mm)	14	240	14	19	40	720	80	360	45	270
SET-XP + LMAS M16 (hef=80mm)	18	80	18	24	60	240	100	120	60	116
SET-XP + LMAS M16 (hef=320mm)	18	320	18	24	60	960	100	480	60	356
SET-XP + LMAS M20 (hef=90mm)	24	90	22	30	80	270	115	135	70	138
SET-XP + LMAS M20 (hef=400mm)	24	400	22	30	80	1200	115	600	70	448
SET-XP + LMAS M24 (hef=100mm)	28	100	26	36	100	300	135	150	80	156
SET-XP + LMAS M24 (hef=480mm)	28	480	26	36	100	1440	135	720	80	536
SET-XP + LMAS M27 (hef=110mm)	30	110	30	41	120	330	155	165	90	170
SET-XP + LMAS M27 (hef=540mm)	30	540	30	41	120	1620	155	810	90	600
