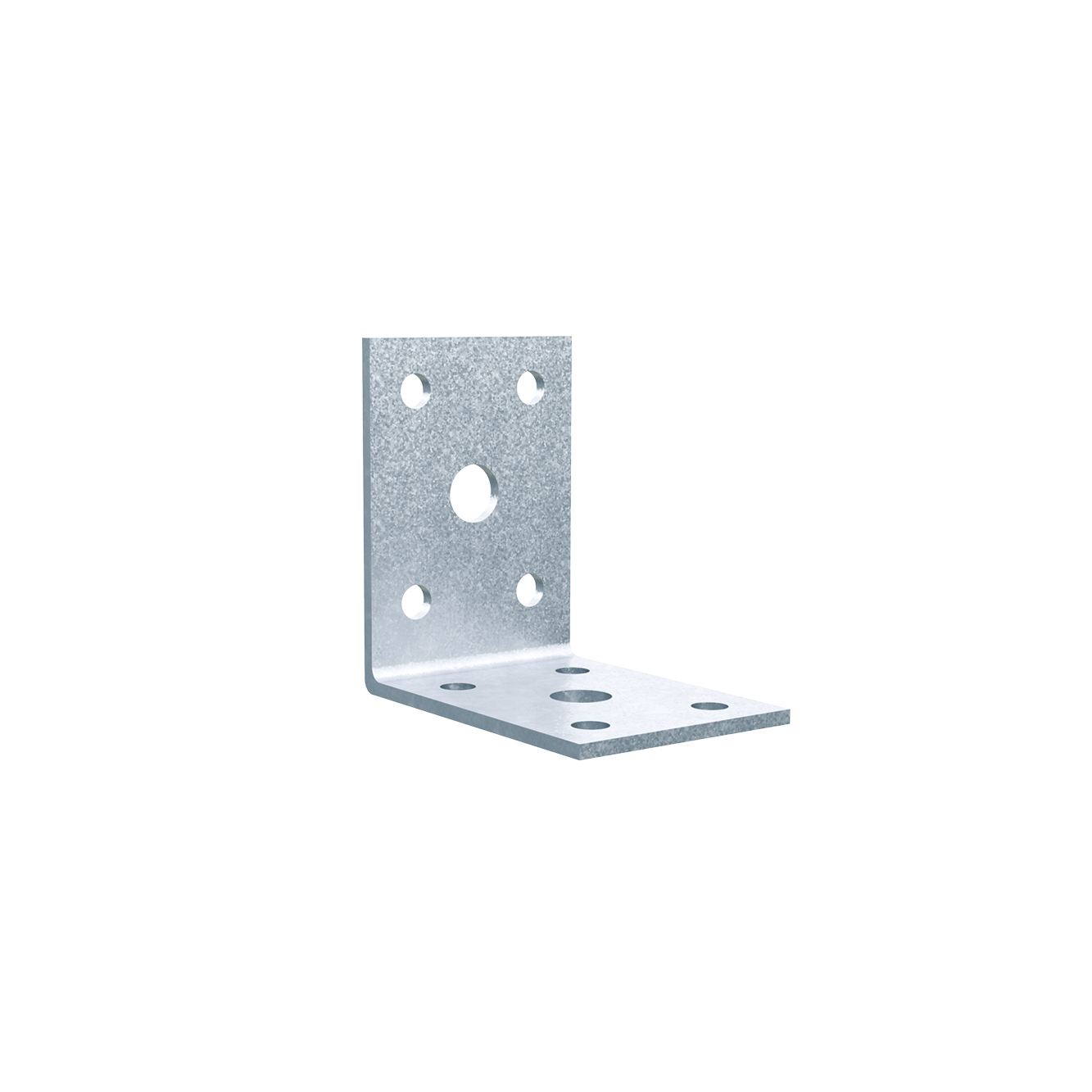

AC35350Z

Suporte de montagem - ZPRO

Este esquadro é utilizado para ligar pequenas estruturas no exterior.

Classe de serviço 3
Exterior
Zpro

Detalhes do produto

Características

Matéria

  • Aço galvanizado S250GD + ZPro,
  • O revestimento ZPro corresponde a uma espessura de zinco de aproximadamente 55 µm.

Vantagens

  • Capacidade de carga de tracção e de cisalhamento,
  • Grande versatilidade de utilização…

Aplicação

Suporte

  • Portador: madeira maciça, madeira composta, madeira laminada colada...
  • Suportado: madeira maciça, madeira composta, madeira laminada colada...

Áreas de uso

  • Instalações para o exterior,
  • Pequenas estruturas,
  • Caixilhos de portas e janelas…

Dados técnicos

Dimensões

Dimensões

Referência Dimensões [mm] Box Quantity
A B C t Perfurações asa A Perfurações asa B
Ø5 Ø8,5 Ø5 Ø8,5
AC35350Z50503524141100

Instalação

Instalação

Fixações

Sobre madeira :

  • Pregos anelados de CNA Ø4,0x40G,
  • Parafusos CSA5.0x35Z ou CSA5.0x40Z,
  • Parafusos para conectores SSH Ø8 mm,
  • Parafusos Ø8 mm,
  • Tira-fundos Ø8 mm.

Sobre suporte rígido :
Suporte de betão :

  • Ancoragem mecânica: bucha FM-753 3DG M8x65
  • Resina química: resina AT-HP + Ø8, Ø10 ou haste roscada de Ø12 mm

Suporte de alvenaria oca :

  • Resina química: resina POLY-GP ou AT-HP + haste roscada Ø8 + peneira SH12050 ou Ø10 + SH16130 ou Ø12 + SH20085

Downloads

  • ZPRO Conectores para exterior

    ZPRO Conectores para exterior

    A gama de conectores estruturais ZPRO oferece uma alternativa econômica ao aço inoxidável, ideal para projectos expostos às intempéries, tais como garagens e decks.
