SRC

Suportes de rampas em cotovelo

Os suportes de rampa SRC facilitam a instalação de corrimãos.

Ficha de Dados Técnicos
Classe de serviço 2
Interior
Aço eletrogalvanizado 12µm

Detalhes do produto

Imagens


Características

Matéria

  • Aço S235JR conforme a norma NF EN 10025,
  • Acabamento eletrozincado branco, em conformidade com a NF EN ISO 2081.

Vantagens

  • Instalação rápida e simples.

Aplicação

Suporte

  • Elemento de suporte : madeira, betão, aço, ...
  • Elemento suportado : madeira maciça, aglomerado de madeira, laminada colada, perfil de aço, alumínio, ...

Áreas de utilização

  • Suporte de rampa,
  • Suporte de corrimão.

Dados técnicos

Dimensões


Dimensões e valores caraterísticos

Referência Dimensões [mm] Perfurações [mm]
A B C D N. ° Diâmetro
SRCØ615582445Ø6

Instalação

Instalação

Fixações

Suporte madeira :

  • Parafuso auto-roscante.

Suporte betão :

  • Cavilhas.

Suporte em aço :

  • Parafusos.

Elemento suportado :

  • Parafuso auto-roscante.

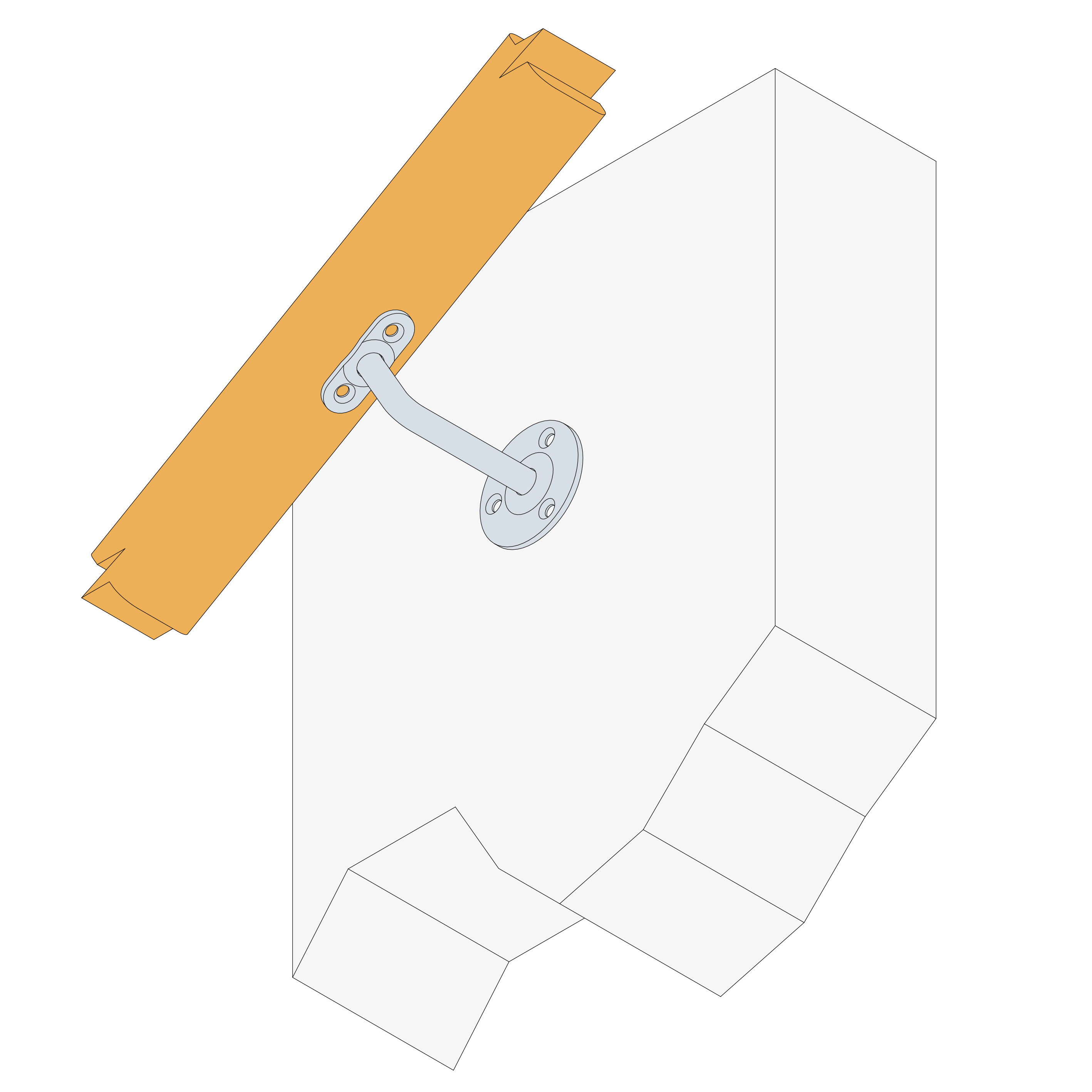

Instalação

  1. Posicionar o elemento de rampa no suporte.
  2. Fixar o elemento de rampa ao suporte.
  3. Colocar a rampa a fixar.
  4. Fixar a rampa ao elemento de rampa.
