ENPC
Esquadro canelado

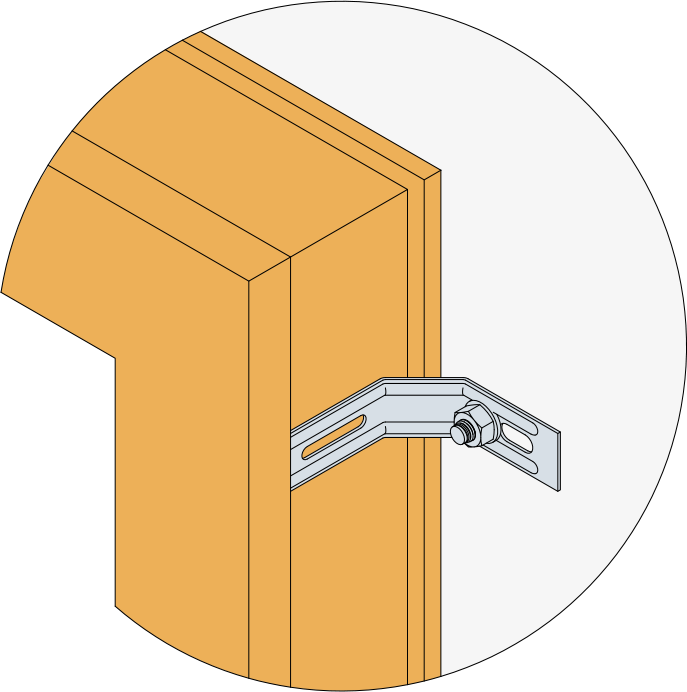

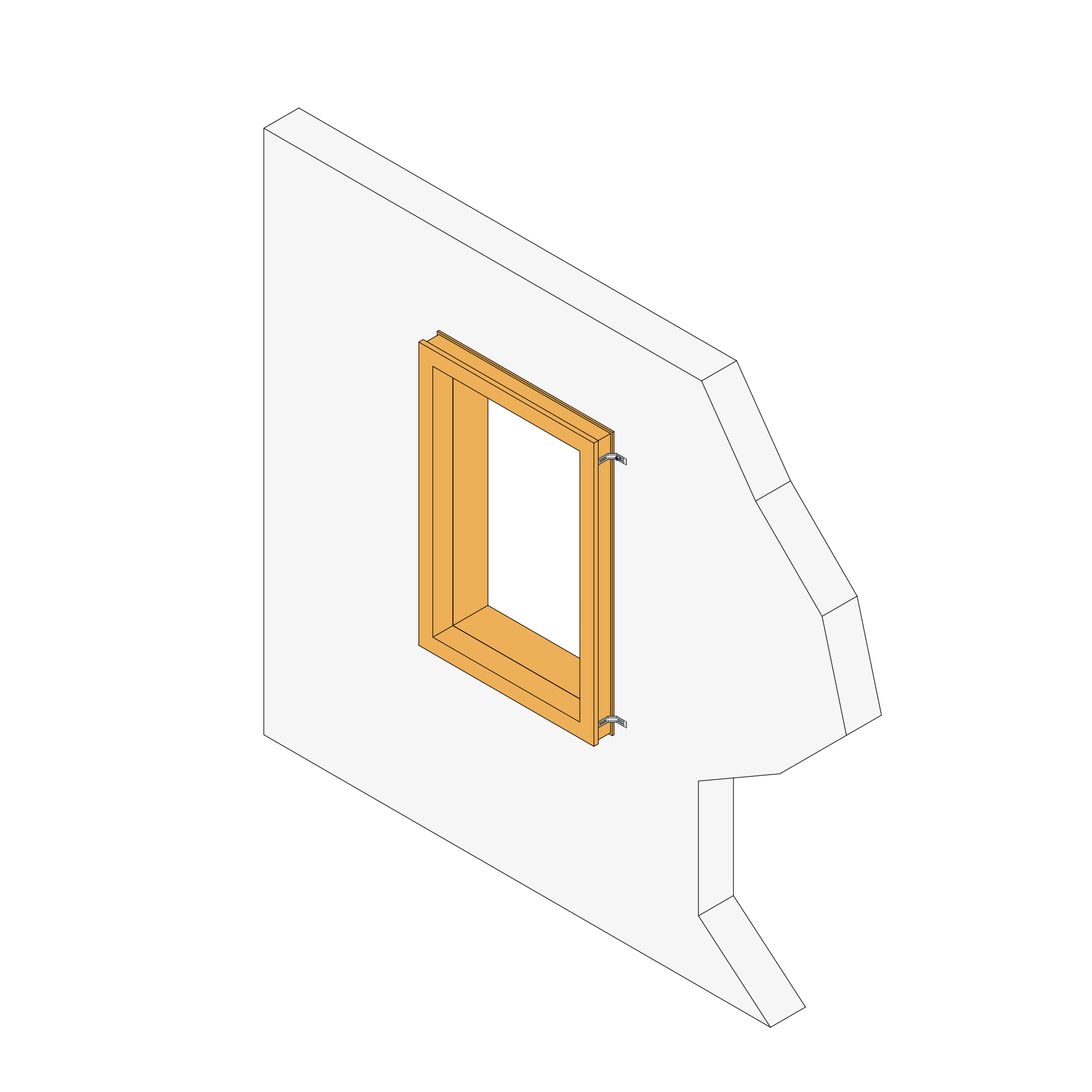

Os esquadros do tipo ENPC são estudados para fixar os encaixes de marcenarias exteriores com junta vedante. Uma ampla seleção de dimensões permite responder ao conjunto das situações encontradas em obra.
Classe de serviço 2
Interior
Aço galvanizado Z275
Detalhes do produto
Imagens
Características
Aplicação
Dados técnicos
Dimensões
Dimensões e valores admissíveis
| Referência | Dimensões [mm] | Perfurações | Ala B | Cargas de serviço conforme DTU36.5 (disposição francesa) [daN] | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B | B | C | Esp. | Ø6.5 | Ø6.5x20 | Ø6.5x30 | Ø6.5x45 | Ø9 | Ø9x20 | R1.d | |
| ENPC55/1.5 | 55 | 81 | 30 | 1.5 | - | 1 | - | - | 1 | 1 | 12 |
| ENPC70/1.5 | 70 | 81 | 30 | 1.5 | - | - | 1 | - | 1 | 1 | 12 |
| ENPC85/1.5 | 85 | 81 | 30 | 1.5 | - | - | - | 1 | 1 | 1 | 12 |
| ENPC100/1.5 | 100 | 81 | 30 | 1.5 | 1 | - | - | 1 | 1 | 1 | 12 |
| ENPC115/1.5 | 115 | 81 | 30 | 1.5 | 2 | - | - | 1 | 1 | 1 | 12 |
| ENPC130/1.5 | 130 | 81 | 30 | 1.5 | 3 | - | - | 1 | 1 | 1 | 12 |
| ENPC145/1.5 | 145 | 81 | 30 | 1.5 | 4 | - | - | 1 | 1 | 1 | 12 |
