ABR255
Esquadro reforçado para CLT

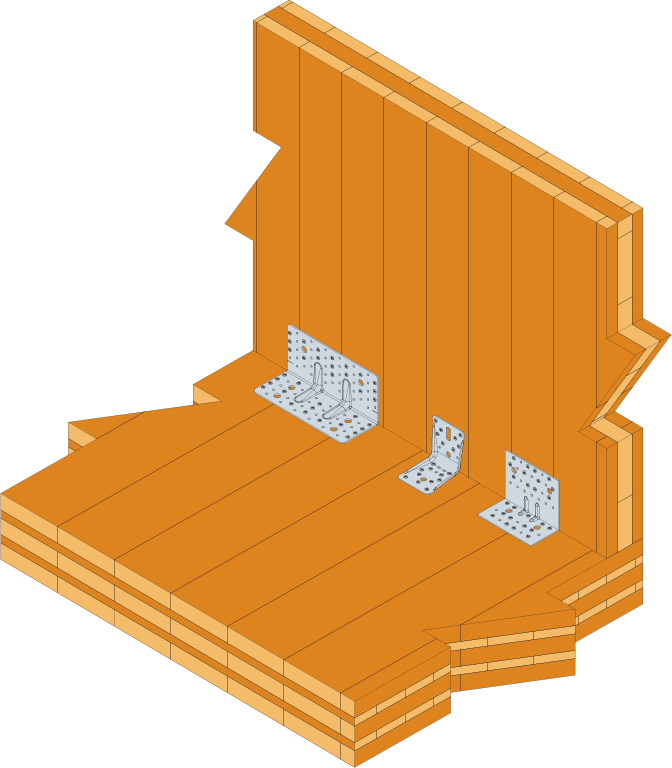

O esquadro reforçado ABR255 foi especialmente desenvolvido para a fixação do painel CLT em suporte de madeira ou em suporte de betão. Extremamente polivalente, é particularmente resistente ao cisalhamento graças a uma geometria otimizada.
Marcação CE
ATE
Classe de serviço 2
Interior
Aço galvanizado Z275
Detalhes do produto
Imagens
Características
Aplicação
Dados técnicos
Dimensões
Dimensões
| Referência | Dimensões [mm] | Perfuração aba A | Perfuração aba B | Box Quantity | |||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | t | Ø5 | Ø14 | Ø5 | Ø14 | ||
| ABR255 | 120 | 100 | 255 | 3 | 52 | 2 | 41 | 4 | 10 |
| ABR255SO | 200 | 100 | 255 | 3 | 56 | 2 | - | 4 | 10 |

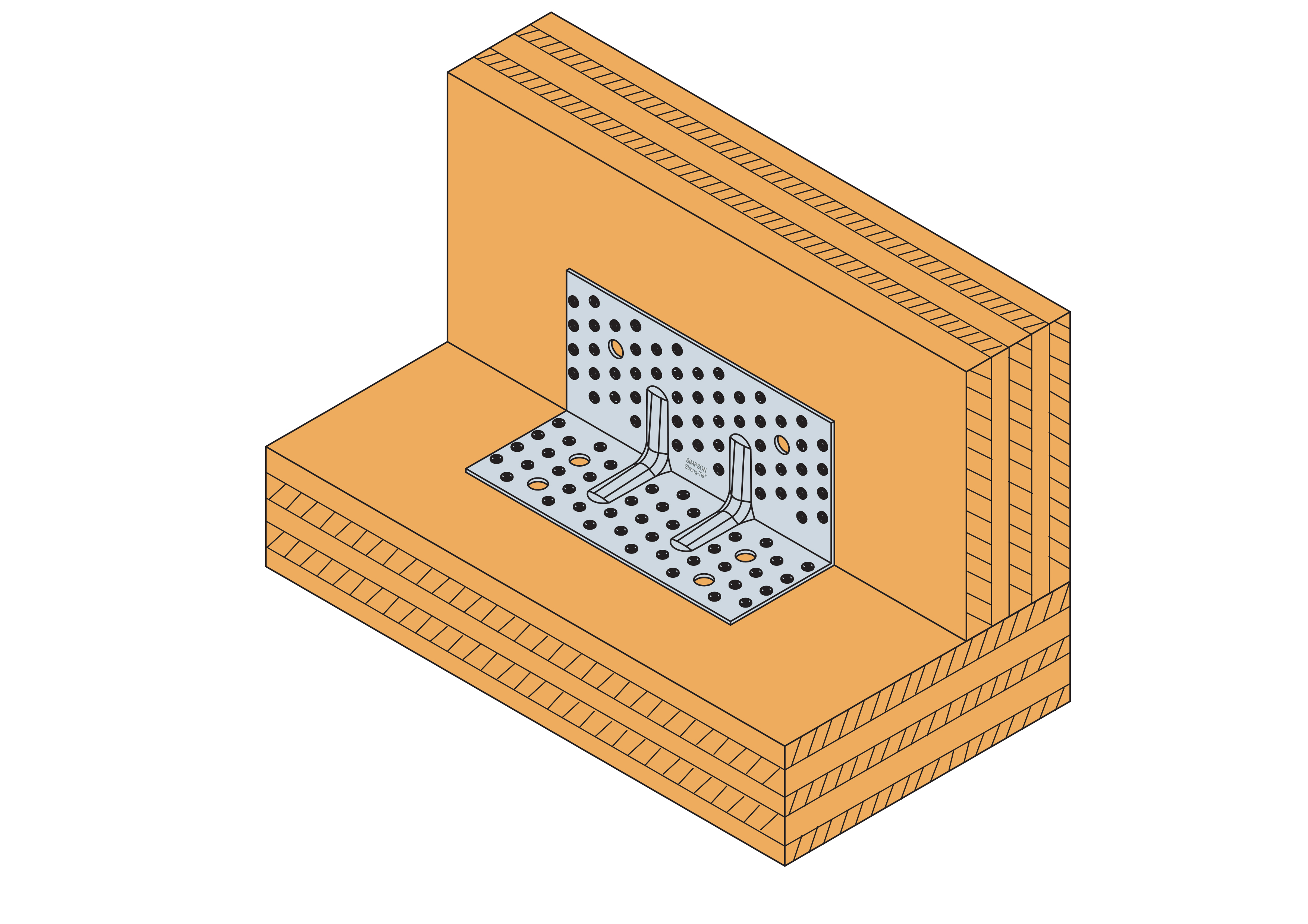

Valores caraterísticos - Madeira sobre madeira - 1 esquadro - Pregagem total - Plano de pregagem 1
| Referência | Valores caraterísticos - Madeira sobre madeira - Pregagem total - Padrão dos pregos 1 | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixações | Valores caraterísticos - Madeira C24 – 1 esquadro [kN] | |||||||||||||
| Aba A | Aba B | R1.k | R2.k = R3.k | R4.k | R5.k | |||||||||
| Qdad | Qdad | CNA4.0x... | CNA4.0x... | CNA4.0x... | CNA4.0x... | |||||||||
| 35 | 50 | 60 | 35 | 50 | 60 | 35 | 50 | 60 | 35 | 50 | 60 | |||
| ABR255 | 52 | 41 | 14,1 / kmod^0,4 | 19,5/ kmod^0,4 | 22,5 / kmod^0,4 | 33.5 | 45.9 | 50.5 | 12.5 | 18.2 | 21.1 | min (14.3 / kmod^0,4; 13.4/kmod) | min (18.8 / kmod^0,4; 13.4/kmod) | 13.4/kmod |
Pode ser utilizado o valor na tabela acima se não for possível rodar o painel.
Valores caraterísticos simplificados - Madeira sobre madeira - 1 esquadro - Pregagem total - Plano de pregagem 1
| Referência | Valores caraterísticos simplificados - Madeira sobre madeira - Pregagem total - Plano de pregagem 1 | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixações | Valores caraterísticos simplificados - Madeira C24 - 1 esquadro [kN] | |||||||||||||
| Aba A | Aba B | R1.k | R2.k = R3.k | R4.k | R5.k | |||||||||
| Qdad | Qdad | CNA4.0x... | CNA4.0x... | CNA4.0x... | CNA4.0x... | |||||||||
| 35 | 50 | 60 | 35 | 50 | 60 | 35 | 50 | 60 | 35 | 50 | 60 | |||
| ABR255 | 52 | 41 | 14.7 | 20.3 | 23.5 | 33.5 | 45.9 | 50.5 | 12.5 | 18.2 | 21.1 | 14.8 | 14.8 | 14.8 |
A capacidade caraterística publicada tem por base a duração de carga a curto prazo e a classe de serviço 2, de acordo com o EC5 (EN 1995) – kmod = 0,9. Para obter outras durações de carga e classe de serviço, consulte a ETA, onde poderá encontrar capacidades mais precisas.
Valores caraterísticos - Madeira sobre madeira - 1 esquadro - Pregagem parcial - Plano de pregagem 2
| Referência | Valores caraterísticos - Madeira sobre madeira - Pregagem parcial - Plano de pregagem 2 | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixações | Valores caraterísticos - Madeira C24 –1 esquadro [kN] | |||||||||||||
| Aba A | Aba B | R1.k | R2.k = R3.k | R4.k | R5.k | |||||||||
| Qdad | Qdad | CNA4.0x... | CNA4.0x... | CNA4.0x... | CNA4.0x... | |||||||||
| 35 | 50 | 60 | 35 | 50 | 60 | 35 | 50 | 60 | 35 | 50 | 60 | |||
| ABR255 | 30 | 23 | 12,2 / kmod^0,4 | 16,5 / kmod^0,4 | 19,5 / kmod^0,4 | 27.4 | 38 | 42.1 | 12.2 | 16.9 | 19.5 | min (11.5 ; 13.9/kmod) | min (18 ; 13.9/kmod) | min (22 ; 13.9/kmod) |
Pode ser utilizado o valor na tabela acima se não for possível rodar o painel.
Valores caraterísticos simplificados - Madeira sobre madeira - 1 esquadro - Pregagem parcial - Plano de pregagem 2
| Referência | Valores caraterísticos simplificados - Madeira sobre madeira - Pregagem total - Plano de pregagem 2 | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixações | Valores caraterísticos simplificados - Madeira C24 - 1 esquadro [kN] | |||||||||||||
| Aba A | Aba B | R1.k | R2.k = R3.k | R4.k | R5.k | |||||||||
| Qdad | Qdad | CNA4.0x... | CNA4.0x... | CNA4.0x... | CNA4.0x... | |||||||||
| 35 | 50 | 60 | 35 | 50 | 60 | 35 | 50 | 60 | 35 | 50 | 60 | |||
| ABR255 | 30 | 23 | 12.7 | 17.2 | 20.3 | 27.4 | 38 | 42.1 | 12.2 | 16.9 | 19.5 | 11.5 | 15.4 | 15.4 |
A capacidade caraterística publicada tem por base a duração de carga a curto prazo e a classe de serviço 2, de acordo com o EC5 (EN 1995) – kmod = 0,9. Para obter outras durações de carga e classe de serviço, consulte a ETA, onde poderá encontrar capacidades mais precisas.
Valores caraterísticos - Madeira sobre madeira - 1 esquadro - Pregagem parcial - Plano de pregagem 4
| Referência | Valores caraterísticos - Madeira sobre madeira - Pregagem parcial - Plano de pregagem 4 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Fixações | Valores caraterísticos - Madeira C24 – 1 esquadro [kN] | |||||||||
| Aba A | Aba B | R1,k | R2,k = R3,k | R4.k | R5.k | |||||
| Qdad | Qdad | CNA4,0x... | CNA4.0x... | CNA4.0x... | CNA4.0x... | |||||
| 50 | 60 | 50 | 60 | 50 | 60 | 50 | 60 | |||
| ABR255 | 24 | 21 | 15,6/kmod^0,4 | 18,1/kmod^0,4 | 28.6 | 31.4 | 15.9 | 18.3 | 10.8/kmod^0.3 | min (12.7/kmod^0,3 ; 12.8 / kmod) |
Pode ser utilizado o valor na tabela acima se não for possível rodar o painel.
O padrão de colocação de pregos 4 foi desenvolvido especificamente para a aplicação de painéis CLT. Pode ser utilizado para aplicações com outros materiais à base de madeira, desde que estes cumpram o espaçamento e as distâncias dos elementos de fixação nos CLT.
Valores caraterísticos simplificados – Madeira sobre madeira - 1 esquadro - Pregagem parcial - Plano de pregagem 4
| Referência | Valores caraterísticos simplificados – Madeira sobre madeira - Pregagem parcial - Plano de pregagem 4 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Fixações | Simplified characteristic capacities - Timber C24 - 1 angle bracket per connection [kN] | |||||||||
| Aba A | Flens B | R1.k | R2.k = R3.k | R4.k | R5.k | |||||
| Qdad | Qdad | CNA4.0x50 | CNA4.0x60 | CNA4.0x50 | CNA4.0x60 | CNA4.0x50 | CNA4.0x60 | CNA4.0x50 | CNA4.0x60 | |
| ABR255 | 24 | 21 | 16.2 | 18.8 | 28.6 | 31.4 | 15.9 | 18.3 | 11.1 | 16.7 |
Pode ser utilizado o valor na tabela acima se não for possível rodar o painel.
O padrão de colocação de pregos 4 foi desenvolvido especificamente para a aplicação de painéis CLT. Pode ser utilizado para aplicações com outros materiais à base de madeira, desde que estes cumpram o espaçamento e as distâncias dos elementos de fixação nos CLT.
A capacidade caraterística publicada tem por base a duração de carga a curto prazo e a classe de serviço 2, de acordo com o EC5 (EN 1995) – kmod = 0,9. Para obter outras durações de carga e classe de serviço, consulte a ETA, onde poderá encontrar capacidades mais precisas.
Valores caraterísticos - Madeira sobre madeira - 1 esquadro - Pregagem parcial - Plano de pregagem 5
| Referência | Valores caraterísticos - Madeira sobre madeira - Pregagem parcial - Plano de pregagem 5 | |||
|---|---|---|---|---|
| Fixações | Valores caraterísticos - Madeira C24 – 1 esquadro [kN] | |||
| Aba A | Aba B | R1,k | R2,k = R3,k | |
| Qdad | Qdad | CSA5.0x50 | CSA5.0x50 | |
| ABR255 | 46 | 41 | 23,6 / kmod | 51.7 |
Pode ser utilizado o valor na tabela acima se não for possível rodar o painel.
O padrão de colocação de pregos 5 foi desenvolvido especificamente para a aplicação de painéis CLT. Pode ser utilizado para aplicações com outros materiais à base de madeira, desde que estes cumpram o espaçamento e as distâncias dos elementos de fixação nos CLT.
Valores caraterísticos - Madeira sobre madeira - 1 esquadro - Pregagem parcial - Plano de pregagem 6
| Referência | Valores caraterísticos - Madeira sobre madeira - Pregagem parcial - Plano de pregagem 6 | |||||
|---|---|---|---|---|---|---|
| Fixações | Valores caraterísticos - Madeira C24 – 1 esquadro [kN] | |||||
| Aba A | Aba B | R1.k | R2,k = R3,k | |||
| Qdad | Qdad | CNA4.0x50 | CNA4.0x60 | CNA4.0x50 | CNA4.0x60 | |
| ABR255 | 32 | 21 | - | - | 36.1 | 39.2 |
Pode ser utilizado o valor na tabela acima se não for possível rodar o painel.
O padrão de colocação de pregos 6 foi desenvolvido especificamente para a aplicação de painéis CLT. Pode ser utilizado para aplicações com outros materiais à base de madeira, desde que estes cumpram o espaçamento e as distâncias dos elementos de fixação nos CLT.
Valores caraterísticos - Viga CLT sobre viga CLT - Parafuso para conexões Ø12 - esquadro
| Referência | Valores caraterísticos - Viga CLT sobre viga CLT - Parafuso para conexões Ø12 - 2 esquadros | |||||
|---|---|---|---|---|---|---|
| Fixações | Valores caraterísticos - Madeira C24 - 2 esquadros [kN] | |||||
| Aba A | Aba B | R1.k | R2.k = R3.k | |||
| Qdad | Tipo | Qdad | Tipo | SSH12x80 | SSH12x80 | |
| ABR255 | 2 | SSH | 4 | SSH | 13.4 | 16.6 |

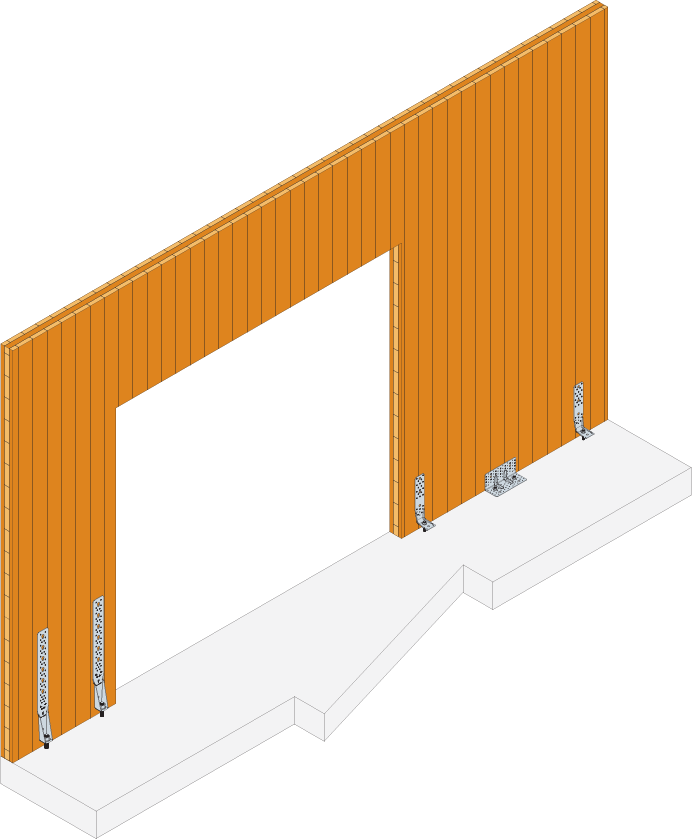

Valores caraterísticos - Madeira sobre suporte rígido - 1 esquadro - Pregagem total - Plano de pregagem 1
| Referência | Valores caraterísticos - Madeira sobre suporte rígido - Pregagem total - Plano de pregagem 1 | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixações | Valores caraterísticos - Madeira C24 – 1 esquadro [kN] | |||||||||||||||||
| Aba A | Aba B | R1.k | R2.k = R3.k | R4.k | R5.k | |||||||||||||
| Qdad | Tipo | Qdad | Tipo | CNA4.0x... | CNA4.0x... | CNA4.0x... | CNA4.0x... | |||||||||||
| 35-50-60 | 35 | 50 | 60 | 35 | 50 | 60 | 35-50-60 | 35 | 50 | 60 | 35 | 50 | 60 | |||||
| ABR255 | 52 | CNA | 2 | Ø12 | 22 / kmod | 22 / kmod | 22 / kmod | 22 / kmod | 33 | min (45,3 ; 42,9/kmod) | min (49,2 ; 42,9/kmod) | 18.3 / kmod^0,7 | 18.3/kmod^0,7 | 18.3/kmod^0,7 | 18.3/kmod^0,7 | min (17.1/kmod^0.25 ; 17.7/kmod) | min (23.5/kmod^0.25 ; 17.7/kmod) | min (27.3/kmod^0.25 ; 17.7/kmod) |
| ABR255SO | 56 | CNA | 2 | Ø12 | 22,9 / kmod | 22,9/kmod | 22,9/kmod | 22,9/kmod | 29.2 | 38.6 | - | 18,6 / kmod^0,66 | 18,6/kmod^0,66 | 18,6/kmod^0,66 | 18,6/kmod^0,66 | 5,05/kmod | 5,05/kmod | 5,05/kmod |
Pode ser utilizado o valor na tabela acima se não for possível rodar o painel.
As âncoras devem ser verificadas separadamente com os valores de tensão de 1,1F1 e 1F2
Valores caraterísticos simplificados - Madeira sobre suporte rígido - 1 esquadro - Pregagem total - Plano de pregagem 1
| Referência | Valores caraterísticos simplificados - Madeira sobre suporte rígido - Pregagem total - Plano de pregagem 1 | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixações | Valores caraterísticos simplificados - Madeira C24 - 1 esquadro [kN] | |||||||||||||||
| Aba A | Aba B | R1.k | R2.k = R3.k | R4.k | R5.k | |||||||||||
| Qdad | Tipo | Qdad | Tipo | CNA4.0x... | CNA4.0x... | CNA4.0x... | CNA4.0x... | |||||||||
| 35 | 50 | 60 | 35 | 50 | 60 | 35 | 50 | 60 | 35 | 50 | 60 | |||||
| ABR255 | 52 | CNA | 2 | Ø12 | 24.4 | 24.4 | 24.4 | 25.1 | 45.3 | 49.2 | 19.7 | 19.7 | 19.7 | 17.5 | 19.6 | 19.6 |
| ABR255SO | 56 | CNA | 2 | Ø12 | 20.8 | 20.8 | 20.8 | 29.2 | 38.6 | - | 17.1 | 17.1 | 17.1 | 4.6 | 4.6 | 4.6 |
A capacidade caraterística publicada tem por base a duração de carga a curto prazo e a classe de serviço 2, de acordo com o EC5 (EN 1995) – kmod = 0,9. Para obter outras durações de carga e classe de serviço, consulte a ETA, onde poderá encontrar capacidades mais precisas.
O requisito de resistência do design dos parafusos (R#,d) é determinado segundo a fórmula fator do parafuso x carga do design de conexão (F#,d) para a direção da carga e o elemento de fixação necessários. Consulte a gama de produtos de ancoragem da Simpson Strong-Tie para obter as âncoras adequadas. Os produtos BOAXII, SET-XP, WA e AT-HP são soluções de ancoragem comuns, dependendo do tipo de betão, do espaçamento e das distâncias entre as extremidades.
Valores caraterísticos - Madeira sobre suporte rígido - 1 esquadro - Pregagem parcial - Plano de pregagem 2
| Referência | Valores caraterísticos - Madeira sobre suporte rígido - Pregagem parcial - Plano de pregagem 2 | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixações | Valores caraterísticos - Madeira C24 – 1 esquadro [kN] | ||||||||||||||||
| Aba A | Aba B | R1.k | R2.k = R3.k | R4.k | R5.k | ||||||||||||
| Qdad | Tipo | Qdad | Tipo | CNA4.0x... | CNA4.0x... | CNA4.0x... | CNA4.0x... | ||||||||||
| 35 | 50 | 60 | 35 | 50 | 60 | 35-50-60 | 35 | 50 | 60 | 35 | 50 | 60 | |||||
| ABR255 | 30 | CNA | 2 | Ø12 | 15.94 | min (24,8 ; 22 / kmod) | min (30,3 ; 22 / kmod) | 21.6 | 29 | 32 | 18.3 / kmod^0,7 | 18.3/kmod^0,7 | 18.3/kmod^0,7 | 18.3/kmod^0,7 | 15.3/kmod^0.6 | min (19.9/kmod^0.4 ; 17.7 / kmod) | min (23.3/kmod^0.4 ; 17.7 / kmod) |
| ABR255SO | 19 | CNA | 2 | Ø12 | min (24,3; 22,9/kmod) | min (34,7; 22,9/kmod) | 22,9/kmod | 13.3 | 20.7 | - | 18,2 / kmod^0,66 | 18,2/kmod^0,66 | 18,2/kmod^0,66 | 18,2/kmod^0,66 | 5,05/kmod | 5,05/kmod | 5,05/kmod |
Pode ser utilizado o valor na tabela acima se não for possível rodar o painel.
As âncoras devem ser verificadas separadamente com os valores de tensão de 1,1F1 e 1F2
Valores caraterísticos simplificados - Madeira sobre suporte rígido - 1 esquadro - Pregagem parcial - Plano de pregagem 2
| Referência | Valores caraterísticos simplificados - Madeira sobre suporte rígido - Pregagem parcial - Plano de pregagem 2 | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixações | Valores caraterísticos simplificados - Madeira C24 - 1 esquadro [kN] | |||||||||||||||
| Aba A | Aba B | R1.k | R2.k = R3.k | R4.k | R5.k | |||||||||||
| Qdad | Tipo | Qdad | Tipo | CNA4.0x... | CNA4.0x... | CNA4.0x... | CNA4.0x... | |||||||||
| 35 | 50 | 60 | 35 | 50 | 60 | 35 | 50 | 60 | 35 | 50 | 60 | |||||
| ABR255 | 30 | CNA | 2 | Ø12 | 15.94 | 24.4 | 24.4 | 21.6 | 29.3 | 32 | 20.3 | 20.3 | 20.3 | 16.2 | 19.6 | 19.6 |
| ABR255SO | 19 | CNA | 2 | Ø12 | 20.8 | 20.8 | 2.08 | 13.3 | 20.7 | - | 17.1 | 17.1 | 17.1 | 4.6 | 4.6 | 4.6 |
A capacidade caraterística publicada tem por base a duração de carga a curto prazo e a classe de serviço 2, de acordo com o EC5 (EN 1995) – kmod = 0,9. Para obter outras durações de carga e classe de serviço, consulte a ETA, onde poderá encontrar capacidades mais precisas.
O requisito de resistência do design dos parafusos (R#,d) é determinado segundo a fórmula fator do parafuso x carga do design de conexão (F#,d) para a direção da carga e o elemento de fixação necessários. Consulte a gama de produtos de ancoragem da Simpson Strong-Tie para obter as âncoras adequadas. Os produtos BOAXII, SET-XP, WA e AT-HP são soluções de ancoragem comuns, dependendo do tipo de betão, do espaçamento e das distâncias entre as extremidades.
Valores caraterísticos – Madeira sobre suporte rígido - 1 esquadro - Pregagem parcial - Plano de pregagem 4
| Referência | Valores caraterísticos – Madeira sobre suporte rígido - Pregagem parcial - Plano de pregagem 4 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixações | Valores caraterísticos - Madeira C24 - 1 esquadro [kN] | |||||||||||
| Aba A | Aba B | R1.k | R2.k = R3.k | R4.k | R5.k | |||||||
| Qdad | Tipo | Qdad | Tipo | CNA4.0x50 | CNA4.0x60 | CNA4.0x50 | CNA4.0x60 | CNA4.0x50 | CNA4.0x60 | CNA4.0x50 | CNA4.0x60 | |
| ABR255SO | 26 | CNA | 2 | Ø12 | 22,9/kmod | 22,9/kmod | 21.7 | - | 18,2/kmod^0,66 | 18,2/kmod^0,66 | 5,05/kmod | 5,05/kmod |
Pode ser utilizado o valor na tabela acima se não for possível rodar o painel.
O padrão de colocação de pregos 4 foi desenvolvido especificamente para a aplicação de painéis CLT. Pode ser utilizado para aplicações com outros materiais à base de madeira, desde que estes cumpram o espaçamento e as distâncias dos elementos de fixação nos CLT.
As âncoras devem ser verificadas separadamente com os valores de tensão de 1,1F1 e 1F2.
Valores caraterísticos simplificados – Madeira sobre suporte rígido - 1 esquadro - Pregagem parcial - Plano de pregagem 4
| Referência | Valores caraterísticos simplificados – Madeira sobre suporte rígido - Pregagem parcial - Plano de pregagem 4 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixações | Valores caraterísticos simplificados - Madeira C24 - 1 esquadro [kN] | |||||||||||
| Aba A | Aba B | R1.k | R2.k = R3.k | R4.k | R5.k | |||||||
| Qdad | Tipo | Qdad | Tipo | CNA4.0x50 | CNA4.0x60 | CNA4.0x50 | CNA4.0x60 | CNA4.0x50 | CNA4.0x60 | CNA4.0x50 | CNA4.0x60 | |
| ABR255SO | 26 | CNA | 2 | Ø12 | 20.8 | 20.8 | 21.7 | - | 17.1 | 17.1 | 4.6 | 4.6 |
A capacidade caraterística publicada tem por base a duração de carga a curto prazo e a classe de serviço 2, de acordo com o EC5 (EN 1995) – kmod = 0,9. Para obter outras durações de carga e classe de serviço, consulte a ETA, onde poderá encontrar capacidades mais precisas.
Pode ser utilizado o valor na tabela acima se não for possível rodar o painel.
O padrão de colocação de pregos 4 foi desenvolvido especificamente para a aplicação de painéis CLT. Pode ser utilizado para aplicações com outros materiais à base de madeira, desde que estes cumpram o espaçamento e as distâncias dos elementos de fixação nos CLT.
As âncoras devem ser verificadas separadamente com os valores de tensão de 1,1F1 e 1F2.
Valores caraterísticos - Madeira sobre suporte rígido - 1 esquadro - Pregagem parcial - Plano de pregagem 7
| Referência | Valores caraterísticos - Madeira sobre suporte rígido - Pregagem parcial - Plano de pregagem 7 | |||||||
|---|---|---|---|---|---|---|---|---|
| Fixações | Valores caraterísticos - Madeira C24 – 1 esquadro [kN] | |||||||
| Aba A | Aba B | R1.k | R2.k = R3.k | |||||
| Qdad | Tipo | Qdad | Tipo | CNA4.0x50 | CNA4.0x60 | CNA4.0x50 | CNA4.0x60 | |
| ABR255 | 30 | CNA | 2 | Ø12 | - | - | 39.8 | 42.5 |
| ABR255SO | - | - | - | - | - | - | - | - |
Pode ser utilizado o valor na tabela acima se não for possível rodar o painel.
As capacidades de ancoragem devem ser verificadas separadamente ao multiplicar a carga F1 por um fator de 1,1 e a carga F2 por um fator de 1.
O padrão de colocação de pregos 7 foi desenvolvido especificamente para a aplicação de painéis CLT. Pode ser utilizado para aplicações com outros materiais à base de madeira, desde que estes cumpram o espaçamento e as distâncias dos elementos de fixação nos CLT.
Valores caraterísticos - Madeira sobre suporte rígido - 1 esquadro - Pregagem parcial - Plano de pregagem 8
| Referência | Valores caraterísticos - Madeira sobre rigide soporte - Pregagem parcial - Plano de pregagem 8 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixações | Valores caraterísticos - Madeira C24 – 1 esquadro [kN] | |||||||||||
| Aba A | Aba B | R1.k | R2.k = R3.k | R4.k | R5.k | |||||||
| Qdad | Tipo | Qdad | Tipo | CNA4.0x... | CNA4.0x... | CNA4.0x... | CNA4.0x... | |||||
| 50 | 60 | 50 | 60 | 50 | 60 | 50 | 60 | |||||
| ABR255 | 17 | CNA | 2 | Ø12 | 20 | 20 | 24.9 | 26.5 | 18.3/kmod^0.7 | 18.3/kmod^0.7 | 5.9/kmod^0.6 | 6.7/kmod^0.5 |
| ABR255SO | 30 | CNA | 2 | Ø12 | 22,9/kmod | 22,9/kmod | 26.1 | - | 18,2/kmod^0,66 | 18,2/kmod^0,66 | 5,05/kmod | 5,05/kmod |
Pode ser utilizado o valor na tabela acima se não for possível rodar o painel.
As capacidades de ancoragem devem ser verificadas separadamente ao multiplicar a carga F1 por um fator de 1,1 e a carga F2 por um fator de 1.

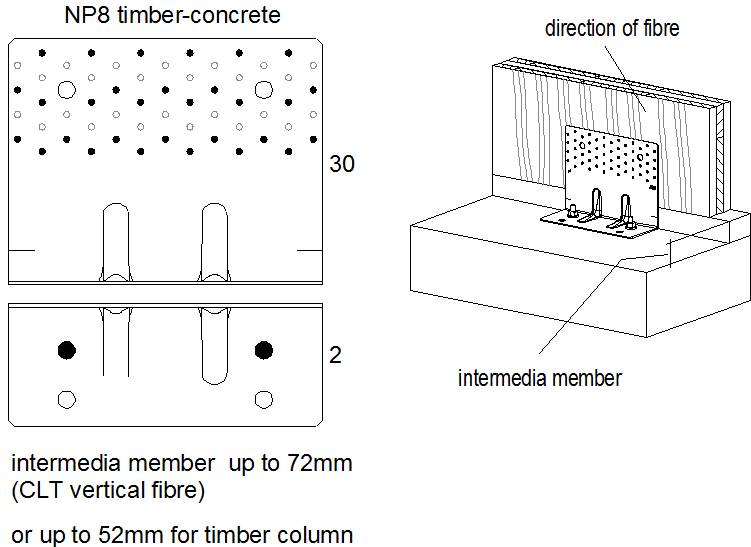

O padrão de colocação de pregos 8 foi desenvolvido especificamente para a aplicação de painéis CLT. Pode ser utilizado para aplicações com outros materiais à base de madeira, desde que estes cumpram o espaçamento e as distâncias dos elementos de fixação nos CLT.
Valores caraterísticos simplificados – Madeira sobre suporte rígido - 1 esquadro - Pregagem parcial - Plano de pregagem 8
| Referência | Valores caraterísticos simplificados – Madeira sobre suporte rígido - 1 esquadro - Pregagem parcial - Plano de pregagem 8 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixações | Valores caraterísticos simplificados - Madeira C24 - 1 esquadro [kN] | |||||||||||
| Aba A | Flens B | R1.k | R2.k = R3.k | R4.k | R5.k | |||||||
| Qdad | Tipo | Qdad | Tipo | CNA4.0x50 | CNA4.0x60 | CNA4.0x50 | CNA4.0x60 | CNA4.0x50 | CNA4.0x60 | CNA4.0x50 | CNA4.0x60 | |
| ABR255 | 17 | CNA | 2 | Ø12 | 23.4 | 25.8 | 24.9 | 26.5 | 19.7 | 19.7 | 6.2 | 7 |
| ABR255SO | 56 | CNA | 2 | Ø12 | 20.8 | 20.8 | 26.1 | - | 17.1 | 17.1 | 4.6 | 4.6 |
Pode ser utilizado o valor na tabela acima se não for possível rodar o painel.
O padrão de colocação de pregos 8 foi desenvolvido especificamente para a aplicação de painéis CLT. Pode ser utilizado para aplicações com outros materiais à base de madeira, desde que estes cumpram o espaçamento e as distâncias dos elementos de fixação nos CLT.
As âncoras devem ser verificadas separadamente com os valores de tensão de 1,1F1 e 1F2.
A capacidade caraterística publicada tem por base a duração de carga a curto prazo e a classe de serviço 2, de acordo com o EC5 (EN 1995) – kmod = 0,9. Para obter outras durações de carga e classe de serviço, consulte a ETA, onde poderá encontrar capacidades mais precisas.
Valores caraterísticos - Madeira sobre suporte rígido - 1 esquadro - Pregagem parcial - Plano de pregagem 9
| Referência | Valores caraterísticos - Madeira sobre suporte rígido - Pregagem parcial - Plano de pregagem 9 | |||||
|---|---|---|---|---|---|---|
| Fixações | Valores caraterísticos - Madeira C24 – 1 esquadro [kN] | |||||
| Aba A | Aba B | R1.k | R2.k = R3.k | |||
| Qdad | Tipo | Qdad | Tipo | CSA5.0x50 | CSA5.0x50 | |
| ABR255 | 35 | CSA | 2 | Ø12 | min (79,5 ; 22 / kmod) | min (58 ; 57,6 / kmod) |
| ABR255SO | - | - | - | - | - | - |
Pode ser utilizado o valor na tabela acima se não for possível rodar o painel.
As capacidades de ancoragem devem ser verificadas separadamente ao multiplicar a carga F1 por um fator de 1,1 e a carga F2 por um fator de 1.
O padrão de colocação de pregos 9 foi desenvolvido especificamente para a aplicação de painéis CLT. Pode ser utilizado para aplicações com outros materiais à base de madeira, desde que estes cumpram o espaçamento e as distâncias dos elementos de fixação nos CLT.
Instalação
Instalação
