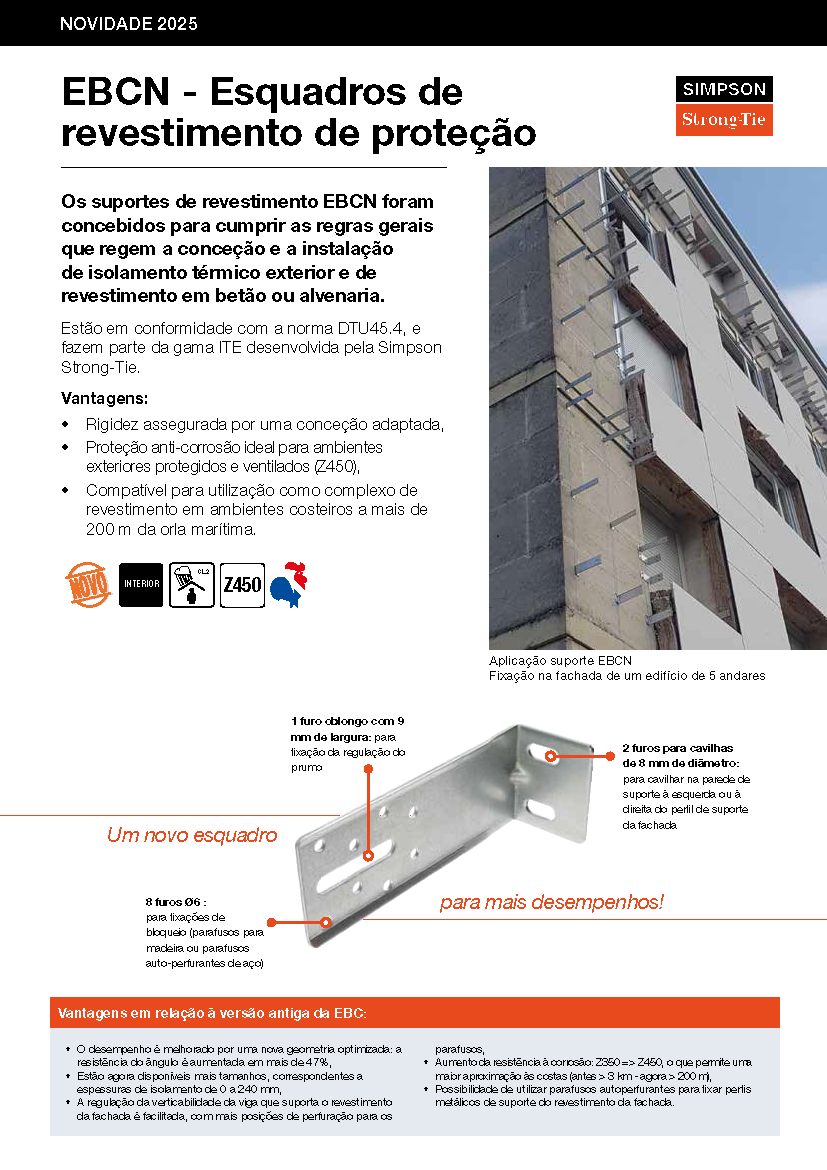

EBCN

Esquadros de revestimento de proteção

Os suportes de revestimento EBCN foram concebidos para cumprir as regras gerais que regem a conceção e a instalação de isolamento térmico exterior e de revestimento em betão ou alvenaria. Estão em conformidade com a norma DTU45.4, as especificações 3194, 3316 e 3422 do CSTB e ETAG034, e fazem parte da gama ITE desenvolvida pela Simpson Strong-Tie.

Classe de serviço 2
Acier galvanisé Z450

Detalhes do produto

Imagens

Disposição dos esquadros
Instalação eventual de um protetor de chuva
Fixação das traves de madeira com esquadros EBC e união das traves com placas perfuradas NP

Características

Matéria

  • Aço galvanizado S250GD + revestimento Z450 em conformidade com a norma NF EN 10346,
  • Espessura : 2,5 mm.

Vantagens

  • Rigidez assegurada por um design adaptado,
  • Proteção anticorrosiva ideal para as atmosferas exteriores protegidas e ventiladas,
  • Pode ser utilizado à beira-mar (200 m) compatível com uma atmosfera situada num raio de 3 km da costa (sem contacto direto com a água do mar)
  • 8 furos de enquadramento para a passagem das fixações de bloqueio,
  • 2 furos oblongos horizontais para fixação à direita ou à esquerda do perfil do suporte,
  • 1 furo oblongo sobre a asa de apoio (lado trave).

Aplicação

Suporte

  • Elemento de suporte : betão, alvenaria
  • Elemento suportado : perfil metálico ou viga de madeira para suportar o revestimento

Áreas de utilização

  • Fixação de vigas de madeira para suporte do revestimento exterior (secção mínima 40x63 de acordo com o Cahier CSTB 3316)
  • Fixação de perfis metálicos para suporte do revestimento exterior

Dados técnicos

Dimensões

Dimensões

Referência DB nr. Dimensões [mm] Furos da asa A Furos da asa B
A B C t Ø6 Dimensões dos furos oblongos Ø9.0x20    [mm]
EBCN40/2.5-4050602.549.0x202
EBCN50/2.5-5050602.549.0x302
EBCN60/2.5-6050602.569.0x35.52
EBCN70/2.5-7050602.569.0x512
EBCN80/2.5-8050602.589.0x512
EBCN90/2.5-9050602.589.0x512
EBCN100/2.5240846510050602.589.0x512
EBCN110/2.5240846711050602.589.0x512
EBCN120/2.5240846912050602.589.0x512
EBCN130/2.5240847013050602.589.0x512
EBCN140/2.5240847114050602.589.0x512
EBCN150/2.5240847215050602.589.0x512
EBCN160/2.5240847316050602.589.0x512
EBCN170/2.5240847517050602.589.0x512
EBCN180/2.5240847618050602.589.0x512
EBCN190/2.5240847719050602.589.0x512
EBCN200/2.5240847820050602.589.0x512
EBCN210/2.5240847921050602.589.0x512
EBCN220/2.5240848022050602.589.0x512
EBCN230/2.5240848123050602.589.0x512
EBCN240/2.5240848324050602.589.0x512
EBCN250/2.5240848425050602.589.0x512
EBCN260/2.5-26050602.589.0x512

Valores característicos - Madeira sobre betão - 1 suporte por montagem

Referência Valores característicos - Madeira sobre betão - 1 suporte por montagem
Fixações Valores característicos - 1 suporte por montagem [kN]
Asa A [kN] Asa B R1,k [kN] R2,k [kN]
Qtd. Tipo Qtd. Tipo Qtd. Tipo 1 mm de deslocação 3 mm de deslocação
EBCN40/2.51Screw Ø8.0x402Screw Ø5.0x401Ø80.930.932.3
EBCN50/2.51Screw Ø8.0x402Screw Ø5.0x401Ø80.930.932.3
EBCN60/2.51Screw Ø8.0x402Screw Ø5.0x401Ø80.930.932.3
EBCN70/2.51Screw Ø8.0x402Screw Ø5.0x401Ø80.930.932.3
EBCN80/2.51Screw Ø8.0x402Screw Ø5.0x401Ø80.870.872.3
EBCN90/2.51Screw Ø8.0x402Screw Ø5.0x401Ø80.810.812.3
EBCN100/2.51Screw Ø8.0x402Screw Ø5.0x401Ø80.750.752.3
EBCN110/2.51Screw Ø8.0x402Screw Ø5.0x401Ø80.650.722.3
EBCN120/2.51Screw Ø8.0x402Screw Ø5.0x401Ø80.540.692.3
EBCN130/2.51Screw Ø8.0x402Screw Ø5.0x401Ø80.470.672.3
EBCN140/2.51Screw Ø8.0x402Screw Ø5.0x401Ø80.440.632.3
EBCN150/2.51Screw Ø8.0x402Screw Ø5.0x401Ø80.380.582.3
EBCN160/2.51Screw Ø8.0x402Screw Ø5.0x401Ø80.350.552.3
EBCN170/2.51Screw Ø8.0x402Screw Ø5.0x401Ø80.30.512.3
EBCN180/2.51Screw Ø8.0x402Screw Ø5.0x401Ø80.260.482.3
EBCN190/2.51Screw Ø8.0x402Screw Ø5.0x401Ø80.240.462.3
EBCN200/2.51Screw Ø8.0x402Screw Ø5.0x401Ø80.20.422.3
EBCN210/2.51Screw Ø8.0x402Screw Ø5.0x401Ø80.190.412.3
EBCN220/2.51Screw Ø8.0x402Screw Ø5.0x401Ø80.170.382.3
EBCN230/2.51Screw Ø8.0x402Screw Ø5.0x401Ø80.150.362.3
EBCN240/2.51Screw Ø8.0x402Screw Ø5.0x401Ø80.140.332.3
EBCN250/2.51Screw Ø8.0x402Screw Ø5.0x401Ø80.130.312.3
EBCN260/2.52Screw Ø8.0x403Screw Ø5.0x401Ø80.110.262.3

Nota: O deslizamento sob carga é medido na extremidade do suporte.

Instalação

Instalação

Fixações

Vigas de madeira :

  • 1 tira-fundo LAG Ø8,0x50 mm + 2 parafusos anti-rotação CSA Ø5x35 ou Ø5x40
  • 1 SSH Ø8,0x40 mm + 2 parafusos anti-rotação CSA Ø5x35 ou Ø5x40

Suporte de betão :

  • Cavilha FM 753 EVO M8-68/5 ou cavilha de nylon FM-X5 HEX 8x80/10 para cargas ligeiras e suporte regular
  • Cavilha FM-753 CRACK 3DG M8x75/10 para ambientes sísmicos

Suporte de alvenaria :

  • Cavilha de nylon FM-X5 HEX 8x80/10
  • Ancoragem química: resina AT-HP ou POLY-GP + varão roscado LMAS M8-95/20 + crivo SH M16-130

Instalação

  1. Disposição dos suportes: Marque a posição dos suportes na parede e a posição a perfurar (orifício oblongo no topo). É necessário um mínimo de três suportes para comprimentos de viga ou de batente superiores a 80 cm. Abaixo de 80 cm, o número mínimo de suportes é de 2. Em ambos os casos, os suportes devem ser colocados alternadamente de cada lado da viga ou do perno. O espaçamento das suportes ao longo da estrutura (tendo em conta as cargas de vento, a distância centro a centro e a inércia das vigas ou dos montantes) depende da resistência de serviço das fixações na parede de suporte em questão e da resistência caraterística dos suportes. O espaçamento dos suportes ao longo da estrutura não pode ultrapassar 1,35 m, e será limitado a 1 m no caso de perfis em "L" ou quando forem exigidas disposições anti-sísmicas (Cahier CSTB 3725) e será limitado a 0,8 m quando as cantoneiras não puderem ser escalonadas (por exemplo, no limite de um edifício, nas travessas ou no final de uma estrutura de revestimento). A saliência na extremidade da estrutura não deve exceder um quarto do vão entre dois suportes sucessivos, com um máximo de 25 cm. Para determinar a disposição exacta dos suportes, utilizar o nosso software ITE Designer.
  2. Fixação dos suportes: a fixação ao suporte de betão é realizada por meio de uma cavilha de ∅8 colocada no furo oblongo mais alto.
  3. Aplicação do isolante térmico.
  4. Fixação das traves de madeira : a fixação da trave no esquadro é realizado por um tira-fundo de Ø8 (colocado no furo oblongo de Ø9x50 central). Uma vez aprumado o perfil/viga, é necessário adicionar 2 parafusos Ø5 para fixar a posição do perfil/viga.
  5. Instalação eventual de um protetor de chuva.
  6. Fixação ao pavimento do revestimento de proteção sobre a esquadria secundária.
