FM-753 A4

Perno de ancoragem opção 7 – Inox A4

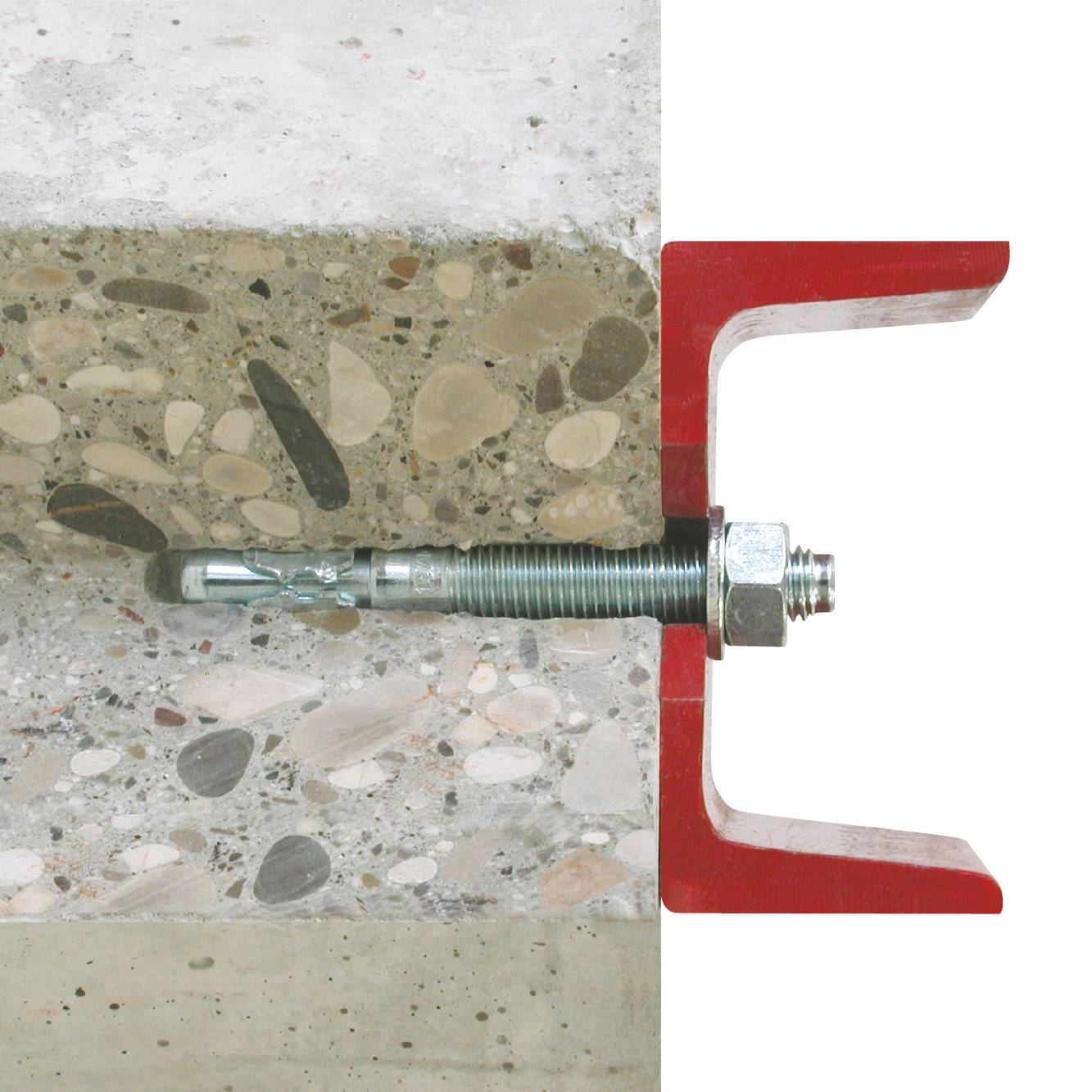

O perno de ancoragem FM-753 A4 nos diâmetros de M8 a M16 é uma solução eficaz para fixar elementos sobre suporte de betão não fissurado ou pedra em áreas exteriores.

Marcação CE
ATE
Classe de serviço 3
Aço inoxidável
Severo
Fix Calc

Detalhes do produto

Imagens

Características

Matéria

  • Aço inoxidável A4.

Vantagens

Ganho de tempo:

  • Expansão imediata,
  • Montagem através do elemento a fixar, Ø de perfuração = Ø da cavilha,
  • Porca e anilha pré-montadas,
  • Vasta gama.

Desempenho:

  • Seis dentes e bordos antiderrapantes para uma maior aderência às paredes de perfuração,
  • Espessura elevada dos três segmentos expansíveis.

Aplicação

Áreas de utilização

  • Fixações estruturais,
  • Fachada,
  • Parapeito,
  • Suportes estruturais.

Suporte

  • Betão não fissurado,
  • Pedra natural.

Dados técnicos

Dimensões

Dimensões

Referência Product Reference Dimensões [ØxL] [mm] Thread length Espessura máxima da peça a fixar com profundidade de ancoragem padrão [mm] Esp. máxima da peça a fixar com profundidade de ancoragem reduzida [mm] Ø perfuração máxima da peça a fixar [mm] Ø perfuração x profundidade no suporte [mm] Profundidade de ancoragem mini [mm] Qtd por caixa
7532000806500FM-753 A4M8x653871598x6040100
7532000807500FM-753 A4M8x7548152598x6040100
7532000809000FM-753 A4M8x9063304098x6040100
7532001007500FM-753 A4M10x75435201210x705050
7532001009000FM-753 A4M10x905520351210x705050
7532001012000FM-753 A4M10x1208550651210x705050
7532001210000FM-753 A4M12x1005810251412x856050
7532001211000FM-753 A4M12x1106820351412x856050
7532001213500FM-753 A4M12x1359345601412x856025
7532001617500FM-753 A4M16x1758860801816x1158520

*) Séries curtas com profundidade de ancoragem reduzida

**) Não abrangido pela marcação CE

Design capacities - single anchor - no edge distances

Referência Product Reference Dimensões [ØxL] [mm] Design capacities - single anchor - no edge distances
Design capacity - Non-cracked concrete (3)
Tension - NRd (1) Shear - VRd (1-2) Bending moment MRd [Nm]
C20/25 [kN] C30/37 [kN] C40/50 [kN] C50/60 [kN] C20/25 [kN] C30/37 [kN] C40/50 [kN] C50/60 [kN]
7532000806500FM-753 A4M8x6555.856.67.18.3---18.04
7532000807500FM-753 A4M8x7555.856.67.18.3---18.04
7532000809000FM-753 A4M8x9055.856.67.18.3---18.04
7532001007500FM-753 A4M10x7589.7611.2812.411.6---36.84
7532001009000FM-753 A4M10x9089.7611.2812.411.6---36.84
7532001012000FM-753 A4M10x12089.7611.2812.411.6---36.84
7532001210000FM-753 A4M12x10015.218.54421.43223.5620.620.620.620.663.9
7532001211000FM-753 A4M12x11015.218.54421.43223.5620.620.620.620.663.9
7532001213500FM-753 A4M12x13515.218.54421.43223.5620.620.620.620.663.9
7532001617500FM-753 A4M16x17523.328.42632.85336.11538.438.438.438.4162.4

1. The design loads loads have been calculated using the partial safety factors for resistances stated in ETA-approval(s). The loading figures are valid for unreinforced concrete and reinforced concrete with a rebar spacing s ≥ 15 cm (any diameter) or with a rebar spacing s ≥ 10 cm, if the rebar diameter is 10mm or smaller.
2. The figures for shear are based on a single anchor without influence of concrete edges. For anchorages close to edges (c ≤ max [10 hef; 60d]) the concrete edge failure shall be checked per ETAG 001, Annex C, design method A.
3. Concrete is considered non-cracked when the tensile stress within the concrete is\sigmaL +\sigmaR ≤ 0. In the absence of detailed verification\sigmaR = 3 N/mm² can be assumed (\sigmaL equals the tensile stress within the concrete induced by external loads, anchors loads included).

*) Short series with reduced embedment depth

**) Not covered by CE certification

Instalação

Instalação

Installation data

Referência Product Reference Dimensões [ØxL] [mm] Ø drilling hole [d0] [mm] Min. drill depth [h1] [mm] Ø drilling fixture [df] [mm] Wrench size [SW] [mm] Installation torque [Tinst] [Nm] Embedment depth [hef] [mm] Min. support thickness [hmin] [mm]
7532000806500FM-753 A4M8x658609131540100
7532000807500FM-753 A4M8x758609131540100
7532000809000FM-753 A4M8x908609131540100
7532001007500FM-753 A4M10x75107012172550100
7532001009000FM-753 A4M10x90107012172550100
7532001012000FM-753 A4M10x120107012172550100
7532001210000FM-753 A4M12x100128514195060120
7532001211000FM-753 A4M12x110128514195060120
7532001213500FM-753 A4M12x135128514195060120
7532001617500FM-753 A4M16x17516115182410085170

* Not included in the approval

Spacings and Edge distances

Referência Product Reference Dimensões [ØxL] [mm] Min. edge distance [cmin] [mm] Min. spacing [smin] [mm] Characteristic edge distance [ccr,N] [mm] Characteristic spacing(5) - Scr,N [scr,N] [mm]
7532000806500FM-753 A4M8x65606060120
7532000807500FM-753 A4M8x75606060120
7532000809000FM-753 A4M8x90606060120
7532001007500FM-753 A4M10x75757575150
7532001009000FM-753 A4M10x90757575150
7532001012000FM-753 A4M10x120757575150
7532001210000FM-753 A4M12x100909090180
7532001211000FM-753 A4M12x110909090180
7532001213500FM-753 A4M12x135909090180
7532001617500FM-753 A4M16x175130130130260





Certification

Declarações de desempenho (DoP)

pt-fm753a4-10-f.pdf (223.56 KB)

Homologações técnicas europeia (ETA)
