PPA

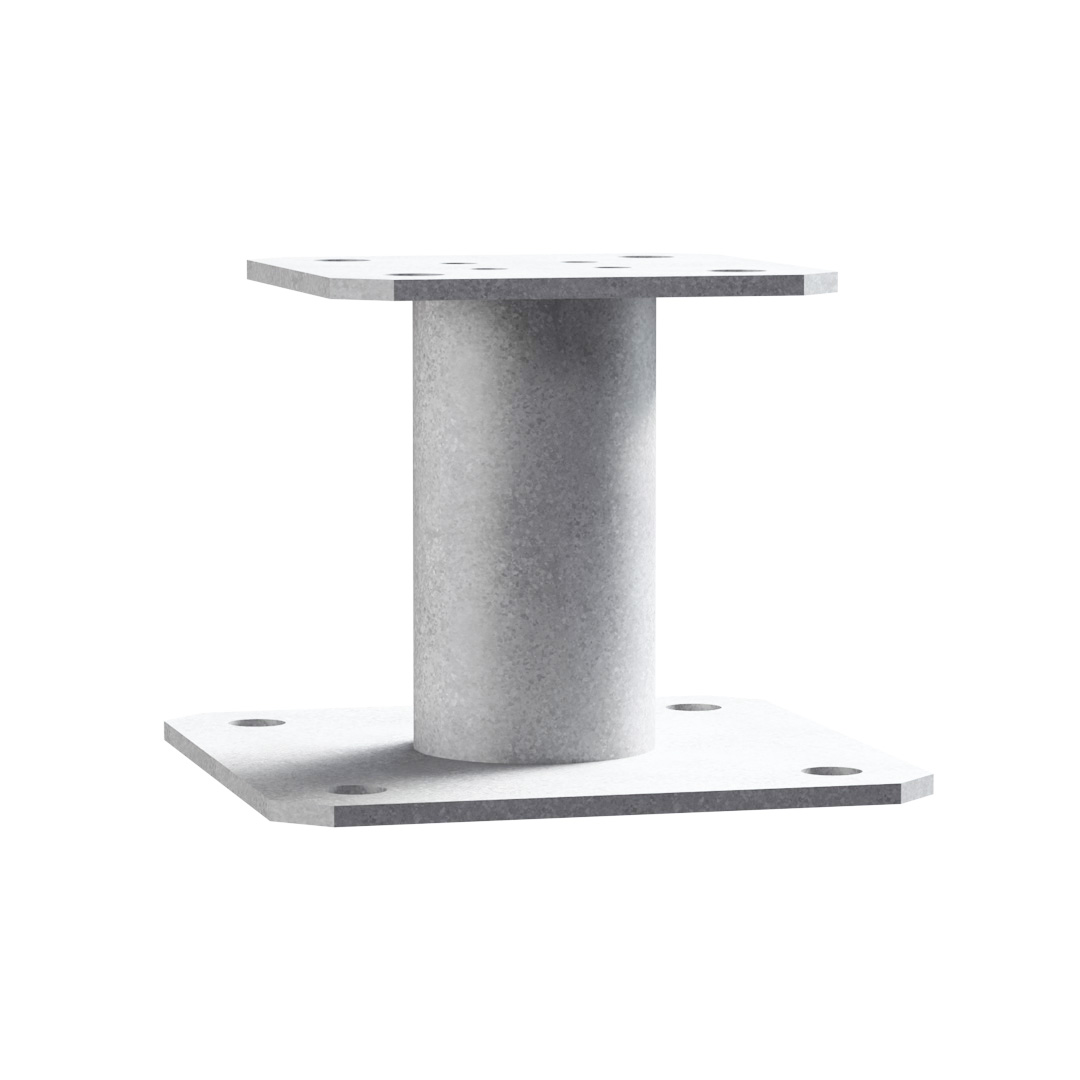

Pés de prumo fixos

Estes pés de prumo são polivalentes e são, frequentemente, utilizados em aplicações estruturais.

Ficha de Dados Técnicos

Marcação CE

ATE

Classe de serviço 3

Aço galvanizado

Exterior

Detalhes do produto

Imagens

Características

Matéria

Aço S235JR conforme a norma NF EN 10025,
Galvanizado a quente conforme a norma NF EN ISO 1461,
Espessura : 4 mm.

Vantagens

Não necessita de maquinaria,
Compatível com os tira-fundos e pernos Simpson Strong-Tie,
Capacidade de carga em elevação,
Altura regulável graças à haste de fixação.

Aplicação

Suporte

Elemento de suporte : madeira maciça, laminada colada, betão,
Elemento suportado : madeira maciça, aglomerado de madeira, laminada colada.

Áreas de utilização

Alpendres,
Pérgulas,
Varandas, ...

Dados técnicos

Dimensões

Dimensões e valores caraterísticos

Referência	Dimensões e valores caraterísticos [mm]							Furos	Perfurações platine
Referência	A	B	D	E	F	G	t	Ø12	Ø12
PPA100	100	100	130	130	100	48.3	4	4	4
PPA150	100	100	130	130	150	48.3	4	4	4

Valores Caraterísticos

Referência	Valores caraterísticos - Madeira/betão
	Fixacões				Valores característicos - Madeira C24 [kN]
	Sobre prumo		Sobre betão		R_1.k
	Qdad	Tipo	Qdad	Tipo	R_1.k
PPA100	4	Ø10x80	4	Ø10*	78.5 / kmod^0.4
PPA150	4	Ø10x80	4	Ø10*	78.5 / kmod^0.4

* Consulte a gama de ancoragem Simpson Strong-Tie para identificar um ancoragem adequado. As soluções gerais de ancoragem, de escolher em função do tipo de betão, das distâncias caraterísticas e no bordo e entre ancoragens.

Os parafusos Ø10x80 para fixar o poste podem ser parafusos LAG Ø10x80 ou parafusos SSH Ø10x80 (ref. 75152)

Valores característicos simplificadas

Referência	Valores caraterísticos simplificados - Madeira/betão
	Fixacões				Valores característicos simplificadas - Madeira C24 [kN]
	Sobre prumo		Sobre betão		R_1.k*
	Qdad	Tipo	Qdad	Tipo	R_1.k*
PPA100	4	Ø10x80	4	Ø10**	92.3
PPA150	4	Ø10x80	4	Ø10**	92.3

* A capacidade característica publicada baseia-se na duração da carga a médio prazo e na classe de serviço 3 de acordo com EC5 (EN 1995) (k_mod= 0,65). Para outras durações de carga e classe de serviço, consultar a ETA para obter capacidades mais precisas.

** Consulte a gama de ancoragem Simpson Strong-Tie para identificar um ancoragem adequado. As soluções gerais de ancoragem, de escolher em função do tipo de betão, das distâncias caraterísticas e no bordo e entre ancoragens.

Os parafusos Ø10x80 para fixar o poste podem ser parafusos LAG Ø10x80 ou parafusos SSH Ø10x80 (ref. 75152).

Instalação

Fixações

No prumo :

Tira-fundos LAG 10x80.
Parafusos SSH Ø10 x 80mm

Em betão :

Cavilha mecânica : perno FM 753 EVO M10x78/5 ou alternativa FM-753 M10x75/5 3DG (Revestimento adequado para utilização no exterior),
Ancoragem química : resina AT-HP + Haste roscada LMAS M10-120/25.

Instalação

Parte alta :

Colocar a placa superior do pé de prumo sob o prumo,
Fixar esta placa ao prumo com a ajuda do tira-fundos LAG (necessária pré-perfuração) ou SSH.

Parte de baixo :

Posicionar o prumo verticalmente na estrutura.
Identificar a posição das ancoragens ao solo no elemento.
Perfurar o elemento verticalmente com o diâmetro e profundidade determinados pelas fixações escolhidas.
Fixar a placa inferior ao solo com a ajuda das cavilhas de ancoragem escolhidas.
