Conexões para montagens de carpintarias
Bases de colunas
PLPP180

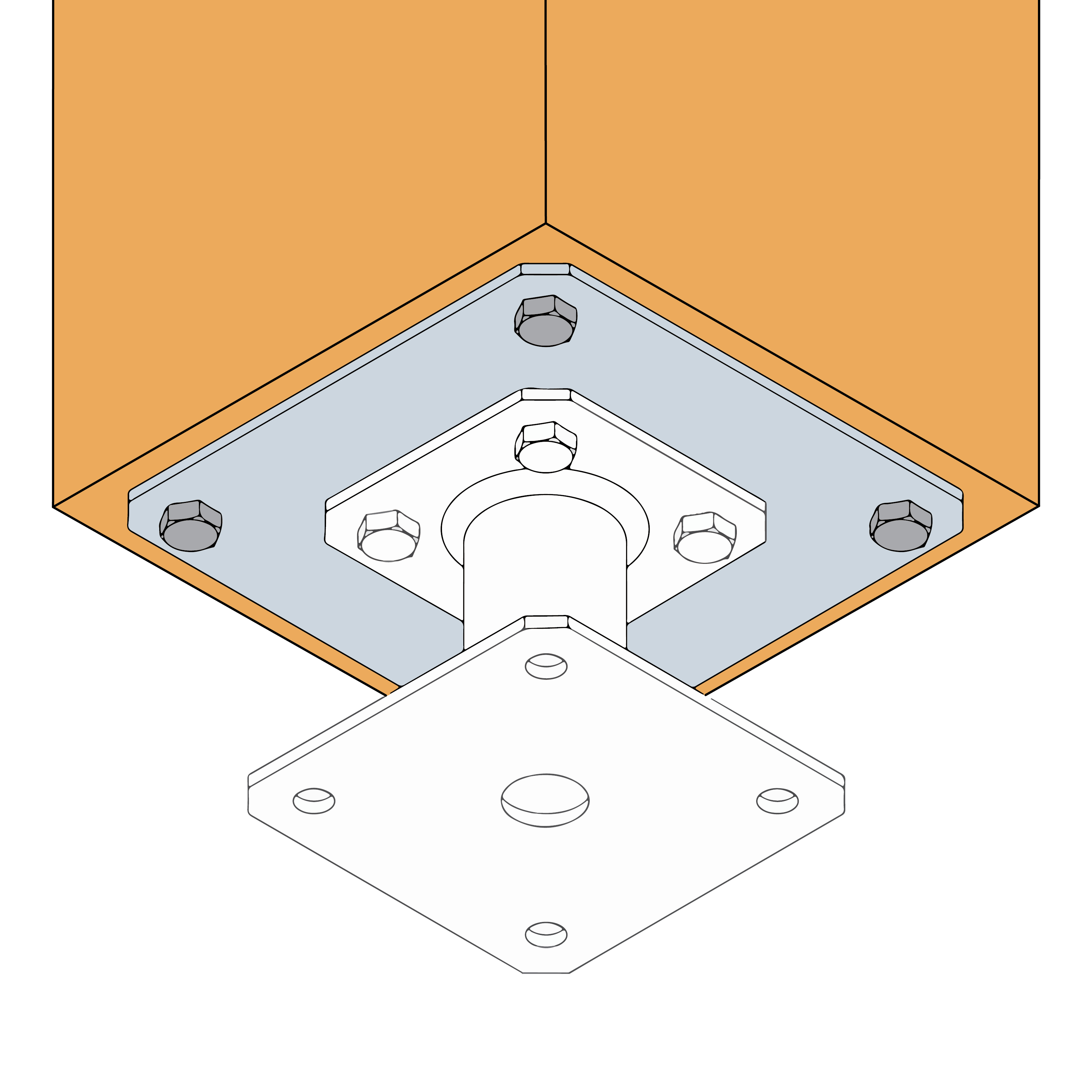

Placa opcional para pés de prumo

A PLPP180 é uma placa opcional para os nossos pés de prumo. É recomendada quando a coluna de madeira tem uma seção superior a 180x180 mm e até 250x250 mm.

Ficha de Dados Técnicos
Marcação CE
ATE
Classe de serviço 3
Exterior
Aço galvanizado

Detalhes do produto

Imagens


Características

Matéria

  • Aço S235JR conforme a norma NF EN 10025,
  • Galvanizado a quente conforme a norma NF EN ISO 1461.

Vantagens

  • Aumento do assentamento dos pés de prumo para prumo grande,
  • Permite conservar o desempenho dos pés de prumo, mesmo no caso de colunas com seções fortes.



Aplicação

Áreas de utilização

  • É recomendada quando a coluna de madeira tem uma seção superior a 180x180 mm,
  • Esta placa é compatível com os pés de prumo que se seguem : PPA100 e PPA150, FPB100 e FPB150, APB100/150, PPRC.

Suporte

  • Elemento de suporte : madeira maciça, laminada colada, betão,
  • Elemento suportado : madeira maciça, aglomerado de madeira, laminada colada.

Dados técnicos

Dimensões


Dimensões e valores caraterísticos

Referência Dimensões e valores caraterísticos [mm] Perfurações
A B Esp. Ø12 Ø25.5
PLPP180180180481

Instalação

Instalação

Fixações

  • 8 tira-fundos LAG Ø10x80 ou SSH Ø10x80.

Instalação

  1. Montar a placa sobre a coluna com a ajuda de 4 tira-fundos LAG Ø10x80 ou SSH Ø10x80 nos furos exteriores.
  2. Fixar o pé de prumo à coluna com a ajuda de 4 tira-fundos LAG Ø10x80 ou SSH Ø10x80, passando através da placa previamente fixada.

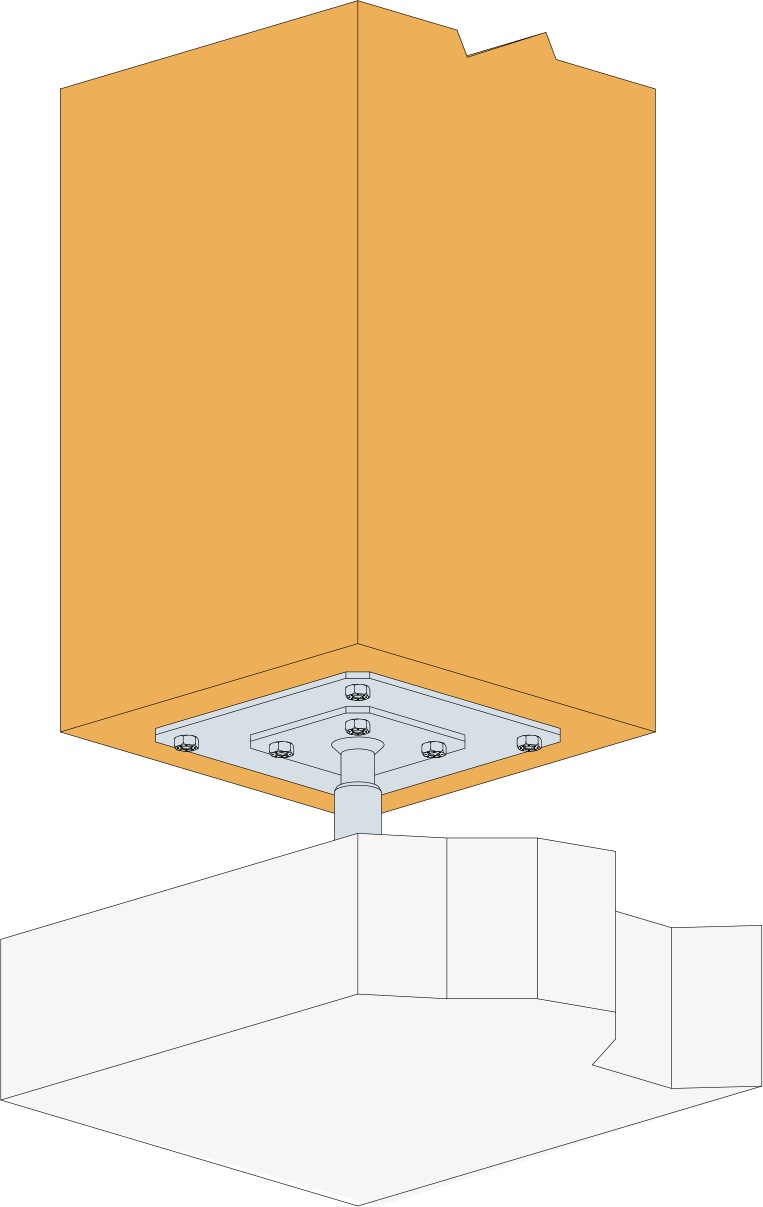

Posicionamento da placa adicional PLPP180 em subcamada de prumo

Certification

Declarações de desempenho (DoP)

pt-dop-e07-0285-07.pdf (119.29 KB)
pt-dop-e07-0285-06.pdf (118.9 KB)
pt-dop-e07-0285-issue-5.pdf (116.83 KB)
pt-dop-e07-0285.pdf (78.77 KB)
pt-dop-e07-0285-issue-4.pdf (117.49 KB)

Homologações técnicas europeia (ETA)

eta-07-0285-2021-12-09.pdf (8.11 MB)
eta070285-sst-pb-hd-r6-2018.pdf (8.84 MB)
