Esquadro reforçado

O esquadro reforçado ACRL10520 responde a aplicações estruturais de carpintaria e de habitações com esquadria de madeira. A existência de furos oblongos em cada aba permite uma regulação lateral.

Marcação CE
ATE
Classe de serviço 2
Interior
Aço galvanizado Z275

Detalhes do produto

Imagens

Características

Matéria

  • Aço galvanizado S250GD + Z275 em conformidade com a norma NF EN 10346.

Vantagens

  • Resistência aos esforços de tração e cisalhamento,
  • Pode utilizar-se em diversas configurações,
  • Possibilidade de regulação lateral.

Aplicação

Suporte

  • Suporte : madeira maciça, laminada colada, betão, aço, ...
  • Elemento suportado : madeira maciça, aglomerado de madeira, laminada colada, asnas trianguladas, perfis.

Áreas de utilização

  • Fixação de asna pequena,
  • Ancoragens de traves, consolas, peças de contorno, ...

Dados técnicos

Dimensões

Dimensões e valores caraterísticos

Referência Dimensões e valores caraterísticos [mm] Perfurações Ala B
A B C t Ø5 Ø11 Ø11x31 Ø5 Ø11x31
ACRL105201051059021021141

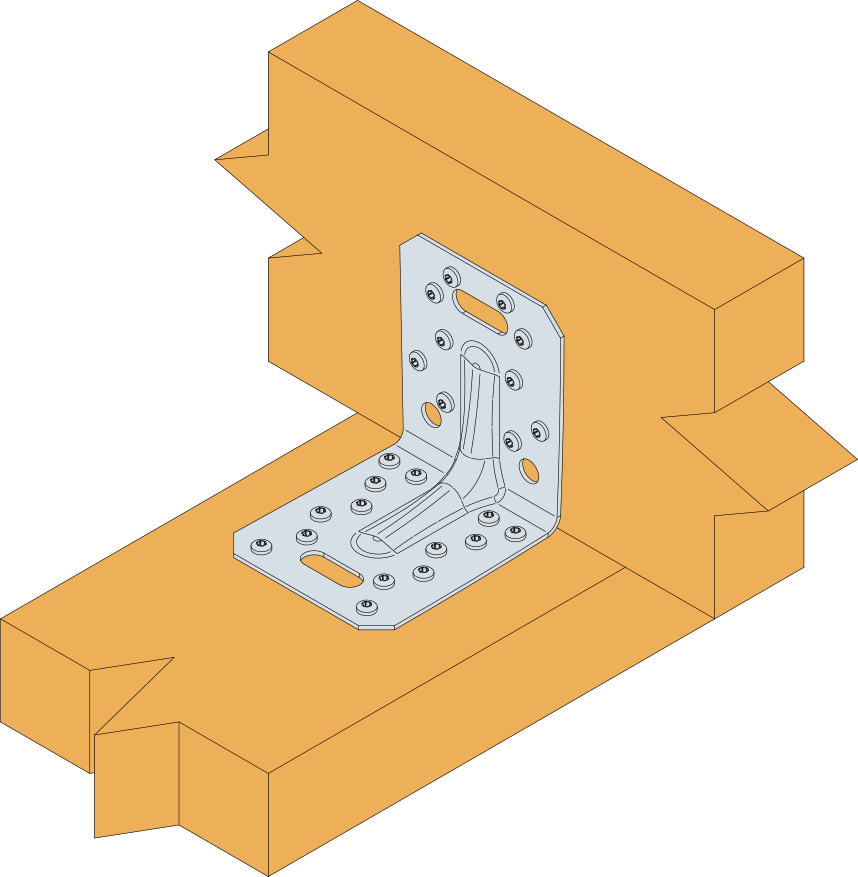

Conexões madeira/madeira tipo viga/viga – Montagem com 2 esquadros

Referência Valores caraterísticos - Madeira/madeira - Pregagem total
Fixacões Valores característicos - Madeira classe C24 - Montagem com 2 esquadros [kN]
Aba A Aba B R1.k R2.k = R3.k
Qdad Qdad CNA4.0x35 CNA4.0x50 CNA4.0x35 CNA4.0x50
ACRL10520141013.414.312.818.4

Para obter os valores de resistência para um único suporte, os valores na tabela acima devem ser divididos por dois, desde que a viga suportada esteja bloqueada em rotação. Consulte nosso ETE-06/0106 se o feixe estiver livre para girar.

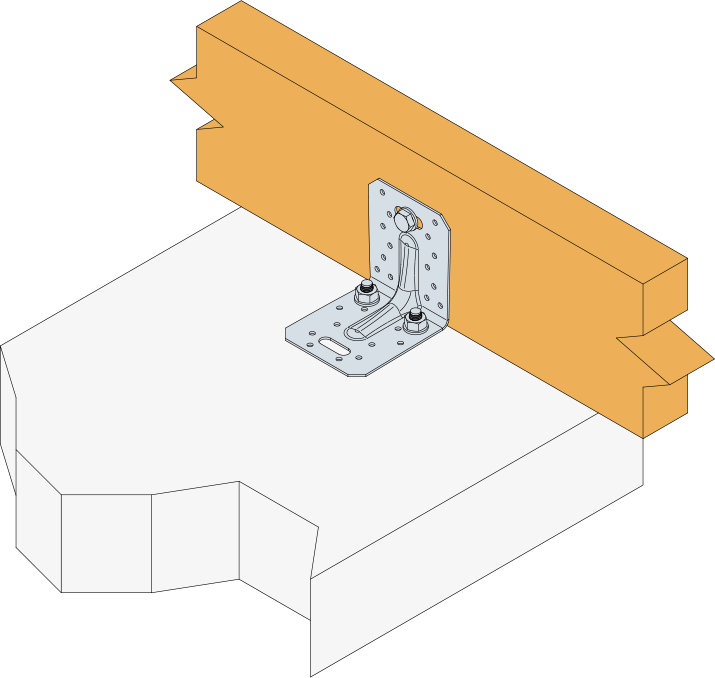

Valores Característicos - Madeira/suporte rígido - Montagem com 2 esquadros

Referência Valores caraterísticos - Madeira/betão
Fixacões Valores característicos - Madeira classe C24 - Montagem com 2 esquadros [kN]
Aba A Aba B R1.k R2.k = R3.k
Qdad Tipo Qdad Tipo CNA4.0x35 CNA4.0x50 CNA4.0x35 CNA4.0x50
ACRL105202Ø1010CNA*24.128.510.814.2

* Consulte as colunas da tabela Capacidade caraterística para obter o tipo de elemento de fixação que pode ser utilizado no Flange A. As capacidades variam consoante o tipo de elemento de fixação utilizado. O requisito de resistência do design dos parafusos (R#,d) é determinado segundo a fórmula fator do parafuso x carga do design de conexão (F#,d) para a direção da carga e o elemento de fixação necessários. Consulte a gama de produtos de ancoragem da Simpson Strong-Tie para obter as âncoras adequadas. Os produtos são soluções de ancoragem comuns, dependendo do tipo de betão, do espaçamento e das distâncias entre as extremidades.

Para obter os valores de resistência para um único suporte, os valores na tabela acima devem ser divididos por dois, desde que a viga suportada esteja bloqueada em rotação. Consulte nosso ETE-06/0106 se o feixe estiver livre para girar.

Instalação

Instalação

Fixações

Em madeira :

  • Pregos canelados CNA Ø 4,0 x 35 ou Ø 4,0 x 50 mm,
  • Parafuso CSA Ø 5,0 x 35 ou CSA Ø 5,0 x 40,
  • Parafusos,
  • Tira-fundos.

Em betão :
Elemento de betão denso:

  • Cavilha mecânica : pernoFM 753 evo M10x78
  • Ancoragem química : resina AT-HP + Haste roscada LMAS M10-120/25.

Elemento de alvenaria de blocos ocos :

  • Ancoragem química : resina AT-HP ou POLY-GP + Haste roscada LMAS M10-120/25 + peneira SH M16-130.

Em aço :

  • Parafusos Ø 10 mm.

Instalação

  1. Aproximar o item a fixar ao elemento.
  2. Pregar o elemento. Este também pode ser aparafusado com a ajuda de parafusos adaptados.
  3. Se o elemento for de madeira, o esquadro é também pregado ou aparafusado a este.
  4. Se o elemento for de betão, fixar o esquadro respeitando o determinado pela aplicação de ancoragem escolhida.

Technical Notes

Informações técnicas

F1 : esforço de tração no eixo central do esquadro

Caso particular de uma fixação com 1 só esquadro :

  • Se o conjunto da estrutura impede a rotação da madre ou do prumo a resistência em tração é igual a metade do valor indicado para dois esquadros,
  • Caso contrário, a resistência da montagem depende da distância “f” entre a superfície de contacto vertical e o ponto de aplicação da carga.

F2 e F3 : esforço lateral de cisalhamento

Caso particular de uma fixação com 1 só esquadro :

  • O valor de resistência a considerar é igual a metade do indicado para dois esquadros.

F4 e F5 : esforço transversal dirigido para ou no sentido oposto do esquadro

  • A resistência da montagem depende da distância “e” entre a base do esquadro e o ponto de aplicação da carga,
  • Contacte-nos para consultar as cargas correspondentes.

Esta ficha inclui apenas os esforços F1, F2 e F3 para montagens com 2 esquadros.
Contacte-nos para mais informações.
